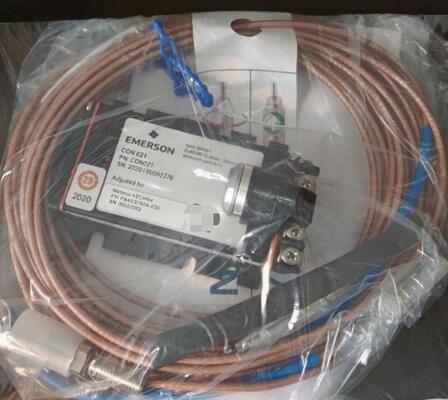

Sensor de corriente de Foucault EPRO PR6423/10R-030 para monitorización de vibración y posición del eje

ElSe aplicará el procedimiento de evaluación de la conformidad.es un sensor de corriente de redondo de 8 mm diseñado para medir la vibración del eje y la posición sin contacto en máquinas giratorias industriales. Se utiliza en sistemas de monitorización de turbinas de vapor, turbinas de gas,Las demás máquinas, bombas y generadores, donde los cambios en el movimiento del eje pueden proporcionar información útil sobre el estado de la máquina.

Cuando el eje se mueve, la brecha cambia, y el sistema de sensores convierte este cambio en una señal eléctrica.Un convertidor de señal compatible procesa entonces la señal para su uso por el sistema de monitoreo de la máquinaEsto permite medir el movimiento del eje sin contacto físico con la pieza giratoria.

La serie PR6423 tiene una sensibilidad nominal de8 V/mm, unRango de medición lineal de 2 mm, y una respuesta de frecuencia deCC a 20 kHz (-3 dB)Estas características admiten tanto la medición de la posición del eje como la monitorización dinámica de las vibraciones.con una cubierta de acero inoxidable y una clasificación de protección IP66.

ElLa versión 10R utiliza un diseño de montaje inverso, que puede ser útil cuando la sonda debe instalarse desde la parte trasera de un punto de montaje.Esta disposición da a los ingenieros otra opción cuando el espacio alrededor de una carcasa de rodamiento es limitado o el acceso desde el frente es difícil.

La punta de detección de 8 mm está diseñada para la medición del eje en máquinas giratorias industriales.8 V/mmEsto ayuda a los ingenieros a establecer la escala de medición e interpretar los datos de desplazamiento correctamente.

La especificación de la serie PR6423 publicada proporciona un rango de medición lineal de2 mmy una brecha de aire inicial de0.5 mmEl ajuste correcto del intervalo es importante porque el funcionamiento fuera del rango lineal puede conducir a lecturas inexactas o pérdida de datos de medición útiles.

El PR6423/10R-030 utiliza una disposición de montaje inverso.Esto puede ayudar cuando la ubicación de montaje no permite un acceso frontal conveniente o cuando la sonda debe ser instalada a través de una abertura específica en la carcasa del rodamiento.

Antes de la instalación, los ingenieros deben confirmar el hilo de montaje, el espacio disponible, la posición de la sonda y la ruta del cable.La estructura de montaje inverso debe coincidir con el dibujo de instalación real en lugar de ser seleccionado sólo porque el diámetro de la sonda es el mismo que la parte original.

1. Ajuste el hueco de la sonda con cuidado.
   Los datos publicados de la serie PR6423 dan una brecha de aire inicial de0.5 mmy un rango de medición lineal de2 mmEl espacio de instalación correcto debe fijarse de acuerdo con las instrucciones del fabricante y el convertidor conectado.No ajuste el hueco solo con el ojo cuando esté disponible un método de tensión o calibración definido..
2. Revisa el material del eje y la superficie.
   El objetivo de calibración estándar especificado para la serie PR6423 es el acero ferromagnético, como42CrMo4 / AISI 4140Si el material del eje real difiere del objetivo estándar, la respuesta del sensor puede cambiar debido a diferentes materiales de destino o condiciones de la superficie.confirmar la compatibilidad antes de utilizar las lecturas para las decisiones de protección o mantenimiento.
3. Compare la sonda con el convertidor correcto.
   El PR6423 forma parte de un sistema de medición y debe estar conectado a un convertidor de señal compatible.modelo de conector y convertidorUna sonda que se ajuste mecánicamente puede no ser adecuada si su configuración eléctrica no coincide con el sistema instalado.

• Asia Pacífico:China, Corea del Sur, Japón, India, Sudeste Asiático
• Oriente Medio:Arabia Saudita, Emiratos Árabes Unidos y Qatar
• América del Norte:Estados Unidos, Canadá
• Europa:Alemania, Reino Unido, Francia, Rusia, Turquía
• América Latina:Brasil, Argentina y México

• Sistemas de protección en línea de máquinas giratorias
• Vibración y control de la posición del eje
• Supervisión de la seguridad de las turbinas de vapor y los compresores
• Supervisión del estado del ventilador, el generador y la bomba de alta velocidad
• Instalaciones de petróleo y gas
• Instalaciones de transformación química
• Instalaciones de generación de energía
• Instalaciones de transformación de metales y de carbón-química

En una tarea típica de mantenimiento del compresor, un canal de vibración del eje puede necesitar una sonda de reemplazo después de que se encuentre un fallo durante la inspección.El equipo de mantenimiento comprueba la disposición de montaje de la sonda existente, conexión del cable, modelo del convertidor y espacio inicial antes de elegir un reemplazo.

Cuando la instalación requiera el PR6423/10R-030 de montaje inverso, el ajuste de la configuración completa ayuda a restablecer la configuración de medición original.el equipo verifica la brecha de la sonda y la salida de la señal antes de volver a poner en funcionamiento el canal de monitorización.

• Exportación a más de 40 países
• Servicio postventa completo
• Una cadena de suministro estable que garantice una disponibilidad continua
• Apoyo a la certificación de COO, COC y CQ
• Respuesta rápida a las cotizaciones
