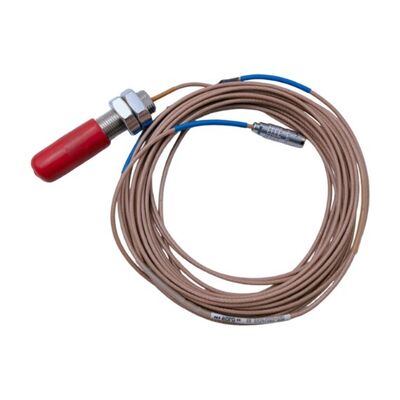

EPRO PR6424/003-030 Sensor de corriente Eddy para la vibración del eje grande y el seguimiento de la posición

El EPRO PR6424/003-030 es un sensor de corrientes de Foucault sin contacto diseñado para medir la vibración del eje, la posición axial y otros movimientos en máquinas rotativas grandes. Se utiliza en sistemas de monitorización de maquinaria para equipos como turbinas de vapor, turbinas de gas, compresores, bombas y generadores.

A diferencia de un sensor de contacto, el PR6424 mide la distancia entre la punta de su sonda y un eje metálico sin tocar la superficie giratoria. A medida que el eje se mueve, la distancia cambia y el sistema del sensor convierte este cambio en una señal eléctrica. La señal puede ser utilizada por un sistema de monitorización compatible para rastrear el movimiento del eje y detectar cambios en la condición de la máquina.

El PR6424 utiliza una punta de sonda de 16 mm y tiene una sensibilidad nominal de 4 V/mm con un error de linealidad no superior a ±1.5%. Su rango de medición estática es de ±2.0 mm, y su respuesta de frecuencia se extiende de CC a 20 kHz en el punto de -3 dB. Estas características lo hacen adecuado para aplicaciones que requieren tanto datos de posición del eje como mediciones de vibración dinámica.

Para trabajos de mantenimiento y reemplazo, el número de modelo completo es importante. La sonda debe ser emparejada con el convertidor de señal correcto, la disposición del cable y el material objetivo para mantener el rendimiento de medición requerido.

La punta de sonda de 16 mm está diseñada para medir el movimiento del eje en equipos rotativos grandes. La sensibilidad publicada es 4 V/mm (101.6 mV/mil), con un error de linealidad no superior a ±1.5%. Esta respuesta de salida definida ayuda al sistema de monitorización a convertir los cambios de distancia medidos en valores de desplazamiento.

Para obtener resultados precisos, la sonda debe instalarse con la distancia correcta y utilizarse con el convertidor de señal correspondiente. La superficie objetivo y el material del eje también deben cumplir los requisitos indicados del sensor.

El PR6424 tiene una respuesta de frecuencia especificada de CC a 20 kHz (-3 dB). La respuesta de CC admite la medición de cambios lentos de posición, mientras que el rango de frecuencia más amplio permite al sistema capturar movimientos de eje más rápidos dentro de los límites de la cadena de medición completa.

Esto es útil cuando una configuración de monitorización necesita observar tanto los cambios en la posición del eje como la vibración dinámica. El rendimiento real del sistema todavía depende del convertidor, la instalación, el objetivo y el equipo de monitorización.

1. Establecer la distancia correcta de la sonda antes de la puesta en marcha. La distancia de la sonda afecta el punto de trabajo del sistema de medición. Establezca la distancia según las instrucciones de instalación del fabricante y la especificación del convertidor correspondiente. No asuma que cualquier distancia inicial proporcionará el rango lineal indicado. Después de la instalación, verifique la salida y confirme que se encuentra dentro del rango operativo esperado.
2. Verificar el material y la condición de la superficie del eje. La especificación publicada del PR6424 utiliza acero ferromagnético como material objetivo estándar. Las diferencias en el material objetivo, la condición de la superficie o la geometría pueden afectar la relación entre la distancia y la salida. Si el material del eje difiere del objetivo especificado, confirme que el sistema es adecuado antes de confiar en las lecturas.
3. Emparejar la sonda, el cable y el convertidor. El PR6424 debe utilizarse con un convertidor de señal compatible y la disposición de cable correcta. Al reemplazar un sensor instalado, verifique el número de pieza completo, la longitud del cable, el tipo de conector, las dimensiones de montaje y el modelo del convertidor. Una sonda que encaja en el orificio de montaje no es automáticamente una coincidencia eléctrica para el sistema de medición existente.

• Asia Pacífico: China, Corea del Sur, Japón, India, Sudeste Asiático
• Oriente Medio: Arabia Saudita, EAU, Qatar
• América del Norte: Estados Unidos, Canadá
• Europa: Alemania, Reino Unido, Francia, Rusia, Turquía
• América Latina: Brasil, Argentina, México

• Sistemas de protección en línea para maquinaria rotativa
• Monitorización de vibración y posición del eje
• Supervisión de seguridad de turbinas de vapor y compresores
• Monitorización de condición de ventiladores grandes, generadores y bombas de alta velocidad
• Instalaciones de petróleo y gas
• Plantas de procesamiento químico
• Instalaciones de generación de energía
• Plantas de procesamiento de metales y carbón-químicas

En una tarea típica de mantenimiento de turbinas, un canal de desplazamiento de eje puede requerir un sensor de reemplazo después de que se encuentre una falla durante una inspección planificada. El equipo de mantenimiento verifica el modelo original, las dimensiones de la sonda, la rosca de montaje, la disposición del cable y el convertidor conectado antes de seleccionar un reemplazo.

Donde la instalación requiere el PR6424/003-030, el emparejamiento de la configuración completa ayuda a restaurar la cadena de medición original. Después de la instalación, el equipo verifica la distancia de la sonda y verifica la señal antes de devolver el canal de monitorización al servicio.
