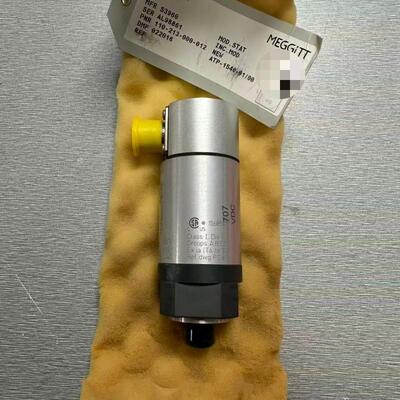

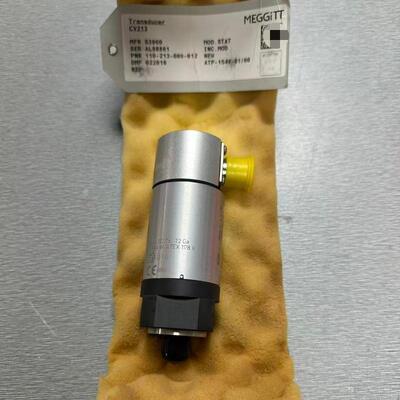

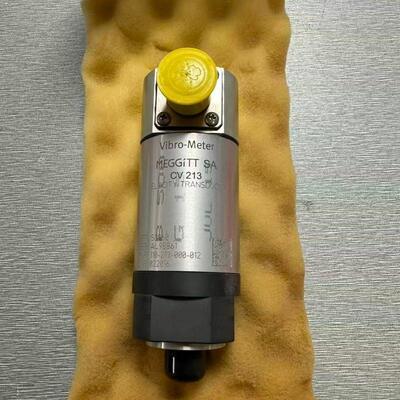

CV213 110-213-000-012 Transductor de Velocidad | Sensor de Vibración Absoluta para Monitoreo de Turbinas y Maquinaria Rotatoria
| Lugar de origen | a nosotros |
|---|---|
| Nombre de la marca | Proximity Sensor |
| Certificación | COO ,COC ,CQ |
| Número de modelo | CV213 110-213-000-012 |
| Cantidad de orden mínima | 1 |
| Precio | $7000 |
| Tiempo de entrega | 5-7 días |
| Condiciones de pago | T/T |
| Capacidad de la fuente | 999 |
Datos del producto
| marca | Sensor de proximidad | Número de modelo | CV213 110-213-000-012 |
|---|---|---|---|
| Función | Bien | Condición | NUEVO |
| Garantía | 1 año | ||
| Resaltar | transductor de velocidad de bobina móvil para vibración de carcasa,transductor de vibración pasivo auto-generador,transductor de velocidad de 20 mV/mm/s de sensibilidad |
||
Descripción de producto
Transductor de velocidad CV213 110-213-000-012
El CV213 110-213-000-012 es un transductor de velocidad de bobina móvil para medir la vibración absoluta de la carcasa de equipos rotativos. Adopta una estructura pasiva auto-generadora con una sensibilidad nominal de 20 mV/mm/s con una tolerancia de ±5%.
Descripción general del producto
El CV213 110-213-000-012 es un transductor de velocidad de bobina móvil para medir la vibración absoluta de la carcasa de equipos rotativos. Adopta una estructura pasiva auto-generadora, con una sensibilidad nominal de 20 mV/mm/s con una tolerancia de ±5%, y una respuesta de frecuencia de 10 Hz a 1000 Hz. Opera de manera confiable dentro de un rango de -29°C a 204°C, con un grado de protección IP64. El transductor presenta baja sensibilidad transversal, buena resistencia a los golpes y estabilidad a largo plazo. Convierte directamente la vibración mecánica en una señal de voltaje analógica y se conecta al sistema de monitoreo para un seguimiento continuo de la vibración, siendo adecuado para el monitoreo de condición en línea a largo plazo de maquinaria rotativa pesada.
Parámetros técnicos clave
- Sensibilidad de 20 mV/mm/s, bien adaptada a los bastidores de monitoreo de vibraciones convencionales, reduce el trabajo de acondicionamiento de señal
- Amplio rango de temperatura de operación, se adapta a carcasas de cojinetes de alta temperatura en turbinas de vapor e hidráulicas
- Diseño pasivo, sin entrada de energía, reduce la complejidad del cableado del sistema y los riesgos de fallas en campo
Beneficios de la aplicación
Captura la vibración absoluta de la carcasa para identificar fallas mecánicas, incluyendo desequilibrio, desalineación y deterioro de cojinetes en una etapa temprana. Los datos continuos de vibración ayudan a implementar el mantenimiento predictivo, evitar paradas inesperadas y reducir los costos de revisión. La estructura de detección pasiva mejora la confiabilidad del sistema en sitios industriales de alta temperatura, proporcionando entradas de vibración válidas para el enclavamiento de protección de maquinaria.
Especificaciones técnicas
| Número de modelo | CV213 110-213-000-012 |
|---|---|
| Otros modelos | CE311 444-311-00-023 CA202 144-202-000-205 TQ402 111-402-000-013 A1-B1-C045-D000-E010-F0-G000-H10 TQ402 111-402-000-013 A1-B1-C045-D000-E050-F0-G000-H05 TQ902 111-902-000-011 A1-B1-C70-D2-E1000-F0-G0-H10 IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 EA402 913-402-000-013 A1-E090-F0-G000 IQS450 204-450-000-002 A1-B21-H10-I0 |
Imágenes del producto
Recomendaciones de ingeniería
Instale el transductor en una superficie rígida de la carcasa del cojinete para evitar resonancias de paneles delgados. Mantenga el eje de medición alineado con la dirección principal de vibración. Utilice cable blindado y una puesta a tierra adecuada para suprimir interferencias electromagnéticas. Verifique la sensibilidad y la respuesta de frecuencia antes de la puesta en servicio.
Aplicaciones globales
Asia Pacífico
China, Corea del Sur, Japón, India, Sudeste AsiáticoOriente Medio
Arabia Saudita, EAU, QatarAmérica del Norte
Estados Unidos, CanadáEuropa
Alemania, Reino Unido, Francia, Rusia, TurquíaAmérica Latina
Brasil, Argentina, MéxicoAplicaciones típicas
- Sistemas de protección en línea para maquinaria rotativa
- Monitoreo de vibraciones y posición del eje
- Supervisión de seguridad de turbinas de vapor y compresores
- Monitoreo de condición de ventiladores grandes, generadores y bombas de alta velocidad
- Instalaciones de petróleo y gas
- Plantas de procesamiento químico
- Instalaciones de generación de energía
- Plantas de procesamiento de metales y carbón-químicas
Estudio de caso de proyecto
Este transductor se desplegó en un sistema de monitoreo de cojinetes de turbina de vapor de 120 MW en una planta de energía térmica. Recopiló continuamente datos de velocidad de vibración de la carcasa y envió señales al bastidor de monitoreo en línea. Después de 18 meses de operación, el sensor mantuvo una salida estable en un entorno de alta temperatura. Detectó con éxito la degradación gradual de los cojinetes, lo que permitió un mantenimiento planificado y evitó paradas imprevistas de la unidad.
Nuestras ventajas
- Exportación a más de 40 países
- Servicio postventa completo
- Cadena de suministro estable que garantiza la disponibilidad continua
- Soporte de certificación COO, COC y CQ
- Respuesta rápida de cotización
Preguntas frecuentes
P1: ¿Qué factores afectarán la respuesta de frecuencia efectiva de este transductor de velocidad en la instalación de campo?
R1: Los principales factores de influencia incluyen rigidez de montaje insuficiente, ángulo de instalación inadecuado, pernos de fijación sueltos y tensión excesiva del cable. Además, la resonancia estructural del equipo y la interferencia electromagnética de alta frecuencia también atenuarán la respuesta de alta frecuencia del transductor, afectando la precisión de la adquisición de vibraciones de alta velocidad.
P2: ¿Existe algún límite en la longitud máxima del cable entre este transductor y el módulo de monitoreo?
R2: Sí. Sujeto a la impedancia de la bobina pasiva y las características de atenuación de la señal, el cable blindado de soporte tiene un límite de longitud de transmisión segura. Los cables excesivamente largos causarán atenuación de la amplitud de la señal y desviación de fase, lo que provocará distorsión de los datos de monitoreo. Se recomienda seguir las especificaciones estándar de longitud de cableado y evitar extensiones arbitrarias en el sitio.
P3: ¿Cómo verificar si la sensibilidad del transductor se desvía después de una operación prolongada en campo?
R3: Se puede utilizar una mesa de calibración de vibraciones profesional para inspecciones regulares. Aplique excitación de vibración estándar de frecuencia y amplitud fijas, compare el voltaje de salida real con el parámetro de sensibilidad nominal. Si el error excede el rango de tolerancia de ±5%, indica una deriva de sensibilidad, lo que requiere calibración o reemplazo del sensor.
