Placa posterior VME GE DS200VPBLG1AFF para la serie LCI con arquitectura multicapa, peso de 2 kg y 1 año de garantía

Placa posterior VME GE DS200VPBLG1AFF

Descripción del producto:

La GE DS200VPBLG1AFF es una placa posterior VME especializada, diseñada exclusivamente para la serie Load Commutated Inverter (LCI), que sirve como el centro de conectividad principal para las secciones J2 y J3 de la jaula de tarjetas del equipo LCI. Su función principal es permitir la transmisión de señales sin problemas, la distribución estable de energía y la integración modular de componentes críticos de LCI, lo que la hace indispensable para mantener la fiabilidad y eficiencia de los sistemas LCI en aplicaciones industriales como accionamientos de motores o inversores conectados a la red.

Una característica definitoria es su arquitectura multicapa, que separa físicamente los planos de alimentación analógicos y digitales. Este diseño minimiza la interferencia electromagnética (EMI) entre las señales analógicas sensibles y las señales digitales de alta velocidad, preservando la integridad de la señal y asegurando una entrega de energía consistente, lo cual es crítico para el control preciso de LCI. Cada ranura en la placa posterior está equipada con condensadores de derivación y componentes de distribución de energía, lo que estabiliza aún más el voltaje y previene interrupciones en el rendimiento debido a las fluctuaciones de energía.

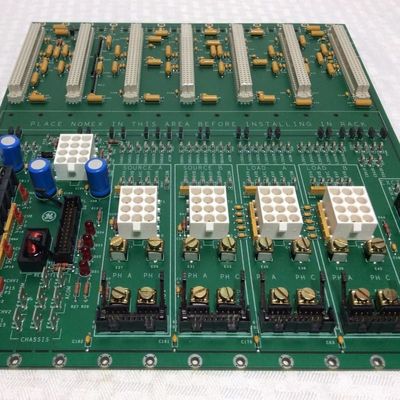

La sección J2 está adaptada para las placas LCI clave, con un diseño de ranuras estructurado: alberga la placa de control del procesador de señal digital (DSPC) en la ranura J1, una placa de extensión de E/S en la ranura J3, placas de distribución y estado de compuerta (FCGD) en las ranuras J5/J7/J9, una placa excitadora en la ranura J11 y dos ranuras de repuesto (J12/J13) para expansión. Todas las ranuras, excepto J1, tienen ID de ranura cableados en el conector P2 para una fácil identificación, mientras que las señales de bus digital terminan en los extremos de las ranuras para evitar la reflexión de la señal.

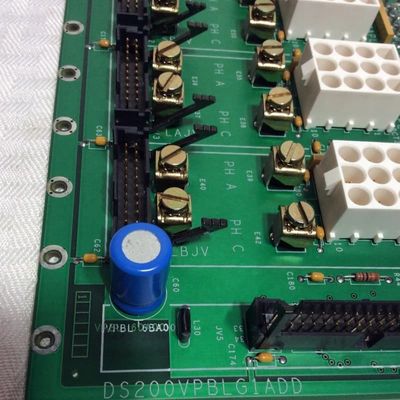

La sección J3 aborda las limitaciones de espacio al gestionar las conexiones externas: integra transformadores de corriente (CT) y sus resistencias de carga para la monitorización de corriente, permite enlaces a las placas de retroalimentación de escala de voltaje para la retroalimentación de voltaje FCGD, gestiona las conexiones de alimentación de la placa posterior y proporciona conectores de clavija para una conexión a tierra flexible, lo que mejora la seguridad del sistema y reduce la EMI.

Optimizado para protocolos específicos de LCI y factores de forma de componentes, el DS200VPBLG1ADD garantiza una compatibilidad perfecta con el hardware LCI, eliminando problemas de integración y apoyando la capacidad del sistema para ofrecer un rendimiento consistente y fiable en entornos industriales exigentes.
