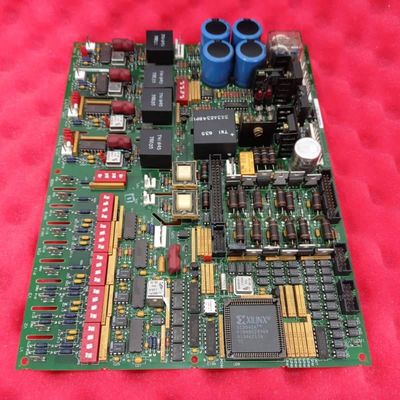

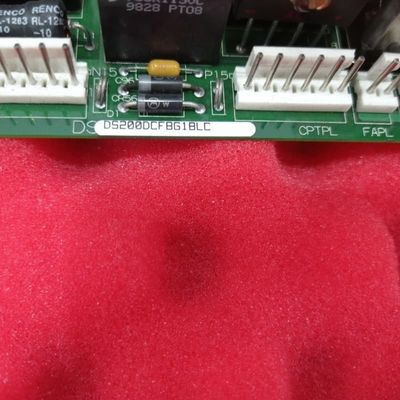

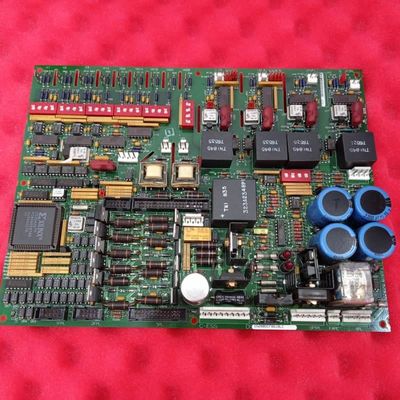

GE DS200DCFBG1B Tarjeta de retroalimentación de fuente de alimentación de CC con circuitos integrados de suministro de energía de doble función y monitoreo de señal para control de turbina Mark V

General Electric DS200DCFBG1B Panel de retroalimentación de la fuente de alimentación de corriente continua

Descripción del producto:

El GESe aplicará el método de evaluación de los riesgos.es un panel de retroalimentación de suministro de energía multifuncional, dualmente clasificado como parte de la serie de placas Mark V y un componente crítico para aplicaciones de accionamiento IGBT.Se extrae 38 VAC/115 VAC potencia de entrada del transformador de potencia de control (CPT) para entregar dos salidas de núcleo: potencia de control para la electrónica del accionamiento de la turbina y 115 VAC para los ventiladores de la carcasa.y diagnóstico robusto, lo que lo convierte en un centro central para el Mark V y la fiabilidad del sistema de accionamiento.

Características clave:
Entrega de energía de doble función y compatibilidad del sistema amplio
Diseñado tanto para sistemas de turbinas Mark V como para las principales unidades IGBT, se adapta a diversas necesidades industriales al tiempo que garantiza un rendimiento constante.Suministra energía de nivel de control y potencia del ventilador de la cámara para la gestión térmicaEn particular, los sistemas EX2000 utilizan la placa de manera diferente a otras unidades, destacando su diseño flexible para satisfacer los requisitos únicos de la aplicación.

Circuitos integrados para la gestión de energía y señal
Fuentes de alimentación de nivel de control que proporcionan un voltaje estable para la lógica del sistema;
Circuitos de potencia del campo del motor y circuitos de conducción del generador SCR que permiten la accionamiento del motor;Circuitos de monitorización de la corriente/tensión de la armadura, la corriente del campo del motor,Parámetros operativos críticos de seguimiento de corriente de línea CA.
Estos circuitos trabajan en conjunto para garantizar la estabilidad de la energía y la visibilidad de la señal en tiempo real, fundamental para el control seguro de la turbina / accionamiento.

Comunicación dirigida con los paneles de control
El sistema establece una comunicación sin interrupciones con los paneles de control de SDCC/LDCC mediante dos mecanismos clave:
Los circuitos de amplificadores transmiten retroalimentación analógica del voltaje del motor, con el interruptor DIP SW6 que permite escalar/modificar activamente esta retroalimentación para alinearla con los requisitos de la placa de control;
Un oscilador controlado por voltaje (VCO, por sus siglas en inglés) convierte los voltajes de entrada en señales de frecuencia, enviadas a las placas de control a través del conector 1PL, garantizando una transferencia de datos precisa y de baja latencia para la regulación en tiempo real.

Conectividad integral
Cuenta con 27 conectores totales - 18 de estilo enchufe, 9 de estilo punzón para una interfaz perfecta con otros productos de la serie Mark V.Esta amplia conectividad garantiza una transferencia fiable de energía y señal a través del sistema de turbina/propulsión, reduciendo la complejidad de la integración y mejorando la cohesión general del sistema.
