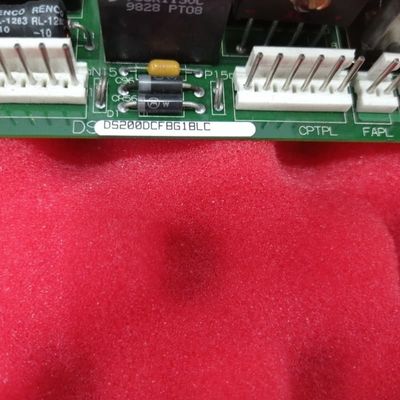

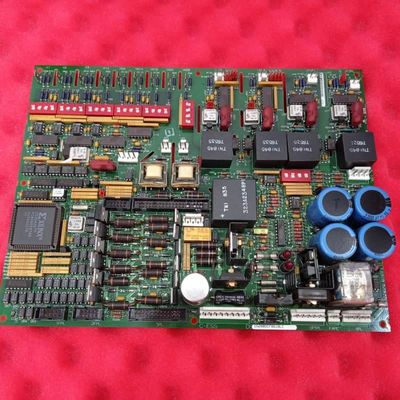

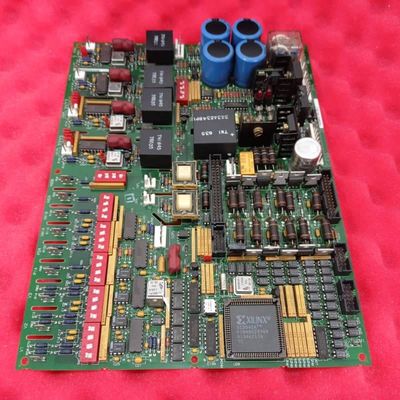

GE MARK V DS200DCFBG1B Tarjeta de retroalimentación de fuente de alimentación de CC con integración de alimentación a nivel de control y alimentación de campo del motor

El número de unidad de control de las emisiones de gases de efecto invernadero de los Estados miembros de la UE será el número de unidad de control de las emisiones de gases de efecto invernadero de los Estados miembros de la UE.

Descripción del producto:

ElSe aplicará el método de evaluación de los riesgos.es una placa de alimentación crítica diseñada para la serie Mark V, utilizada en una gama de sistemas de control de turbinas, incluidos AC2000, DC2000 y EX2000.Su función principal es suministrar energía de nivel de control y potencia del ventilador de la carcasa dentro del sistema de accionamiento.

Características clave:

Integración integral de energía y control:La placa integra varios circuitos vitales, por lo que es un componente central para la gestión de la energía y el control del motor.circuitos y controladores para generadores SCREs responsable de monitorear parámetros clave como la corriente y el voltaje de la armadura, las corrientes del campo del motor y la corriente de la línea CA.

Comunicación y procesamiento de señales:El DS200DCFBG1B facilita la comunicación crucial con las placas de control SDCC o LDCC del sistema.que puede escalarse y modificarse activamente mediante el interruptor DIP incorporado SW6Una característica importante es su oscilador controlado por voltaje, que convierte los voltajes de entrada en señales de frecuencia para su transmisión a las tarjetas de control, lo que permite un monitoreo y una retroalimentación precisos.

Configuración y diagnóstico:La tarjeta ofrece una amplia configurabilidad a través de doce configuraciones de saltador (JP) y siete interruptores DIP (SW), lo que permite adaptarla a los requisitos específicos del sistema.Las capacidades de diagnóstico son sólidas., con dos indicadores LED rojos (CR51 y CR55) para el estado del fusible del regulador de CC y una lámpara de neón (LT1) para el estado de la línea CA. Esto proporciona una clara identificación visual de fallas para el personal de mantenimiento.

Protección y interfaz robustas:Para garantizar la fiabilidad del sistema, la placa incorpora tres fusibles de protección para evitar interrupciones de suministro de energía.Proporciona cinco puntos de prueba para medir varias señales de voltaje y la placa comúnAdemás, está equipado con un número considerable de conectores, dieciocho de tipo enchufe y nueve de tipo pinchazo, que garantizan una interfaz completa con otros componentes de la serie Mark V.
