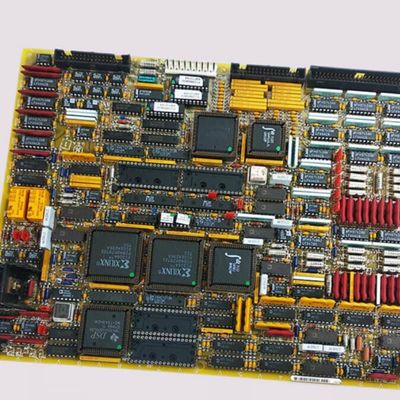

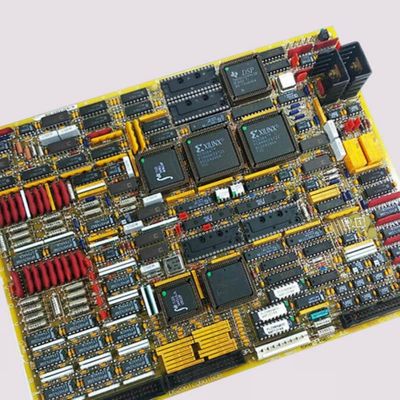

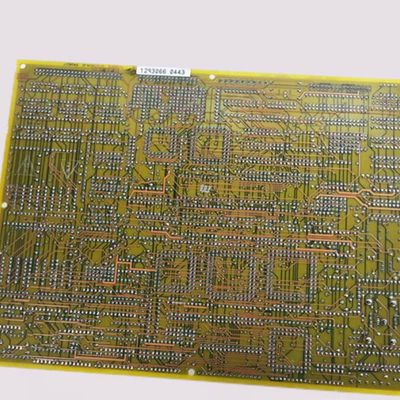

Tarjeta de E/S analógica extendida GE DS200TCQBG1BCA RST para la serie Mark V con compatibilidad de sensores flexible, implementación específica del núcleo e instalación precisa de EPROM

El GE DS200TCQBG1BCA es una Tarjeta de E/S Analógicas Extendidas RST diseñada para los sistemas de control de turbinas de gas de la Serie Mark V, que sirve como una tarjeta multifunción opcional para capacidades de E/S ampliadas. Se instala en los núcleos R, S y T; las aplicaciones simplex solo requieren una tarjeta en el núcleo R. Utilizada principalmente en configuraciones simplex de vapor y en sistemas TMR selectos que necesitan proximitores, admite la integración flexible de sensores, cambiando entre transductores de proximidad y acelerómetros a través de puentes de hardware y configuración de software. Sus funciones principales incluyen la gestión de entradas de proximitor, entradas LVDT/LVDR, dos salidas de miliamperios de regulador y entradas de vibración LM, lo que la convierte en un componente vital para mejorar el alcance de monitoreo y control del sistema Mark V.

Características Clave:

Compatibilidad de Sensores Flexible y Despliegue Específico del Núcleo
La tarjeta está diseñada para la adaptabilidad: funciona tanto con transductores de proximidad como con acelerómetros, con puentes que establecen el modo correcto según el sensor conectado. Se adapta a los núcleos R/S/T, pero simplifica las configuraciones simplex con una sola tarjeta de núcleo R. El sistema Mark V, junto con esta tarjeta, puede excitar los sensores de vibración del acelerómetro y escalar sus señales de retroalimentación, extendiendo las capacidades de monitoreo de vibración, lo cual es crítico para la salud de la turbina.

Instalación Precisa de EPROM y Consistencia Funcional
La instalación de EPROMs requiere alinear el módulo con el zócalo y presionar firmemente para asegurar una conexión física ajustada. Una práctica recomendada crítica es conservar el firmware y la programación de las EPROMs antiguas, garantizando que la tarjeta de reemplazo funcione de manera idéntica a la original, evitando desajustes que podrían interrumpir la lógica de control de la turbina. Esta consistencia es clave para mantener la fiabilidad del sistema después del reemplazo.

Funcionalidad de E/S Ampliada para el Control de la Turbina

Más allá de la gestión de sensores, ofrece funciones de E/S especializadas: dos salidas de miliamperios de regulador para el control preciso de dispositivos aguas abajo, entradas LVDT/LVDR para el monitoreo de posición lineal y entradas de vibración proximitor/LM para el seguimiento de la salud rotacional/estructural. Estas características amplían la capacidad del sistema Mark V para recopilar y procesar datos críticos de la turbina, lo que permite un control más granular y un mantenimiento predictivo.

Dimensiones Físicas Definidas y Diseño Ligero

Con dimensiones de 13.50 x 9.00 x 2.00 y un peso de 1.80 lbs, tiene un factor de forma compacto y ligero. Este diseño se adapta perfectamente a las restricciones de espacio del núcleo Mark V, evitando interferencias con otros componentes y asegurando una fácil manipulación durante la instalación y el reemplazo.
