GE DS200TCDAG1B Tabla de E/S digital para el control de turbinas Mark V con señales RTD y entradas de termopares de 4 a 20 mA

El control de las turbinas se realiza mediante una tarjeta de entrada/salida digital de GE DS200TCDAG1B.

Detalles del producto:

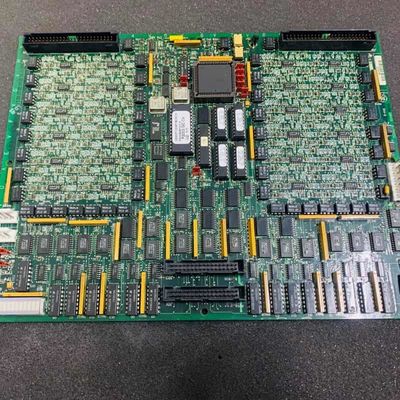

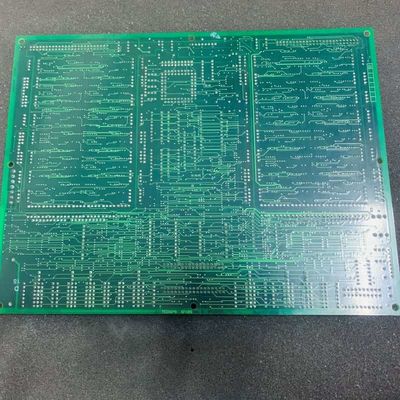

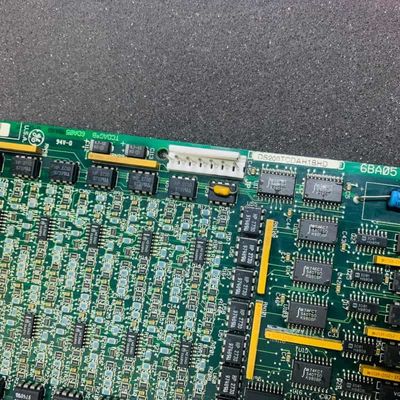

El GESe trata de una serie de medidas de seguridad.es una placa de E/S digital diseñada exclusivamente para el sistema de control de turbinas Mark V de GE®, una serie heredada utilizada para gestionar los accionamientos automatizados de turbinas eólicas, de gas y de vapor,y una de las últimas líneas de GE Mark para integrar la tecnología de control Speedtronic patentada.

Funcionalmente, procesa diversas señales analógicas: entradas/salidas de 4-20 mA a través de JBB/JAA, con corriente bajada a través de las resistencias de carga para la lectura de voltaje, entradas RTD a través de JCC/JDD,suministro de excitación y medición de resistencia dependiente de la temperatura, las entradas de termopares a través de JAR/S/T, utilizando la compensación de unión fría de TBQA para calcular la temperatura real, y las señales de voltaje/corriente del eje de la turbina a través de JBB.Todas las señales condicionadas se envían al motor de E / S a través del conector 3PL, con tipos de termopares de configuración de software, configuraciones de RTD gestionadas a través del editor de configuración de E/S de HMI.

Características clave:
Manejo integral de la señal analógica:Actúa como un centro central para señales de 4-20 mA, RTD, termopares y escala de voltaje/corriente del eje, acondicionamiento y transmisión de datos al motor de E/S,crítico para el seguimiento y control del rendimiento de las turbinasRefine las señales sin procesar para eliminar el ruido, asegurando datos precisos que guían los ajustes en tiempo real como el flujo de combustible o los ajustes del sistema de refrigeración.

Las PROM extraíbles y sensibles a la ESD:Los módulos PROM extraíbles almacenan firmware; su intercambio con protección ESD como correas de muñeca asegura que las placas de reemplazo coincidan con la funcionalidad original al conservar instrucciones idénticas.Esto evita reconfigurar el firmware, reduciendo el tiempo de mantenimiento y garantizando una lógica de procesamiento de señales coherente después del reemplazo.

 Hardware y software configurables:Tres saltadores (J1/JP2/JP3) manejan ajustes de hardware, mientras que las configuraciones de software personalizan los tipos de termopares/RTD y los parámetros de señal adaptándose a las diversas necesidades de las turbinas.Pruebas de ayuda JP2, y el software se ajusta para que coincida con las configuraciones de los sensores específicos de la turbina sin problemas.

Interfaz de componentes dedicados:Nueve conectores (ocho funcionales, uno vestigial) se conectan a las principales placas Mark V (TCPS, CTBA, TBCA, TBQA) para una transferencia de energía, datos y señales de diagnóstico sin fisuras, eliminando los riesgos de conversación cruzada.El papel específico de cada conector garantiza que las señales lleguen a los objetivos sin interferencias, aumentando la estabilidad del sistema.

Diseño centrado en las pruebas:Los saltadores (JP2/JP3) y los conectores especializados soportan las pruebas y el mantenimiento en fábrica, simplificando la resolución de problemas y garantizando la fiabilidad de la operación normativa.JP2 desactiva los osciladores para pruebas seguras, y los conectores permiten a los técnicos acceder a las señales fácilmente para diagnosticar problemas rápidamente.
