GE DS200TCEAG1B Tabla de exceso de velocidad de emergencia con monitoreo de seguridad de turbina crítica 2 kg de peso y 1 año de garantía

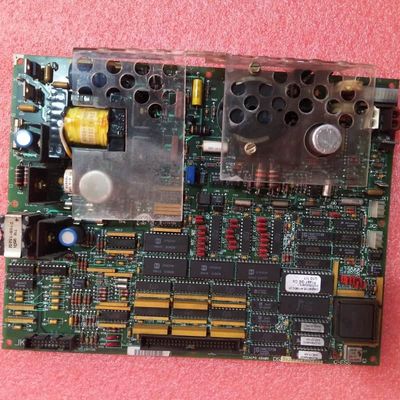

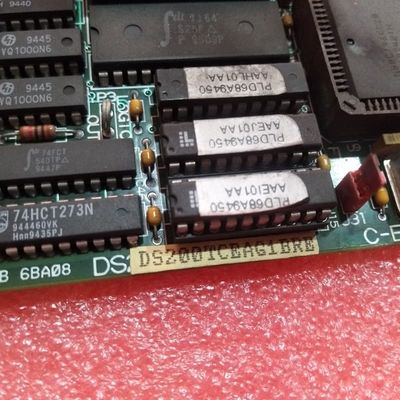

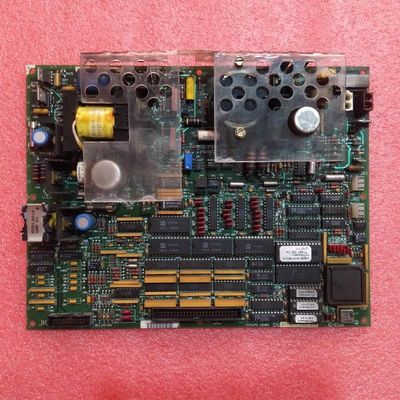

GE DS200TCEAG1B DS200TCEAG1BRE Tarjeta de Sobrevelocidad de Emergencia

Detalles del Producto:

El GE DS200TCEAG1B DS200TCEAG1BRE es una Tarjeta de Sobrevelocidad de Emergencia especializada diseñada para el sistema de control de turbinas Mark V de GE, una plataforma integrada con tecnología Speedtronic utilizada para controlar turbinas eólicas, de vapor y de gas. Como una variante revisada de la original DS200TCEAG1B DS200TCEAG1BRE tarjeta principal (que incorpora una única revisión funcional con clasificación B), su función principal es monitorear la unidad Mark V en busca de fallas críticas: condiciones de sobrevelocidad y fallas en la detección de llama. Activa los apagados de la unidad cuando se detectan estos riesgos, salvaguardando el funcionamiento de la turbina y la integridad del equipo.

En cuanto al hardware, cuenta con un microprocesador, múltiples módulos PROM para el almacenamiento de firmware, 3 fusibles para protección contra sobrecorriente, 30 puentes para configuración y un par de conectores de bayoneta macho para la interconexión segura con otras tarjetas de la unidad; la extracción requiere sujetar la tarjeta firmemente para evitar que se doble. También incluye circuitos integrados especializados: Circuitos de Detección de Llama TCEA, Circuito de Sobrevelocidad de Turbina y Circuito de Sincronización Automática, todos ellos compatibles con sus funciones de monitoreo de fallas. Los conectores clave incluyen J7 (Distribución de Energía del Núcleo PD), JK (Señales de la Tarjeta TCEB), JL (Señales de Disparo de la Tarjeta TCTG), JW (Señales de Detección de Llama TCEB) y JX1/JX2 (IONET en cadena). Un revestimiento protector de PCB grueso protege su hardware, mientras que la configuración del software se basa en el Editor de Configuración de E/S estándar de la Serie Mark V.

Características Clave:

Monitoreo Crítico de la Seguridad de la Turbina:Dedicado a detectar condiciones de disparo por sobrevelocidad y detección de llama, iniciando apagados oportunos de la unidad para evitar daños en el equipo o riesgos para la seguridad; fundamental para la seguridad operativa de la turbina. Actúa como una primera línea de defensa, asegurando que los riesgos se aborden antes de que escalen a fallas costosas.

Circuitos Especializados de Detección de Fallas:Integra la Detección de Llama TCEA, la Sobrevelocidad de la Turbina y los Circuitos de Sincronización Automática, cada uno adaptado para monitorear parámetros específicos de alto riesgo y garantizar una respuesta rápida a las fallas. Estos circuitos trabajan en conjunto para cubrir múltiples escenarios críticos para la seguridad.

Diseño de Conector de Bayoneta Seguro:Los conectores de bayoneta macho permiten la interconexión estable con otras tarjetas de la unidad; las pautas de extracción (sujetar la tarjeta firmemente) evitan daños físicos durante el mantenimiento. Este diseño equilibra una conectividad fuerte con la facilidad de servicio seguro.

Hardware Configurable y Componentes Protegidos:30 puentes permiten la personalización para las necesidades específicas de la turbina; 3 fusibles protegen contra sobrecorriente, y un revestimiento grueso de PCB protege el hardware del estrés ambiental o el desgaste. Estas características aumentan la adaptabilidad y prolongan la vida útil de la tarjeta.

Interconexión de Conectores Dirigida:Múltiples conectores dedicados (J7, JK, JL, JW, JX1/JX2) se conectan a componentes clave de Mark V (núcleo PD, tarjetas TCEB, TCTG, IONET), lo que permite una transferencia confiable de energía, señal y comando de disparo para una respuesta coordinada a las fallas. Esto asegura una colaboración perfecta del sistema de seguridad.
