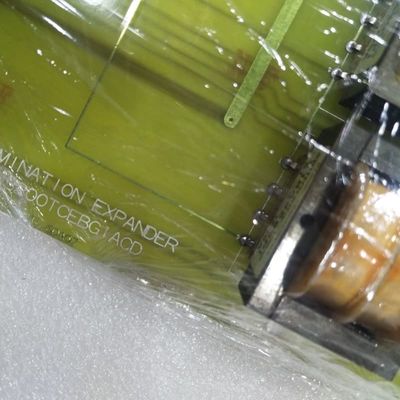

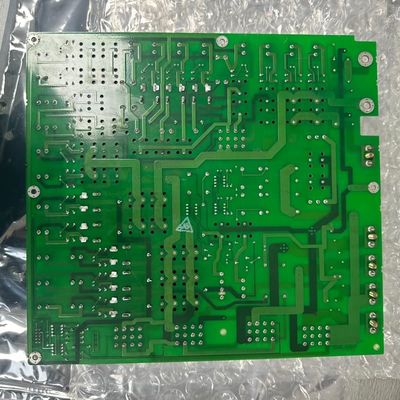

GE DS200TCEBG1A Tarjeta expansora de terminación de protección con construcción robusta, 2 kg de peso y 1 año de garantía para el control de turbinas Mark V

GE DS200TCEBG1A DS200TCEBG1ACE Tarjeta Expansora de Terminación de Protección

Detalles del producto:

El GE DS200TCEBG1ACE es una Tarjeta Expansora de Terminación de Protección diseñada como un componente crítico dentro del Sistema de Control de Turbinas Mark V de General Electric. Este sistema se utiliza para el control y la gestión automatizados de turbinas de gas, vapor y viento. Como parte de la serie Mark V, la tarjeta utiliza la tecnología Speedtronic patentada de GE y funciona como un módulo de interfaz y acondicionamiento de señales dentro del conjunto de accionamiento de la turbina.

Características principales:

Función principal:Sirve como una Tarjeta Expansora de Terminación de Protección, actuando como un punto de interfaz central para varias señales de control y monitoreo dentro del sistema de la turbina. Consolida y enruta entradas y salidas críticas, como comandos de disparo y retroalimentación de sensores, asegurando una comunicación confiable entre la unidad de control central y los dispositivos de protección de la turbina.

Construcción robusta:Diseñada con 8 orificios para tornillos para proporcionar soporte mecánico para su propio peso y los múltiples componentes pesados instalados en ella. Este robusto sistema de montaje es esencial para soportar la vibración y los golpes significativos que se experimentan comúnmente en entornos industriales de turbinas hostiles, evitando fallas en la tarjeta.

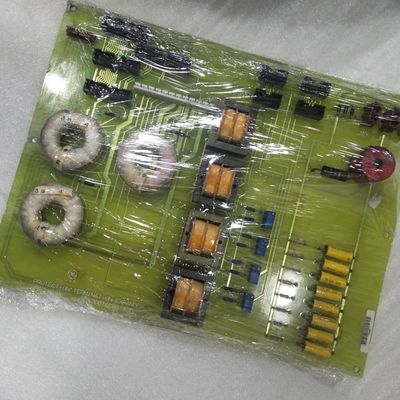

Acondicionamiento de señal:Poblada con 4 transformadores de señal y varios otros componentes como resistencias, diodos y condensadores para acondicionar y proteger las señales. Estos componentes aíslan eléctricamente el sistema de control sensible, filtran el ruido y limitan los transitorios de voltaje, asegurando así la integridad de la señal y protegiendo los circuitos posteriores de daños.

Puertos de interfaz clave:Incluye conectores críticos etiquetados JKX/Y/Z, JMP, JU, JV, JVA y JWX/Y/Z, que son esenciales para la interfaz con el sistema de control Mark V más amplio. Estos puertos establecen conexiones dedicadas para alimentación, datos de sensores y señales de control, formando la columna vertebral física de la red automatizada de protección y monitoreo de la turbina.

Diseño no configurable:La tarjeta es un componente basado en hardware que no requiere configuración de software ni hardware; su funcionalidad está fijada por su diseño. Esta característica "plug-and-play" simplifica la instalación y el reemplazo, mejora la confiabilidad al eliminar errores de configuración y asegura un rendimiento consistente en todo el sistema.

Advertencia de instalación crítica: El manual del producto enfatiza los procedimientos cruciales de seguridad e instalación, destacando específicamente la importancia de etiquetar correctamente todos los cables antes de la desconexión y asegurar que no queden tornillos sueltos dentro del accionamiento para evitar cortocircuitos, descargas eléctricas, incendios o daños al equipo.
