GE DS200TCDAH1BGD Digital I/O Board con manejo integral de la señal analógica 2kg de peso y 1 año de garantía para el control de la turbina Mark V

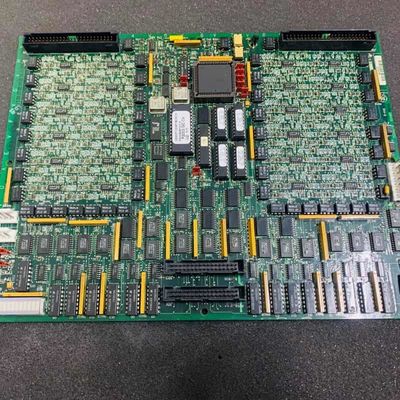

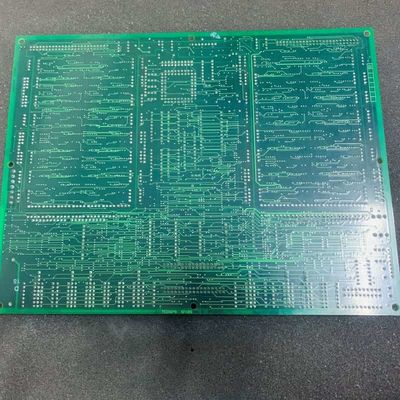

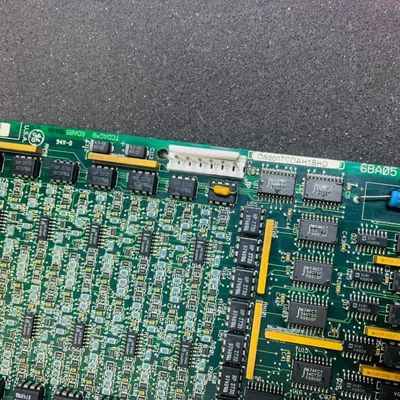

Tarjeta de E/S Digital GE DS200TCDAH1BGD DS200TCDAH1B

Detalles del producto:

El GE DS200TCDAH1B es una tarjeta de E/S digital diseñada exclusivamente para el sistema de control de turbinas Mark V de GE, una serie heredada utilizada para gestionar accionamientos automatizados de turbinas eólicas, de gas y de vapor, y una de las últimas líneas GE Mark en integrar la tecnología de control Speedtronic patentada.

Funcionalmente, procesa diversas señales analógicas: entradas/salidas de 4-20 mA a través de JBB/JAA, con corriente que cae a través de resistencias de carga para la lectura de voltaje, entradas RTD a través de JCC/JDD, suministrando excitación y midiendo la resistencia dependiente de la temperatura, entradas de termopar a través de JAR/S/T, utilizando la compensación de unión fría de TBQA para calcular la temperatura real, y señales de voltaje/corriente del eje de la turbina a través de JBB. Todas las señales acondicionadas se envían al motor de E/S a través del conector 3PL, con la configuración del software de los tipos de termopar, la configuración de RTD gestionada a través del Editor de configuración de E/S de la HMI.

Características principales:
Manejo integral de señales analógicas:Actúa como un centro central para señales de 4-20 mA, RTD, termopares y voltaje/corriente del eje: escalando, acondicionando y transmitiendo datos al motor de E/S, fundamental para el monitoreo y control del rendimiento de la turbina. Refina las señales sin procesar para eliminar el ruido, asegurando datos precisos que guían los ajustes en tiempo real, como el flujo de combustible o los ajustes del sistema de refrigeración.

PROMs extraíbles y sensibles a ESD:Los módulos PROM extraíbles almacenan el firmware; intercambiarlos con protección ESD como correas de muñeca asegura que las tarjetas de reemplazo coincidan con la funcionalidad original al retener instrucciones idénticas. Esto evita la reconfiguración del firmware, reduciendo el tiempo de mantenimiento y asegurando una lógica de procesamiento de señales consistente después del reemplazo.

 Hardware y software configurables:Tres puentes (J1/JP2/JP3) manejan los ajustes de hardware, mientras que la configuración del software personaliza los tipos de termopar/RTD y los parámetros de la señal, adaptándose a las diversas necesidades de la turbina. J1 gestiona los puertos RS232, JP2 ayuda a las pruebas y el software se ajusta para que coincida con las configuraciones de sensores específicas de la turbina sin problemas.

Interconexión de componentes dedicada:Nueve conectores (ocho funcionales, uno vestigial) se conectan a las tarjetas clave Mark V (TCPS, CTBA, TBCA, TBQA) para una transferencia perfecta de energía, datos y señales de diagnóstico, eliminando los riesgos de diafonía. El papel específico de cada conector asegura que las señales lleguen a los objetivos sin interferencias, lo que aumenta la estabilidad del sistema.

Diseño centrado en pruebas:Los puentes (JP2/JP3) y los conectores especializados admiten las pruebas y el mantenimiento en fábrica, simplificando la resolución de problemas al tiempo que garantizan la fiabilidad del funcionamiento normativo. JP2 desactiva los osciladores para pruebas seguras, y los conectores permiten a los técnicos acceder a las señales fácilmente para diagnosticar problemas rápidamente.
