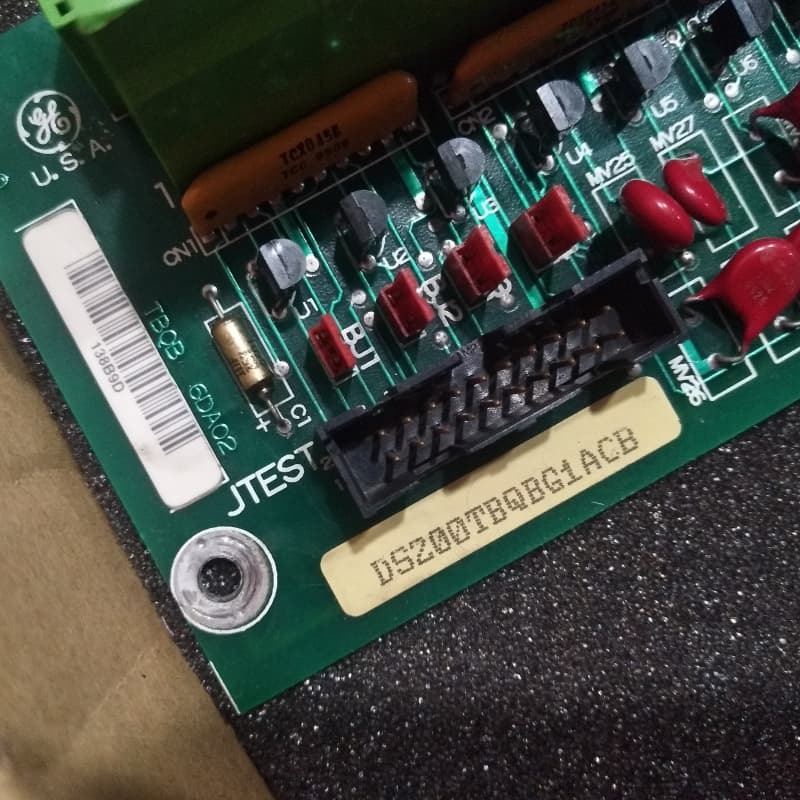

GE DS200TBQBG1ACB Módulo de terminación de entrada 330mm x 200mm

Modulo de terminación de entrada de GE DS200TBQBG1ACB

Detalles del producto:

El GESe trata de un sistema de control de las emisiones de gases de escape.es un módulo de terminación de entrada/analógico diseñado exclusivamente para el sistema de control de turbinas Mark V de GE, una serie heredada de alta demanda utilizada para gestionar los accionamientos automatizados de turbinas eólicas, de vapor y de gas,y una de las últimas líneas de GE Mark para integrar tecnología de control Speedtronic patentada.

Su función central gira en torno a la gestión centralizada de señales: recibe y transmite entradas críticas, incluidas las señales de voltaje para el monitoreo de parámetros eléctricos,señales de vibración para controles de integridad mecánicaSe integra perfectamente con las placas TCQA y TCQC de Mark V: en el núcleo R2, el sistema de control de velocidad de los compressores se encuentra en el centro de la pantalla.se conecta a las placas TCQA/TCQC del núcleo R1 para la coordinación de datos entre núcleos; en el núcleo R3, se conecta a las placas locales TCQA/TCQC para el procesamiento de señales localizadas.

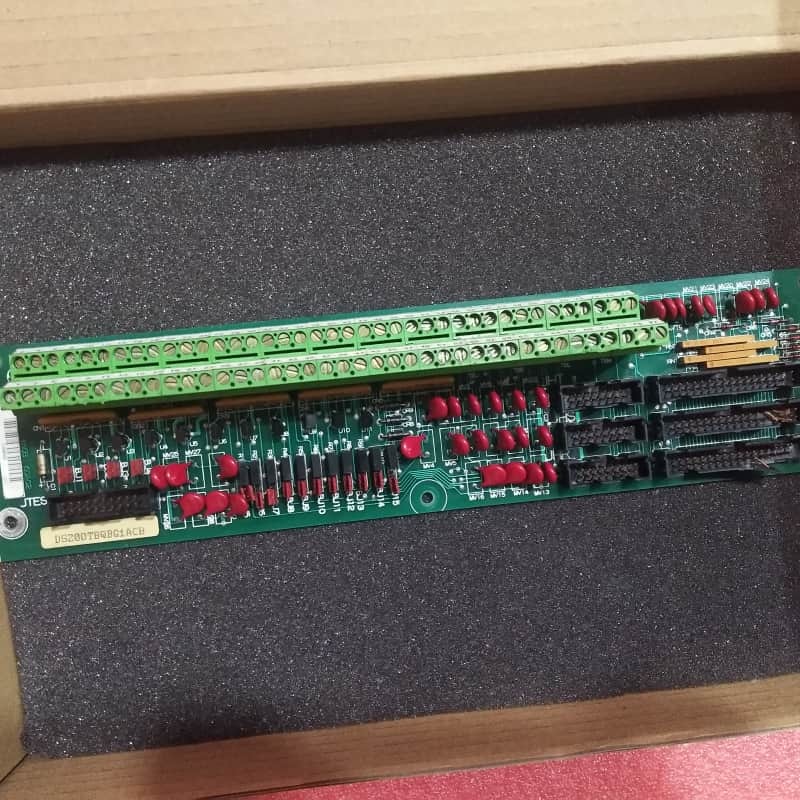

En cuanto al hardware, el módulo cuenta con dos bloques de terminales con 77 terminales cada uno para conexiones de alambre de señal de cobre, además de 15 saltadores de tipo Berg y una mezcla de conectores.Los saltadores cumplen funciones especializadas: BJ1-BJ4 ventilan las señales del transductor de presión, BJ5-BJ7 instalan resistencias de carga para los transductores de presión, y BJ8-BJ15 configuran las entradas analógicas.La identificación de terminales simplifica la reconexión de cables. Los usuarios etiquetan los cables con ID de terminales., liberarlos de la placa vieja, y asegurar los extremos de cobre desnudos a los terminales correspondientes en la placa nueva a través de tornillos.

Características clave:
Posicionamiento de doble núcleo e integración entre núcleos:Ubicado en núcleos R2/R3 con conexiones adaptadas a las placas TCQA/TCQC, cross-core para R2, local para R3, lo que permite tanto la monitorización coordinada entre sistemas como el procesamiento localizado de señales.

Manejo de múltiples señales para la seguridad y el rendimiento de las turbinas:Gestiona un conjunto diverso de entradas críticas para controlar el estado de la turbina, prevenir fallos mecánicos y garantizar la seguridad operativa.

Configuración de salto especializada:Los saltadores de tipo Berg con funciones dedicadas de ventilador de señal de transductor de presión, instalación de resistencia de carga, configuración de entrada analógica ofrecen una personalización específica para las necesidades de detección específicas de la turbina.

Bloques terminales de alta densidad etiquetados:Dos bloques de 77 terminales con identificadores numéricos de terminales simplifican el seguimiento del cable durante la instalación / reemplazo, reduciendo los errores de reconexión.

Diseño del conector escalable:Los conectores JGS/T/JHS/T reservados proporcionan flexibilidad para futuras expansiones del sistema, adaptándose a los requisitos de control de la turbina en evolución sin reemplazo de la placa completa.
