GE DS200TBCBG1AAA Módulo de entrada RTD de 4-20mA 330mm x 200mm

Módulo de terminación de entrada RTD de 4-20 mA GE DS200TBCBG1AAA

Detalles del producto:

El GE DS200TBCBG1AAA es un módulo de terminación de entrada RTD de 4-20 mA diseñado para la serie Mark V de GE, un componente clave de los sistemas de control Speedtronic de GE utilizados en configuraciones industriales de turbinas y automatización. Como módulo de terminación especializado, su función principal es interactuar con los sensores RTD, dispositivos que miden la temperatura mediante la correlación de resistencia, y gestionar las señales de bucle de corriente de 4-20 mA (el estándar de la industria para la transmisión de datos de sensores). Posicionado en la ubicación siete del núcleo Mark V, sirve como punto de conexión para las señales de entrada RTD y de 4-20 mA, que luego se transmiten al TCCB en el núcleo. En particular, es una de las tres placas de terminales en los sistemas Mark V que aceptan entradas de alimentación de excitación de CC aisladas de 21 V, y ofrece una configuración de señal flexible: ocho de sus señales de entrada de 4-20 mA se pueden puentear por hardware a 0-1 mA, mientras que los puentes también determinan si las entradas funcionan como señales de voltaje o corriente.

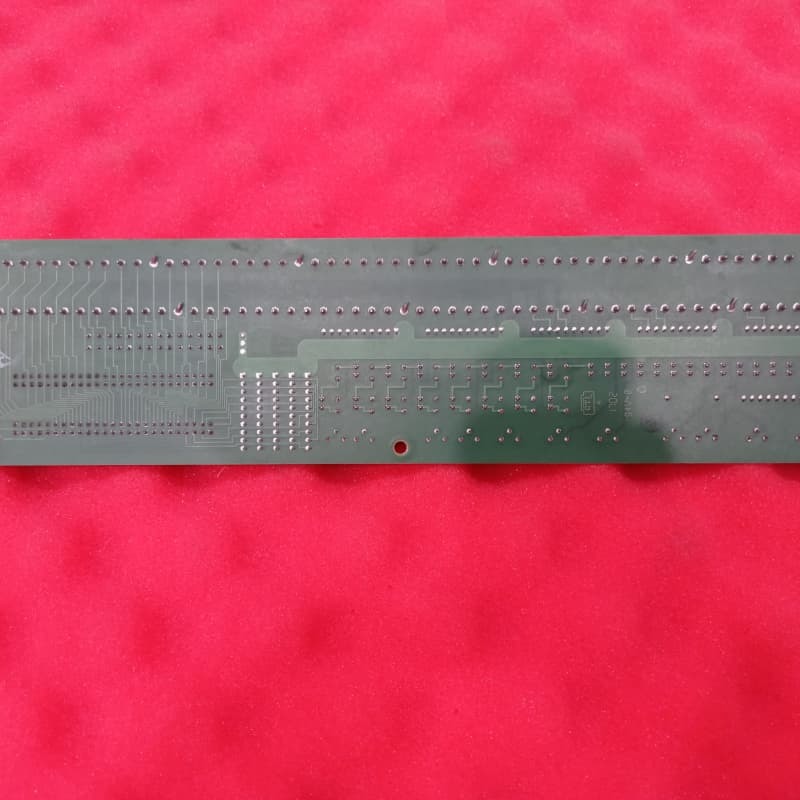

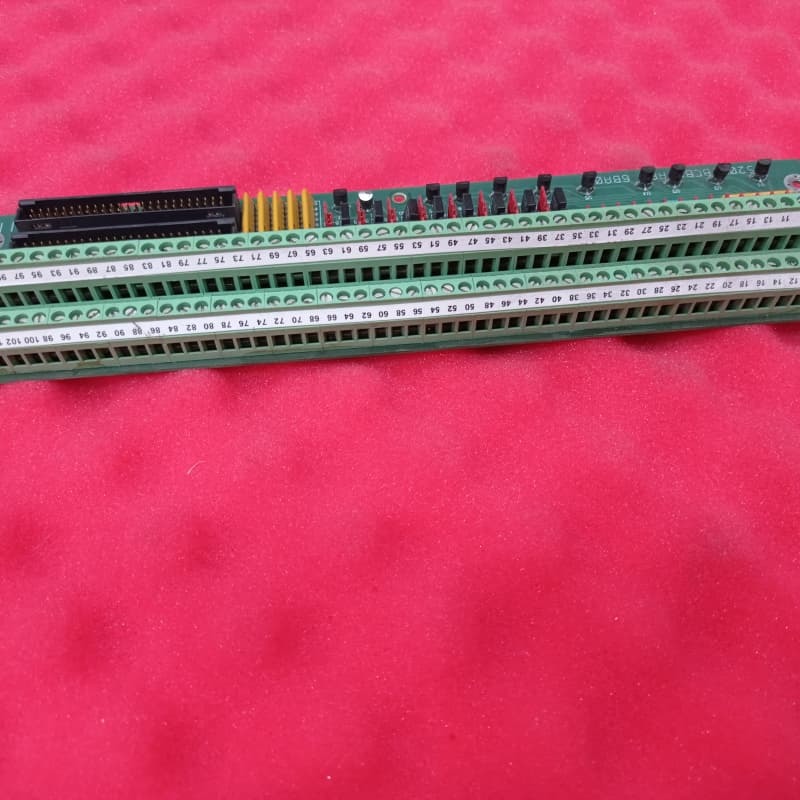

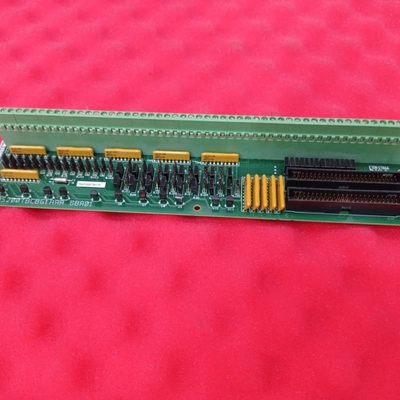

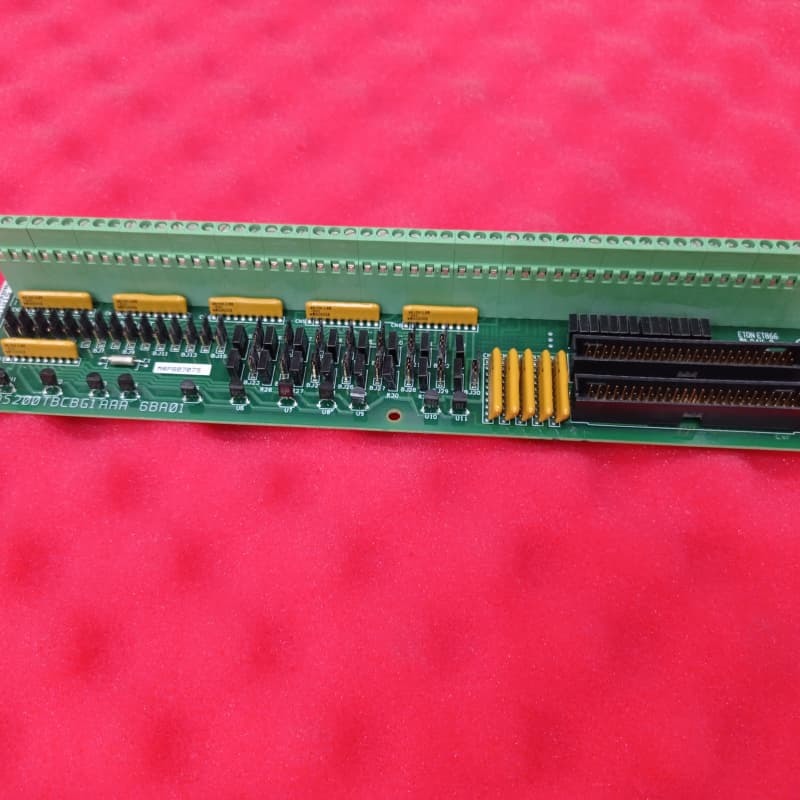

Físicamente, el módulo es una tarjeta analógica larga y estrecha que presenta un bloque de terminales largo a lo largo de un borde, conectores de clavijas verticales, interruptores de puente y matrices de red de resistencias. Su supresión y limitación de voltaje se basan en componentes estandarizados de la serie Mark V, incluidos condensadores, resistencias, diodos y circuitos integrados especializados. Los detalles clave sobre su hardware y especificaciones también están codificados en su número de producto: “DS200” confirma el ensamblaje normal de Mark V y la fabricación nacional en EE. UU.; “TBCB” es la abreviatura funcional de su función de módulo de terminación; “G1” lo ubica en el Grupo 1 de Mark V con un revestimiento protector de PCB estándar; y el “AAA” final denota dos revisiones funcionales con clasificación A y una revisión de ilustraciones con clasificación A.

Características principales:
Soporte de doble señal para detección de temperatura e industrial: Especializado en el manejo de señales de temperatura RTD y señales de bucle de corriente de 4-20 mA, que cubren las necesidades industriales básicas para la monitorización precisa de la temperatura y la transmisión de datos de sensores estándar.

Configuración de señal flexible a través de puentes: Permite dos personalizaciones críticas: 1) Ocho entradas de 4-20 mA se pueden cambiar con puentes a 0-1 mA para que coincidan con los requisitos de los sensores de baja corriente; 2) Los puentes alternan las entradas entre los modos de voltaje y corriente, adaptándose a diversas interfaces de sensores y sistemas.

Integración del núcleo Mark V: Posicionado en la ubicación siete del núcleo Mark V, con conectores JHH/JII dedicados para la transmisión de señales a la placa TCCB, lo que garantiza una integración perfecta en la cadena de señales del sistema de control Speedtronic y evita las brechas de compatibilidad.

Compatibilidad con alimentación de excitación aislada: Una de las tres placas de terminales Mark V que aceptan entradas de alimentación de excitación de CC aisladas de 21 V, lo que protege las señales RTD y de corriente sensibles de las interferencias eléctricas y garantiza un rendimiento estable en entornos industriales con mucho ruido.

Protección de voltaje estandarizada: Se basa en componentes estandarizados de la serie Mark V para la supresión y limitación de voltaje, lo que se alinea con los principios de diseño robustos de la serie y reduce los riesgos de falla de los componentes.

Etiquetado claro del hardware para el mantenimiento: Cuenta con un bloque de terminales largo, conectores de clavijas verticales distintos e interruptores de puente etiquetados, lo que simplifica el cableado, la solución de problemas y el reemplazo para los técnicos familiarizados con los sistemas Mark V.
