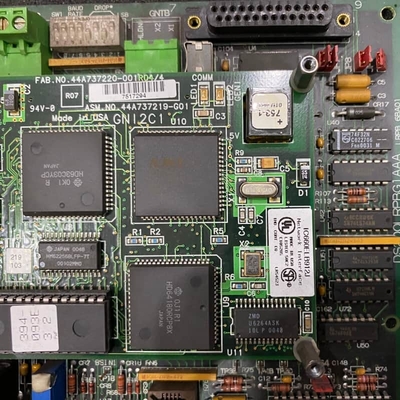

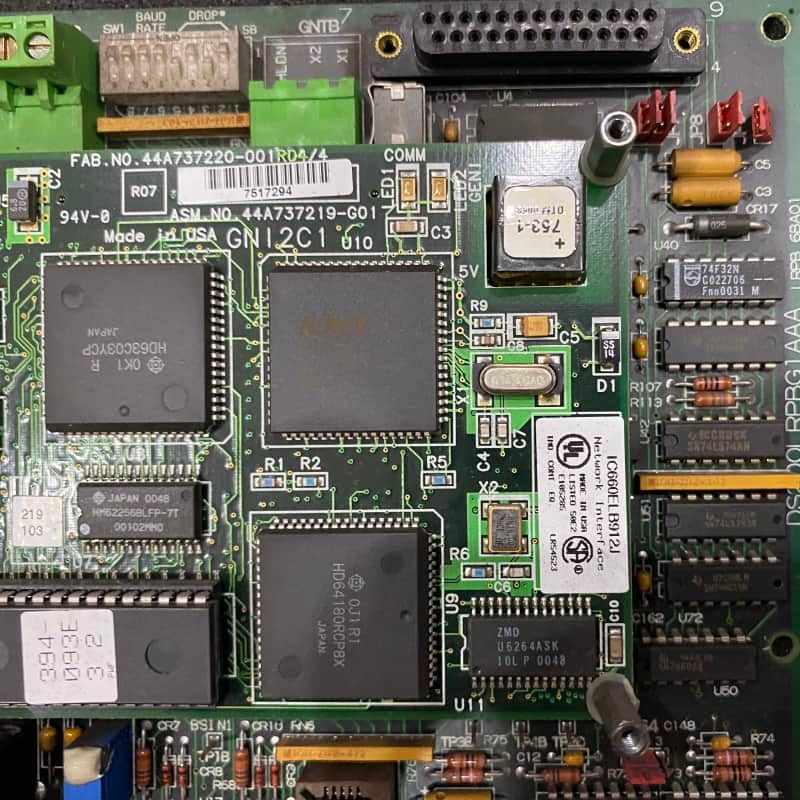

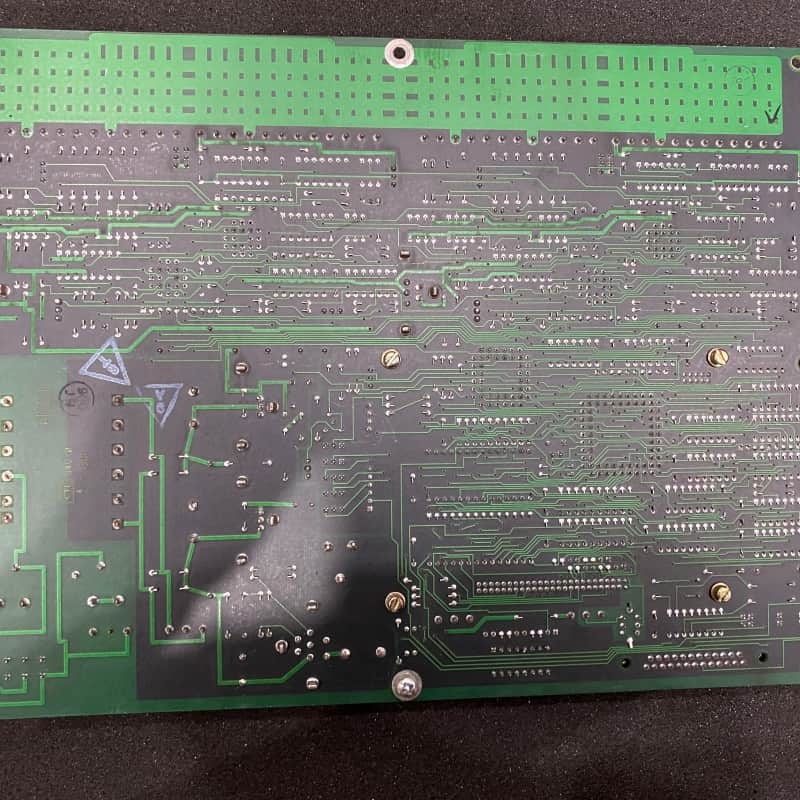

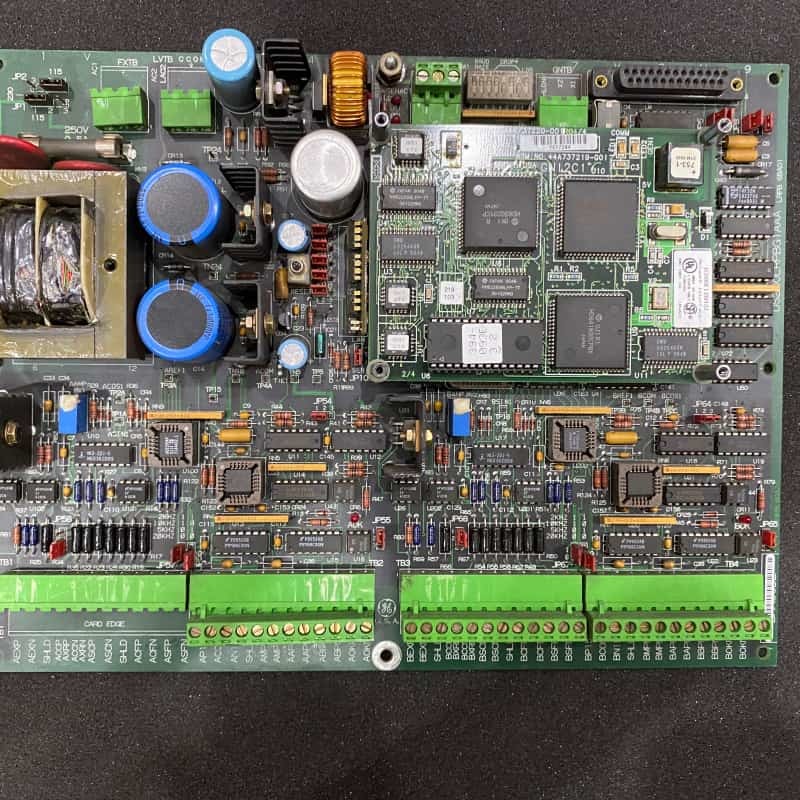

Panel de protección de línea GE DS200LPPAG1AAA 330mm x 200mm

Panel de protección de línea GE DS200LPPAG1AAA

Detalles del producto:

El GE DS200LPPAG1AAA es un panel de protección de línea diseñado exclusivamente para el sistema de control de turbinas Mark V de GE, una de las últimas líneas de productos de GE en integrar la tecnología de control Speedtronic patentada de la marca. Es una variante revisada de la placa principal original DS200LPPAG1, que incorpora tres actualizaciones clave que mejoran sus capacidades de protección de línea, lo que la distingue del modelo base.

Funcionalmente, su función principal es la protección de línea para los sistemas de control de turbinas, respaldada por hardware especializado: siete puentes configurables y dos bloques de terminales. Los puentes sirven para propósitos específicos: JP1–JP3 para la indicación de fusible fundido del filtro de línea MOV/CA, JP4/JP7 para la detección de corriente de tierra analógica del lado CA/CC, JP5 para la aplicación de voltaje del puente de la resistencia de puesta a tierra y JP6 para el filtrado de rizado SCR. También se incluyen puntos de prueba para las comprobaciones de mantenimiento, y la placa se monta en separadores de otro componente de la unidad, con cables de señal que se originan en ese componente.

Para la solución de problemas y el funcionamiento, aprovecha las herramientas de diagnóstico de la unidad para generar informes de estado sobre funciones y componentes; los informes se pueden ver en el panel o descargar en una computadora portátil para su comparación antes/después de las reparaciones. Una interfaz basada en menús permite tareas adicionales: descargar/cargar archivos a través de una computadora portátil, acceder a las secciones de configuración de la unidad para editar parámetros y control directo de la unidad a través de un teclado. El teclado permite a los operadores iniciar/detener la unidad y ajustar la velocidad sin modificar la configuración principal.
