El sistema de control de las turbinas GE Mark V DS215GASQG4AZZ01A 200 mm x 100 mm

GE Mark V DS215GASQG4AZZ01A(DS200SDCCG4AFD+DS200SLCCG3ACC) Sistema de Control de Turbina

Descripción del producto:

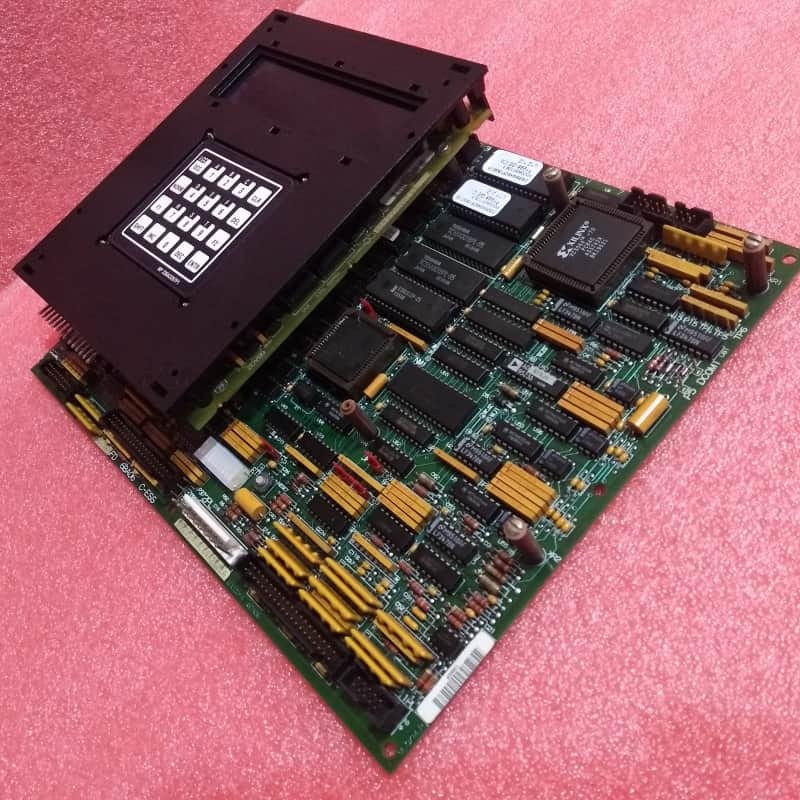

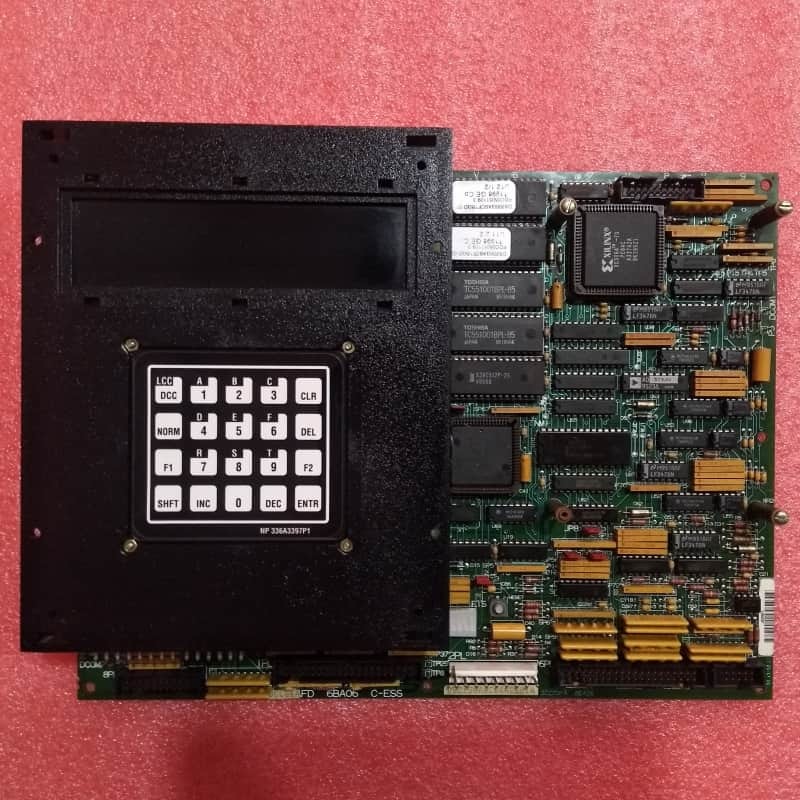

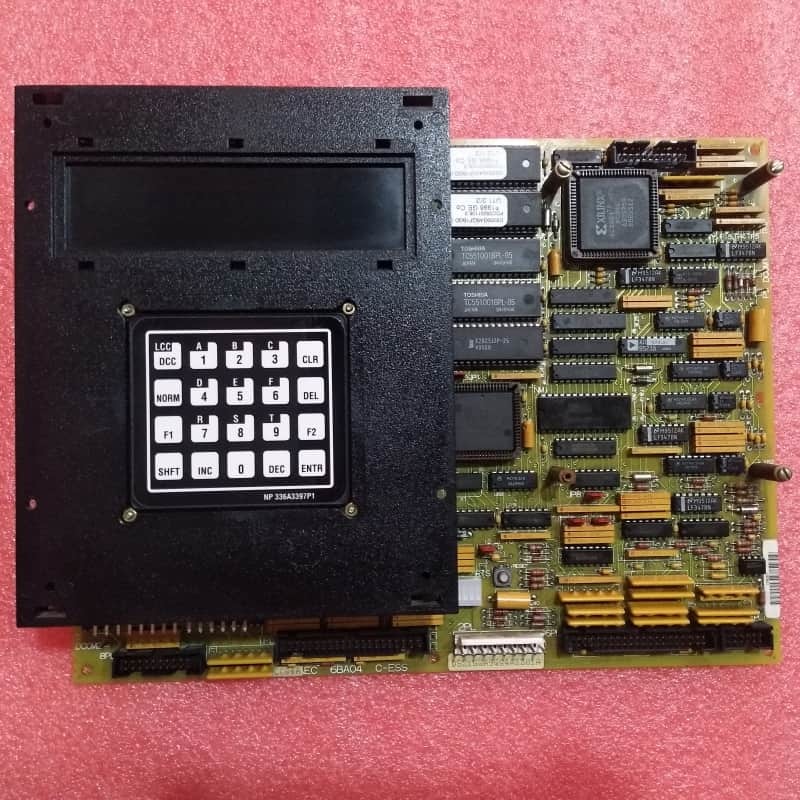

El GE Mark V DS215GASQG4AZZ01A es una tarjeta de control de accionamiento integrada que combina la funcionalidad principal de la DS200SDCCG4AEC (módulo principal de control de accionamiento) y la DS200SLCCG3ACC (tarjeta auxiliar de comunicaciones LAN), adaptada para el sistema de control de turbinas Mark V de GE. Como una unidad cohesiva, centraliza el control del accionamiento, el procesamiento de señales y las capacidades de comunicación LAN, asegurando el funcionamiento sin problemas de los accionamientos de turbinas de gas, vapor o eólicas, al tiempo que aprovecha la tecnología de control Speedtronic heredada de Mark V.

El módulo base DS200SDCCG4AFD alberga tres microprocesadores especializados:

Procesador de Control de Accionamiento (DCP): Gestiona la decodificación, el acceso directo a la memoria (DMA) y la entrada/salida (E/S) a nivel de sistema;
Procesador de Control de Motor (MCP): Maneja funciones de control de motor CC/CA, como el control de fase;
Co-Procesador de Motor (CMP): Procesa tareas intensivas en matemáticas más allá de la capacidad del MCP.

También incluye RAM compartida para el acceso simultáneo de múltiples procesadores, 10 LED en el panel frontal para la monitorización de funciones en tiempo real y la detección de fallos (mostrando códigos de fallo en decimal codificado en binario/BCD o binario según la gravedad del fallo), y hardware configurable (puentes JP tipo Berg y puentes de cable WJ, en su mayoría preestablecidos de fábrica) para la optimización del sistema. La tarjeta auxiliar DS200SLCCG3ACC añade funcionalidad de comunicación LAN, lo que permite a la unidad integrarse con redes de área local y ampliar la conectividad y el intercambio de datos con otros componentes del sistema.

Características principales:
Diseño de doble módulo integrado: Combina el DS200SDCCG4AEC (núcleo de control de accionamiento) y el DS200SLCCG3ACC (comunicaciones LAN), eliminando la necesidad de una instalación de módulos separados y simplificando el cableado del sistema.

Eficiencia de triple procesador: El DCP, MCP y CMP trabajan en colaboración, gestionando la E/S del sistema, el control del motor y los cálculos complejos, respectivamente, para garantizar la precisión y la capacidad de respuesta del control del accionamiento, cumpliendo con los altos requisitos de funcionamiento dinámico de las turbinas.Conectividad LAN:

El DS200SLCCG3ACC permite una integración LAN sin problemas, soportando la transmisión de datos entre la tarjeta de control de accionamiento y otros dispositivos en red para la monitorización y el control centralizados.Diagnóstico de fallos intuitivo:

10 LED proporcionan una retroalimentación visual clara sobre el estado del sistema; los códigos de fallo (en BCD o binario) permiten una rápida identificación de los problemas, reduciendo el tiempo de resolución de problemas.Configurable y ampliable:

Los puentes JP/WJ preestablecidos de fábrica garantizan la compatibilidad inmediata, mientras que los separadores en el DS200SDCCG4AEC admiten tarjetas opcionales adicionales (por ejemplo, procesadores de señal) para la futura expansión de funciones.Instalación y reemplazo seguros:

Se requiere la desconexión de la alimentación durante el mantenimiento; los módulos EPROM de las unidades defectuosas se pueden reutilizar en las placas de reemplazo, y las arandelas de nailon evitan daños en los tornillos, lo que garantiza un montaje seguro y duradero.
