La tarjeta de control de la unidad GE DS200SDCCG4AEC 330 mm x 200 mm x 100 mm

Tarjeta de Control de Accionamiento GE DS200SDCCG4AEC

Descripción del producto:

El GE DS200SDCCG4AEC es una tarjeta de control de accionamiento central para sistemas de accionamiento industrial (probablemente integrada con el sistema de control de turbina Mark V de GE), equipada con tres microprocesadores especializados: Procesador de Control de Accionamiento (DCP), Procesador de Control de Motor (MCP) y Co-Procesador de Motor (CMP), además de RAM compartida para acceso simultáneo de múltiples procesadores. El DCP gestiona tareas a nivel de sistema como la decodificación de selección de chip, el acceso directo a la memoria (DMA) y el control de interrupciones; el MCP maneja funciones específicas del motor; y el CMP procesa tareas intensivas en matemáticas más allá de la capacidad del MCP.

Contiene toda la funcionalidad de procesamiento de control de accionamiento, lo que permite la transmisión/recepción de señales con otras tarjetas, al tiempo que admite tarjetas auxiliares opcionales para agregar comunicación LAN o procesamiento de señales mejorado. Una matriz de 10 LED en el panel frontal facilita la monitorización de funciones en tiempo real y la detección de fallos, mostrando códigos en decimal codificado en binario (BCD) o binario según la gravedad del fallo. El hardware configurable (puentes JP tipo Berg y puentes de cable WJ) garantiza la alineación con los requisitos del sistema.

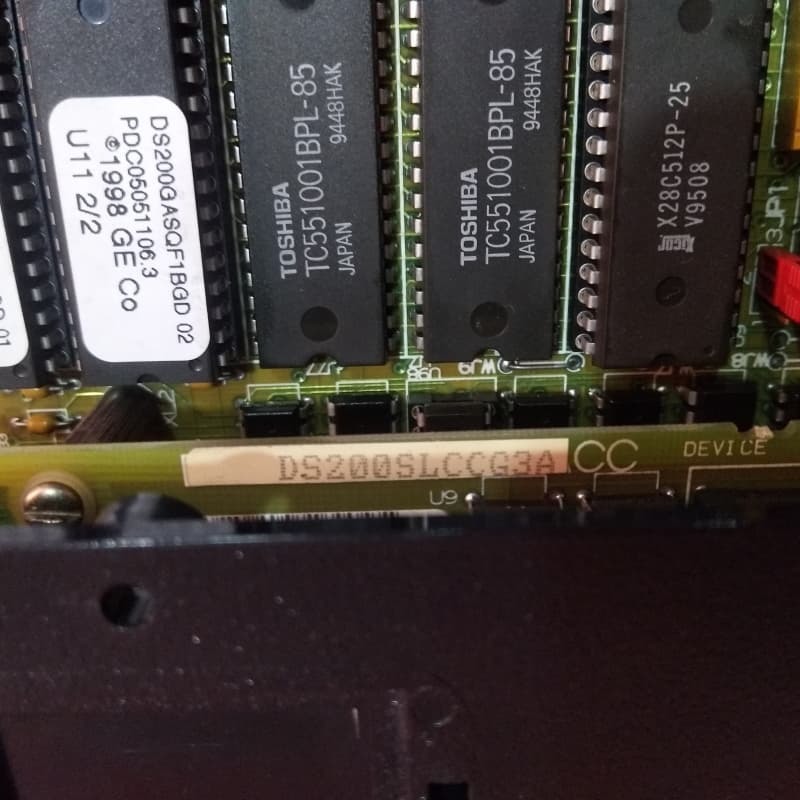

Para la instalación/reemplazo: Los separadores en la tarjeta aseguran las tarjetas opcionales; toda la alimentación debe desconectarse primero para evitar descargas eléctricas. Los cables de las tarjetas auxiliares deben desconectarse y los tornillos de fijación retirarse antes de la extracción. El reemplazo requiere volver a conectar las tarjetas/cables, utilizando arandelas de nailon de fábrica para evitar daños en los tornillos y asegurando que los soportes de plástico estén apretados. Los módulos EPROM de la tarjeta defectuosa también deben transferirse a la unidad de reemplazo, insertándolos suavemente en los conectores.

Características principales:

Funcionalidad ampliable: Admite tarjetas opcionales de LAN y procesador de señales, adaptándose a diversas necesidades de comunicación o procesamiento de señales.

Diagnóstico intuitivo: 10 LED con codificación de fallos BCD/binaria permiten una identificación rápida de problemas, reduciendo el tiempo de resolución de problemas.

Hardware configurable: Los puentes JP/WJ preestablecidos de fábrica garantizan la compatibilidad inmediata, con flexibilidad para ajustes del usuario.

Instalación segura: Requiere la desconexión de la alimentación; incluye separadores, compatibilidad con arandelas de nailon y directrices de transferencia de EPROM para garantizar un montaje fiable y sin daños.
