GE DS215GASCG4AZZ01A Tabla de alimentación 200 mm x 330 mm

GE DS215GASCG4AZZ01A(DS200SDCCG4AFD+DS200SLCCG3ACC) Placa de Fuente de Alimentación

Descripción del Producto:

El GE DS200SDCCG4AFD es una Placa Controladora de Accionamiento diseñada para el Sistema de Control de Turbinas Mark V de GE, que sirve como un componente central para la gestión de las operaciones de accionamiento de la turbina. La seguridad es primordial durante su instalación y mantenimiento: es obligatorio cumplir estrictamente las directrices de instalación para evitar descargas eléctricas o quemaduras, y los usuarios deben comprender plenamente estos protocolos de antemano para proteger al personal y garantizar la longevidad del sistema.

Como producto de la serie Mark V, carece de amplios materiales de instrucción originales en línea, por lo que su número de producto se convierte en una fuente clave de detalles de hardware. El prefijo "DS200" confirma el montaje normal de Mark V; otros fragmentos de nomenclatura indican un revestimiento de PCB estándar, revisiones triples y pertenencia al Grupo 4 de Mark V.

Funcionalmente, interactúa con otras placas Mark V a través de conectores integrados, pero no incluye chips EPROM instalados de fábrica (los usuarios que necesiten EPROM deben optar por placas DS215 con nombres similares). Su hardware incluye interruptores de puente, puntos de prueba TP, matrices de red de resistencias y circuitos integrados, con supresión de voltaje que se basa en componentes estándar de Mark V (resistencias, condensadores, diodos, circuitos integrados especializados). Para la gestión de fallos, cuenta con un botón RESET y cuatro disparadores de reinicio: pulsación manual del botón, entrada de CC de +5 a +24 V en las interfaces de cliente STBA/NTB/3TB, reinicios programados por software y activación automática del sistema de vigilancia.

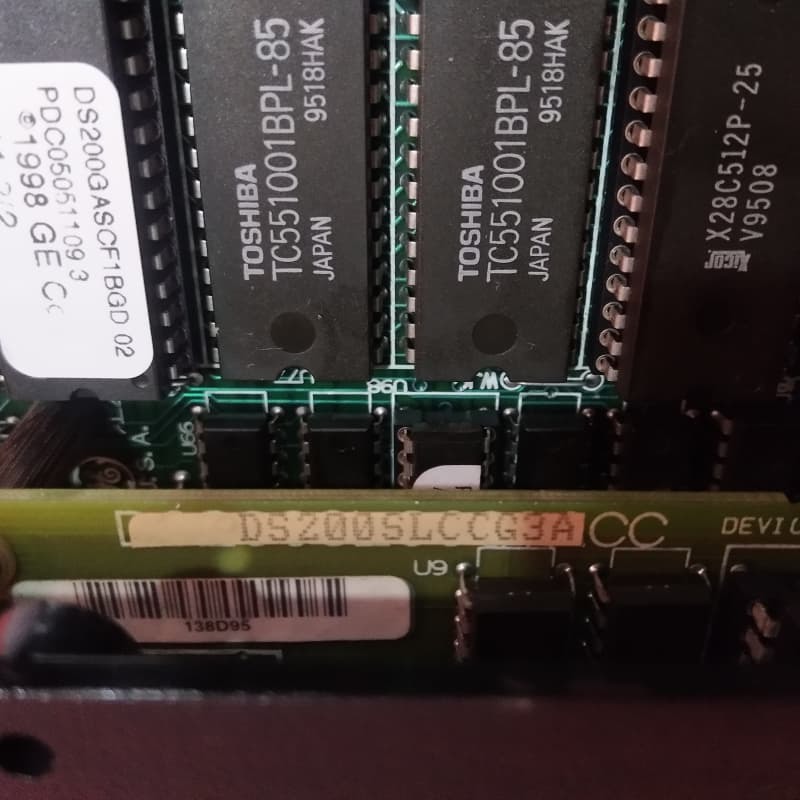

El DS200SLCCG3ACC es una Placa de Comunicación LAN (Red de Área Local) desarrollada por General Electric (GE) específicamente para la serie Mark V, la línea de sistemas de control de turbinas heredada de GE, ahora obsoleta debido a la interrupción de la fabricación años después de su lanzamiento inicial. A pesar de su obsolescencia, la serie Mark V sigue siendo significativa como una de las últimas líneas de productos GE Mark en integrar la tecnología de control Speedtronic patentada de la marca, que ha sido durante mucho tiempo una piedra angular de la automatización fiable de turbinas. Esta placa está diseñada para la adaptación en una amplia gama de accionamientos y excitadores de GE, desempeñando un papel fundamental en la habilitación de la comunicación en red para sistemas de control de turbinas eólicas, de vapor y de gas, aplicaciones centrales para la funcionalidad de la serie Mark V.

Sus características de hardware y funcionales principales están adaptadas para optimizar la integración LAN con los accionamientos host: proporciona circuitos aislados y no aislados para la comunicación del accionamiento, lo que garantiza la integridad de la señal en diferentes configuraciones del sistema. En su núcleo se encuentra un Procesador de Control LAN (LCP) integrado que procesa todas las señales LAN entrantes y salientes; la memoria del programa del LCP se almacena en dos cartuchos EPROM extraíbles, lo que permite actualizaciones o reemplazos de software fáciles. Para facilitar el intercambio de datos entre la red y el accionamiento, la placa utiliza RAM de doble puerto para permitir una interfaz perfecta entre el LCP y el Procesador de Control del Accionamiento (DCP) del accionamiento host.

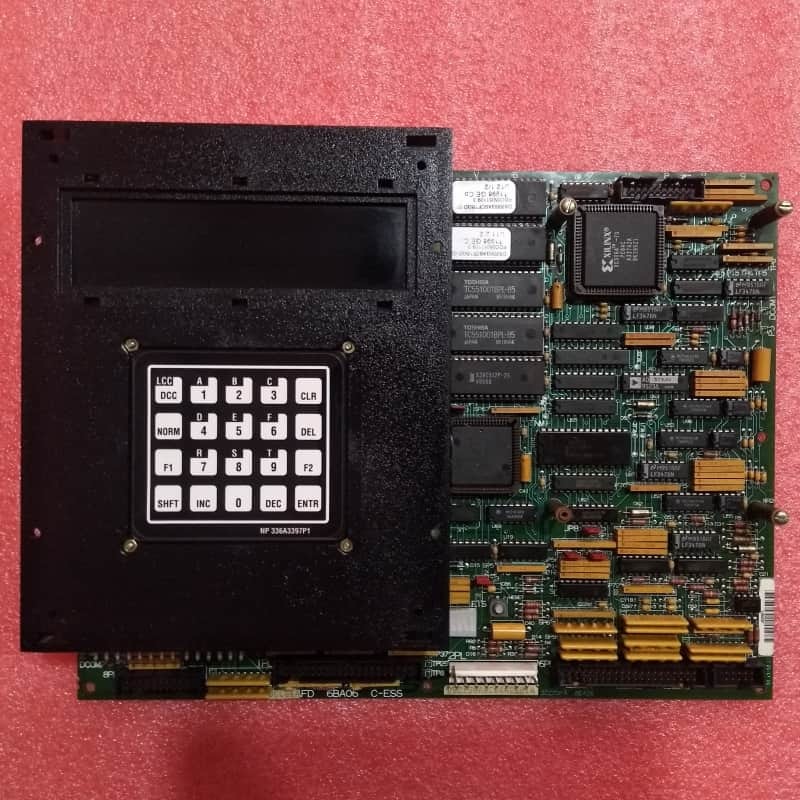

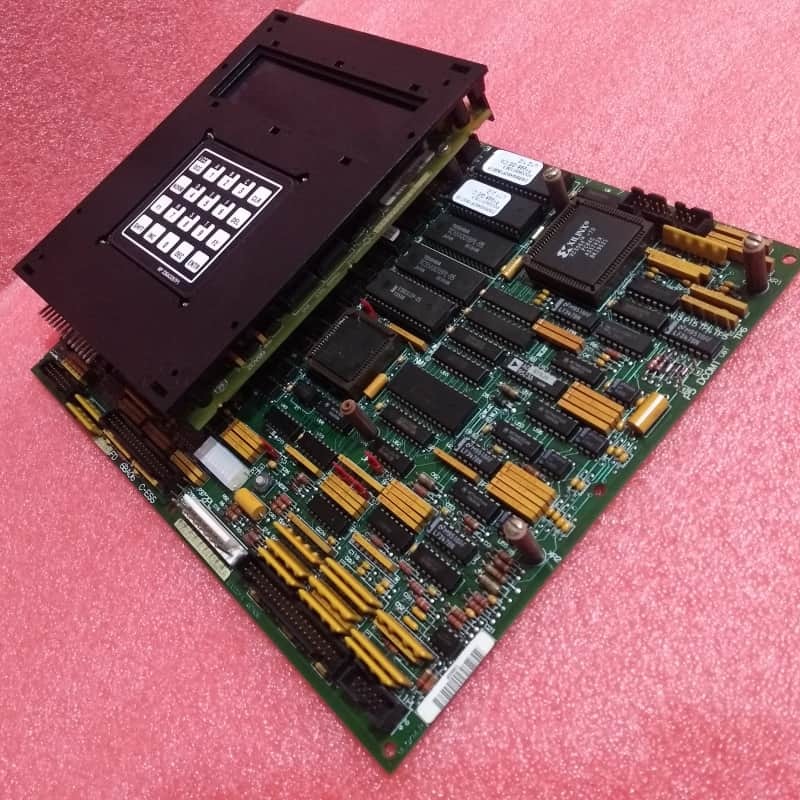

Para una gestión del sistema fácil de usar, el DS200SLCCG3ACC admite un teclado programador alfanumérico acoplable, que otorga acceso a diagnósticos del sistema, configuraciones y comprobaciones de estado en tiempo real, lo que simplifica el mantenimiento y la solución de problemas para los técnicos. La protección de voltaje está garantizada a través de un conjunto de componentes estándar de Mark V, incluidos rectificadores, condensadores y diodos, mientras que un revestimiento de PCB basado en la prioridad funcional añade una capa adicional de durabilidad al proteger el hardware crítico del estrés ambiental.
