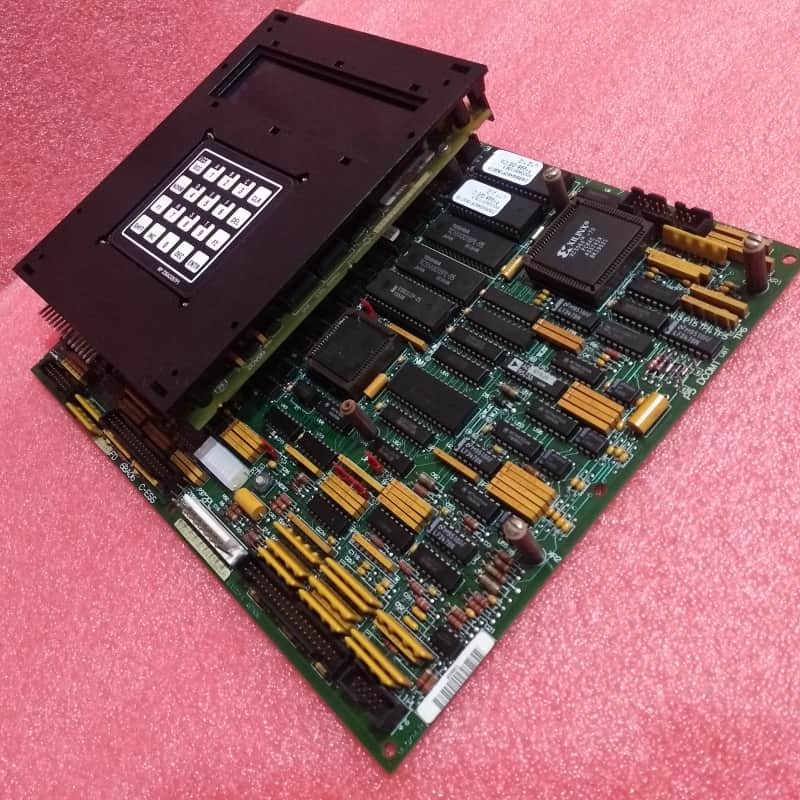

Tarjeta de control de accionamiento GE Mark V DS215GASCG4AZZ01A 330 mm x 200 mm

Tarjeta de Control de Accionamiento GE MARK V DS215GASCG4AZZ01A(DS200SDCCG4AEC+DS200SLCCG3ACC)

Descripción del producto:

El GE Mark V DS215GASCG4AZZ01A es una Tarjeta de Control de Accionamiento todo en uno diseñada para el sistema de control de turbinas Mark V de GE, pero significativa como una de las últimas series GE Mark en integrar la tecnología de control Speedtronic patentada de la marca. Diseñada para garantizar el funcionamiento sin problemas de los accionamientos de turbinas de gas, vapor y viento, combina dos módulos principales en una unidad cohesiva: el DS200SDCCG4AEC (módulo de control de accionamiento principal) y el DS200SLCCG3ACC (tarjeta auxiliar de comunicaciones LAN), centralizando el control del accionamiento, el procesamiento de señales y la conectividad de red para simplificar el diseño del sistema y reducir la complejidad del cableado.

Módulo principal 1: DS200SDCCG4AEC (Módulo de control de accionamiento principal)

Como núcleo de control, este módulo sustenta la funcionalidad del accionamiento de la turbina con capacidades especializadas de procesamiento y monitoreo:

Arquitectura de triple procesador: Tres microprocesadores dedicados trabajan en tándem para optimizar el rendimiento:

Procesador de control de accionamiento (DCP): Gestiona tareas a nivel de sistema, como decodificación, acceso directo a la memoria (DMA) y operaciones de entrada/salida, asegurando un flujo de datos fluido entre los componentes.

Procesador de control del motor (MCP): Maneja funciones específicas del motor CC/CA para regular el movimiento del accionamiento de la turbina con precisión.

Co-Motor Processor (CMP): Realiza cálculos intensivos en matemáticas más allá de la capacidad del MCP, soportando las demandas de operación de alta dinámica de las turbinas.

RAM compartida: Permite el acceso simultáneo de los tres procesadores, minimizando la latencia de datos y mejorando la capacidad de respuesta en tiempo real.

Diagnósticos intuitivos: 10 LED del panel frontal proporcionan retroalimentación visual del estado, mostrando códigos de falla en formato decimal codificado binario (BCD) o binario, lo que permite a los técnicos identificar y resolver problemas rápidamente.

Hardware configurable: Incluye puentes JP tipo Berg y puentes de cable WJ para adaptar el módulo a los requisitos específicos del sistema. Los separadores también admiten tarjetas opcionales adicionales para la expansión de funciones futuras.

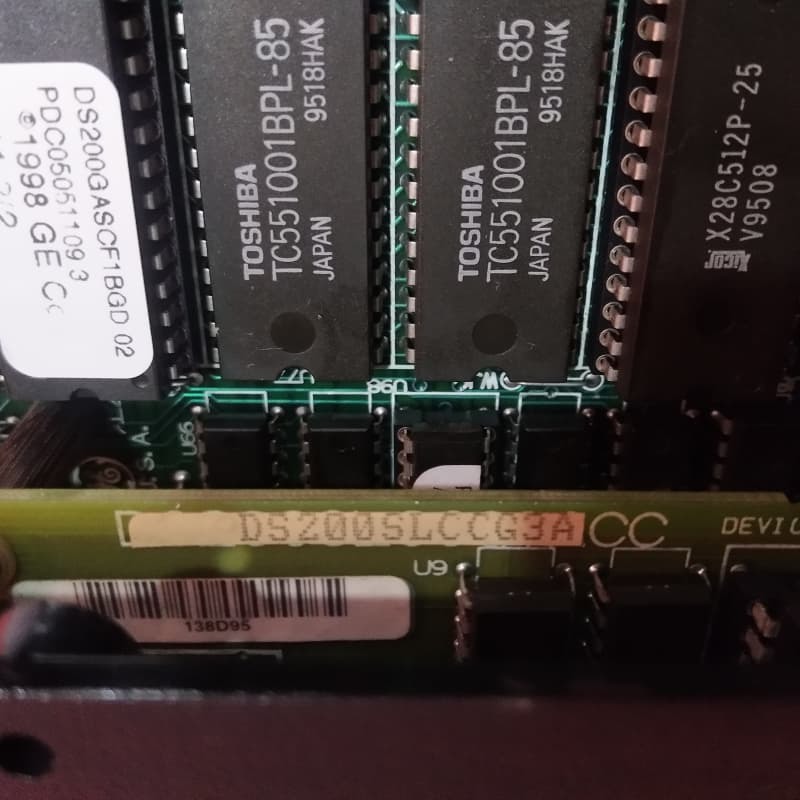

Módulo principal 2: DS200SLCCG3ACC (Tarjeta auxiliar de comunicaciones LAN)

Esta tarjeta auxiliar agrega conectividad de red crítica, lo que permite que el DS215GASCG4AZZ01A se integre con las redes de área local (LAN) e intercambie datos con otros componentes del sistema. Una variante revisada de la placa matriz DS200SLCCG3 original, incorpora tres actualizaciones clave: dos revisiones funcionales (que impulsan la estabilidad y compatibilidad de la comunicación) y una revisión de la ilustración (que mejora la durabilidad de los componentes). Sus características clave incluyen:

Comunicación de doble circuito: Ofrece circuitos aislados y no aislados para señales LAN de accionamiento, lo que garantiza la integridad de la señal en diversas configuraciones del sistema.

Procesador de control LAN (LCP): Sirve como el centro de comunicación, procesando todas las señales LAN entrantes y salientes. Su memoria de programa se almacena en dos cartuchos EPROM extraíbles, lo que permite actualizaciones o reemplazos de software fáciles.

Intercambio de datos sin problemas: Utiliza RAM de doble puerto para conectar el LCP con el DCP del DS200SDCCG4AEC, lo que permite la transferencia de datos fluida entre la LAN y el núcleo de control del accionamiento.

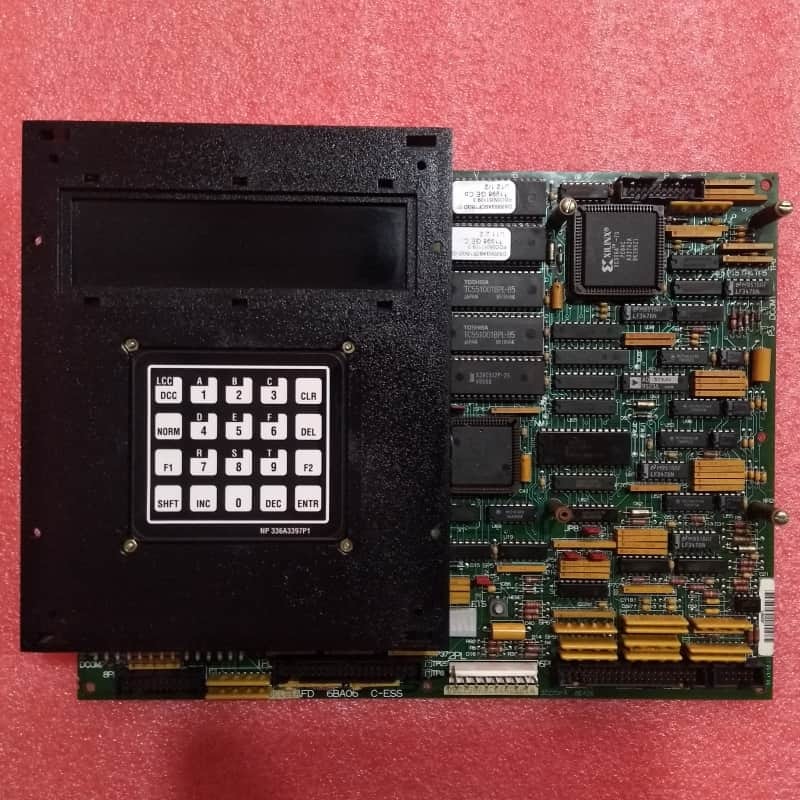

Gestión fácil de usar: Admite un teclado programador alfanumérico acoplable, que otorga acceso a diagnósticos del sistema, configuraciones y comprobaciones de estado en tiempo real para simplificar el mantenimiento.

Durabilidad y protección: Aprovecha los componentes estándar Mark V para la protección de voltaje, además de un recubrimiento de PCB basado en prioridad funcional que protege el hardware crítico del estrés ambiental.

Información sobre el número de producto: Su número de pieza codifica detalles clave: “DS200” confirma el montaje normal Mark V y la fabricación nacional en EE. UU.; “SLCC” denota la funcionalidad de comunicación LAN; “G3” lo ubica en Mark V Group 3; y “ACC” indica sus tres revisiones.

Características clave del DS215GASCG4AZZ01A integrado

Integración todo en uno: Combina el control del accionamiento y la comunicación LAN en una sola unidad, eliminando la instalación de módulos separados y reduciendo la complejidad del cableado.

Legado Speedtronic: Aprovecha la tecnología Speedtronic de Mark V para garantizar un rendimiento confiable y probado en la industria para los accionamientos de turbinas.

Eficiencia de triple procesador: La colaboración DCP/MCP/CMP ofrece un control de accionamiento preciso y receptivo, que satisface las necesidades de alta dinámica de las turbinas de gas, vapor y viento.

Conectividad LAN sin problemas: El DS200SLCCG3ACC permite la monitorización y el control centralizados a través de LAN, lo que permite el intercambio de datos con dispositivos en red.

Mantenimiento simplificado: Los diagnósticos LED intuitivos, las EPROM extraíbles y un teclado programador reducen el tiempo de resolución de problemas y reparación.
