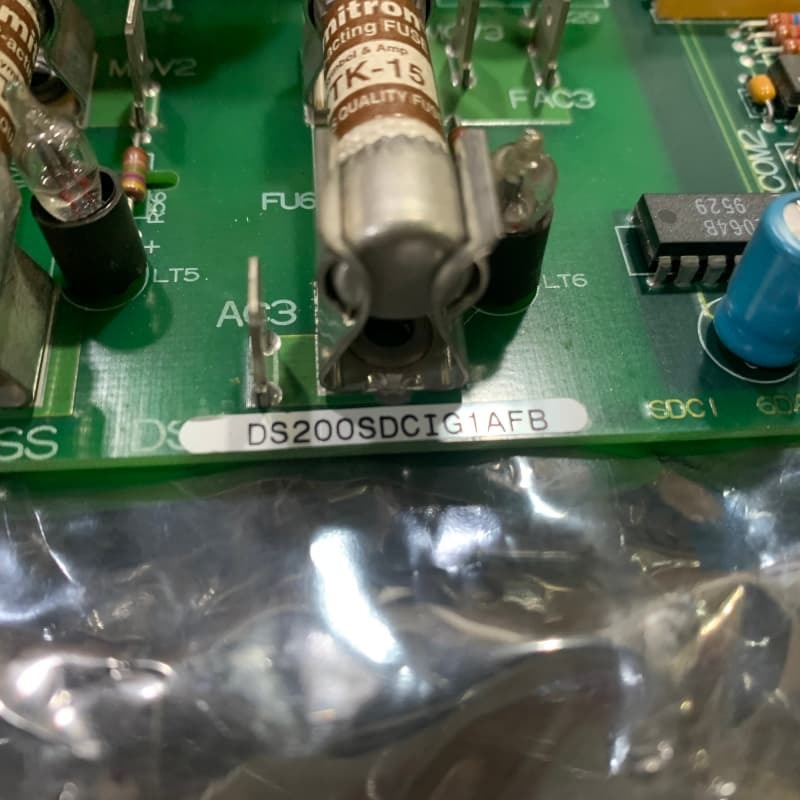

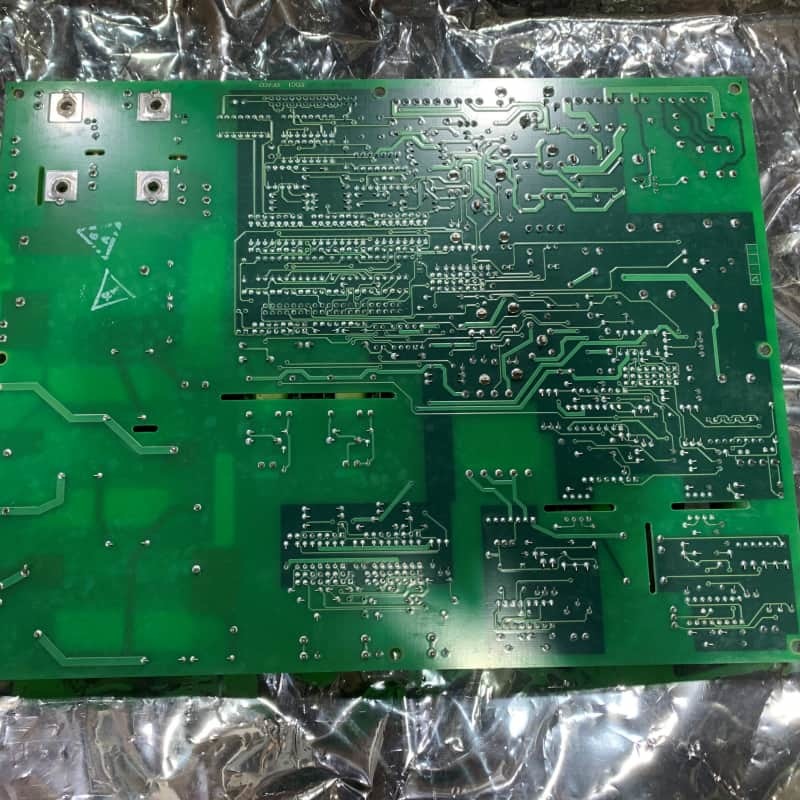

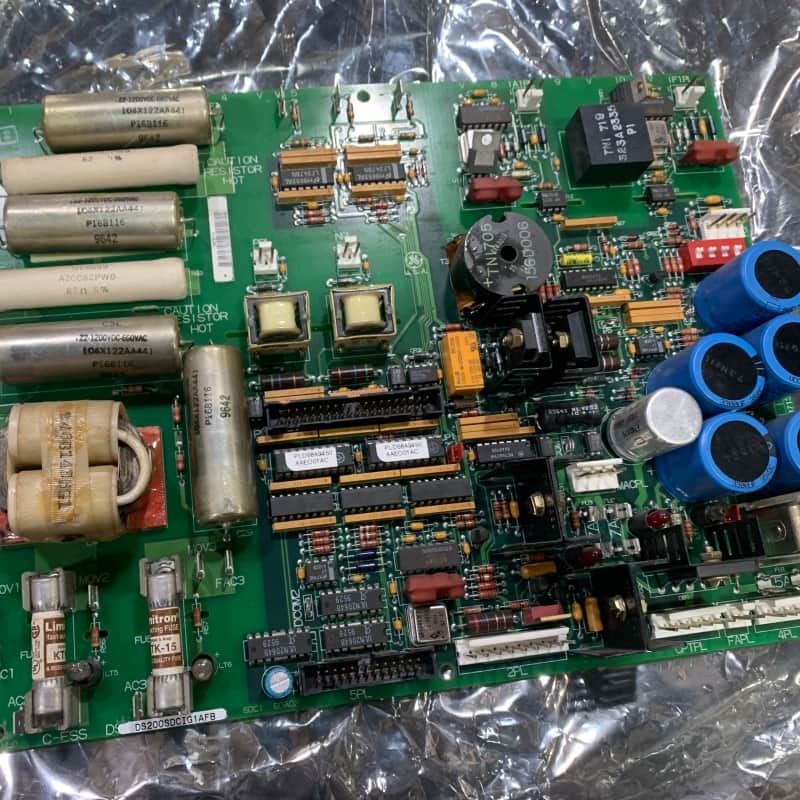

GE DS200SDCIG2AFB Tabla de alimentación de corriente continua 200 mm x 330 mm

Se aplicarán las siguientes medidas:

Descripción del producto:

El GELas condiciones de las condiciones de ensayo se determinarán en el anexo I.es una placa de suministro de energía y instrumentación de CC perteneciente a la serie Mark V de GE, una de las últimas líneas de GE que integra la tecnología de control Speedtronic patentada.Como una variante revisada de la placa base DS200SDCIG2 original, conserva el estilo de montaje estándar Mark V y sirve a los sistemas de control de accionamiento DC2000.

Diseñado para uso en excitadores externos, maneja voltajes de entrada de hasta 600 VAC, proporcionando potencia lógica y circuitos de interfaz mientras instrumenta señales de motores CC y líneas CA.El hardware clave incluye circuitos de conductores de compuertas SCR de armaduras, circuitos de potencia del campo del motor, dos saltadores configurables por el usuario (JP1 para la independencia del contactor MD/MA, JP2 para el tiempo de abandono del contactor MA) y circuitos de accionamiento del contactor-----relé K2 como relé piloto,CNPL para la potencia del contactor MA de 115 VAC, MACPL para 24 VDC MD contactor salida FET. sensible a la estática, requiere una correa de puesta a tierra durante el manejo. para el reemplazo, apagar el motor, coincidir con la configuración del saltador a la placa antigua,y hacer referencia al manual GEI-100173.

Características:

Optimización del excitador externo:Adaptado para excitadores externos, soportando hasta 600 entradas de VAC para satisfacer las diversas necesidades del sistema de alimentación de los accionamientos DC2000.

Precisión de control del contactor:Integra el relé K2, conectores dedicados (CNPL / MACPL) y saltadores (JP1/JP2) para afinar el funcionamiento del contactor MA / MD, lo que permite una independencia y un tiempo de abandono personalizables.

Manipulación protegida:Clasificado como sensible a la situación estática, que requiere correas de puesta a tierra para evitar daños en los componentes durante la instalación o el reemplazo.

Reemplazo de entrada:Sirve como sustituto principal de otras placas SDCI Mark V, con requisitos claros para que coincidan con los ajustes del saltador para una integración del sistema sin fisuras

Parámetros técnicos:
