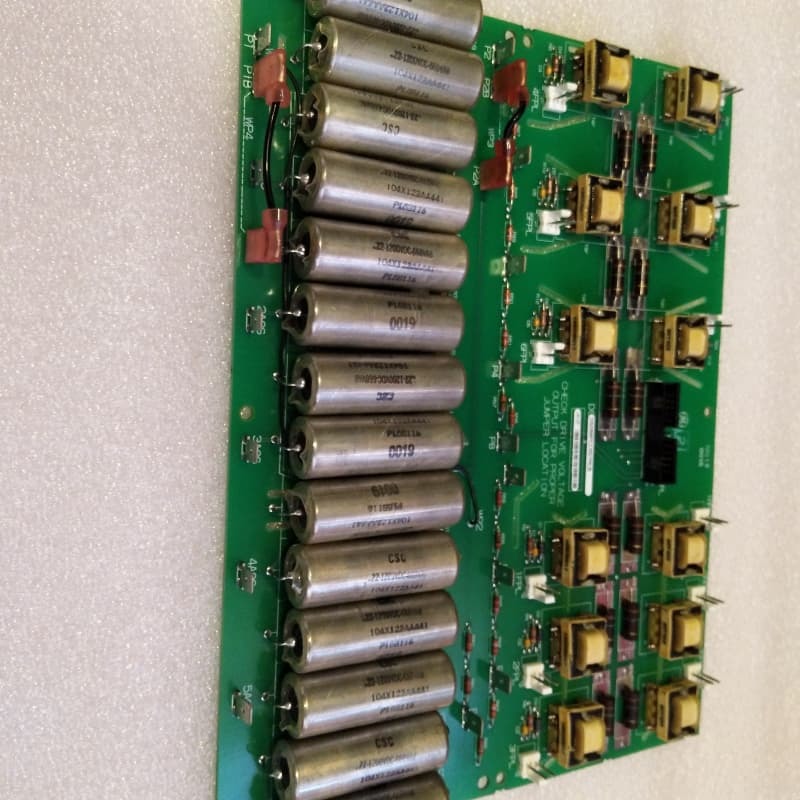

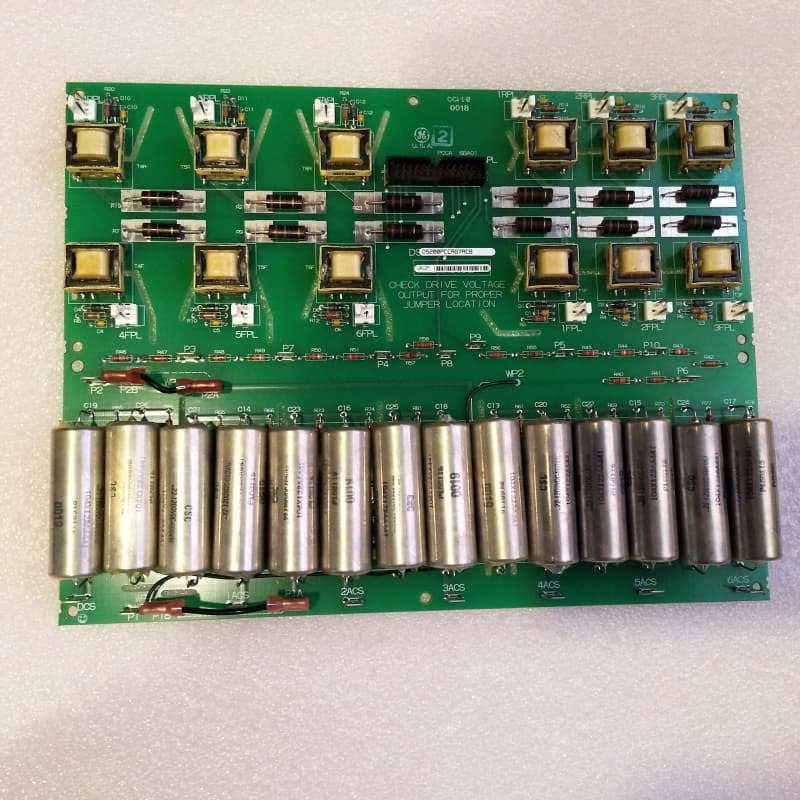

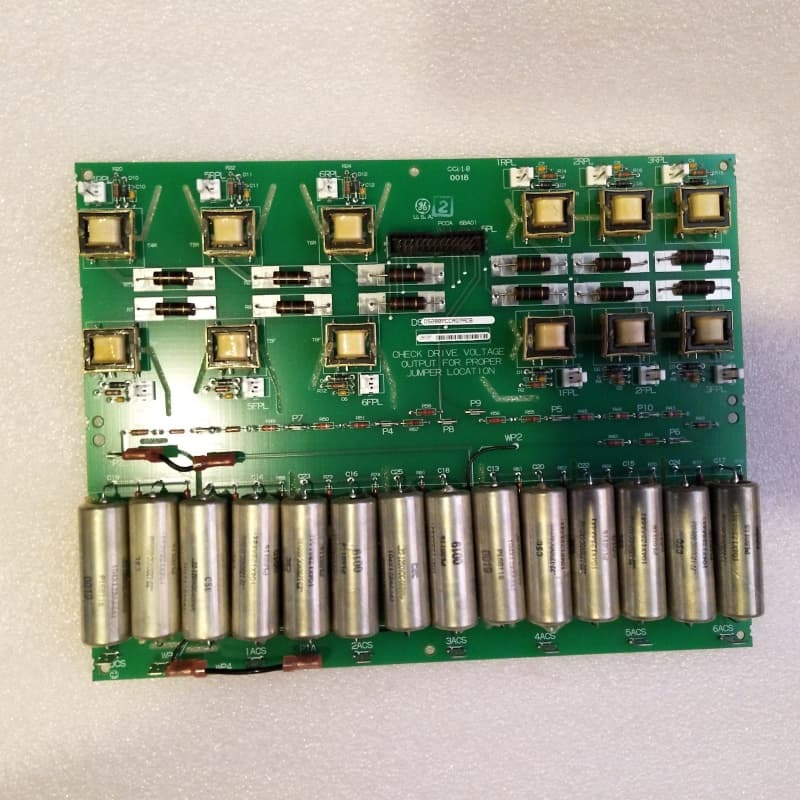

Placa de conexión de alimentación CC GE DS200PCCAG7ACB 330 mm x 200 mm

Tarjeta de Conexión de Alimentación CC DS200PCCAG7ACB de GE

Detalles del producto:

El GE DS200PCCAG7ACB es una tarjeta de conexión de alimentación CC (PCCA) que pertenece a las series DC2000 y Mark V de Sistemas de Control Industrial de GE. Actúa como una interfaz crítica entre los accionamientos de CC200 y los puentes de potencia SCR, lo que permite una transferencia y un control de potencia estables. Cabe destacar que no es reparable y requiere una sustitución completa en caso de mal funcionamiento. Clasificada como Grupo 7, cuenta con amortiguadores AC/DC, compatibilidad con bastidores de estilo C/G y tarjetas de alimentación SDCI, tolerancia de voltaje de CA <600 V rms, fusibles/reactores de línea y soporte para transformadores de bus separados/comunes.

Físicamente, incluye cuatro puentes etiquetados ajustables para la personalización, además de circuitos amortiguadores y transformadores de impulsos para la protección contra sobretensiones. La instalación requiere el apagado de la alimentación del accionamiento; se recomienda tiempo de inactividad para el mantenimiento según las directrices de GE.

Características principales:
Compatibilidad de doble serie: Funciona con los accionamientos de la serie DC2000 y los sistemas Mark V, sirviendo como una interfaz dedicada entre los accionamientos DC200 y los puentes de potencia SCR.

Especificaciones específicas del Grupo 7: La designación “G7” garantiza amortiguadores AC/DC, ajuste de bastidor C/G, compatibilidad con la fuente de alimentación SDCI y operación de CA <600 V rms, adaptada a las necesidades específicas de energía industrial.

Diseño no reparable: Carece de piezas reparables; se requiere una sustitución completa en caso de mal funcionamiento, lo que simplifica las decisiones de mantenimiento.

Puentes personalizables: Cuatro puentes etiquetados permiten la configuración para diferentes conexiones de terminales, adaptándose a los requisitos del sistema.

Protección contra sobretensiones: Integra circuitos amortiguadores y transformadores de impulsos para proteger contra las fluctuaciones de voltaje, mejorando la fiabilidad del puente SCR y del accionamiento.

Instalación alineada con el mantenimiento: La instalación con la alimentación apagada permite el mantenimiento concurrente del accionamiento, optimizando el tiempo de inactividad y prolongando la vida útil del accionamiento.
