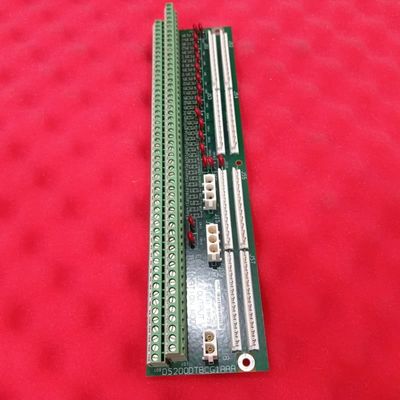

GE DS200DTBCG1AAA Tabla de terminales de salida de contacto 100 mm x 200 mm
| Lugar de origen | EE.UU |
|---|---|
| Nombre de la marca | GE |
| Certificación | COO |
| Número de modelo | DS200DTBCG1AAA |
| Cantidad de orden mínima | 1 |
| Precio | $1000 |
| Tiempo de entrega | 5-7 días |
| Condiciones de pago | T/T |
| Capacidad de la fuente | 999 |
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Nombre | GE Mark v DS200DTBCG1AAA Módulo de terminación de salida de contacto | ID de producto | DS200DTBCG1AAA |
|---|---|---|---|
| Serie | Mark V | Ancho de redes de productos | 100 mm |
| Altura de la red de productos | 200 mm | Profundidad/longitud de la red del producto | 330 mm |
| Peso de la red del producto | 2 kg | Garantía | 1 año |
| Resaltar | Panel de control de las turbinas GE,placa terminal de salida de contacto 100 mm x 200 mm,GE DS200DTBCG1AAA con garantía |
||
Descripción de producto
GE DS200DTBCG1AAA Tarjeta de Terminal de Salida de Contacto 100mm x 200mm
Descripción general del producto
El GE DS200DTBCG1AAA es un módulo de terminación de salida de contacto diseñado para la serie de sistemas de control de turbinas Mark V heredados de GE. Este módulo incorpora la tecnología Speedtronic patentada y se utiliza para controlar turbinas de gas, vapor y viento compatibles con GE. Representa una versión revisada del módulo DS200DTBCG1 original, con una única actualización funcional con clasificación A.
Especificaciones técnicas
Instalado en las ubicaciones Q11, Q21 y Q51 dentro del sistema Mark V, su función principal es terminar y enrutar las señales de salida de contacto. En las posiciones Q21/Q51, se conecta a 30 relés en la placa TCRA, mientras que en la posición Q11, se conecta a 4 relés de salida de contacto TCRA con puentes especializados para el control de la válvula de purga del colector de gas.
Características físicas
El módulo cuenta con dos bloques de terminales, 2 conectores de bayoneta de tres hilos y 1 de dos hilos, 10 puentes y conectores dedicados (JS1-JS8, J8 y J15/J16). El montaje y el enrutamiento de cables adecuados son fundamentales para un rendimiento óptimo.
Características principales
- Integración heredada Mark V Speedtronic: Diseñado específicamente para el control de turbinas del sistema Mark V, utilizando la probada tecnología Speedtronic de GE para una integración perfecta con configuraciones heredadas.
- Configuración específica de la ubicación: Se adapta a las posiciones Q11 y Q21/Q51 para satisfacer las diversas necesidades de salida de la turbina.
- Gestión de señales de alta densidad: Dos bloques de terminales manejan eficientemente hasta 220 cables de señal, con conectores dedicados para una señal de relé precisa y enrutamiento de energía.
- Mitigación de interferencias: Requiere una estricta separación de cables o cables blindados para evitar el ruido de la señal, lo que garantiza una transmisión de salida precisa. Los cables de fibra óptica se pueden agrupar de forma segura con los cables de alimentación.
- Seguridad térmica: Se basa en el flujo de aire de accionamiento sin obstrucciones; el montaje adecuado evita que los haces de cables bloqueen las rejillas de ventilación, protegiendo los componentes calentados.
Requisitos de instalación
Los cables de señal deben separarse de los cables de alimentación "ruidosos" para evitar interferencias, y el flujo de aire no debe bloquearse para evitar el sobrecalentamiento. La gestión adecuada de los cables es esencial para un rendimiento y una longevidad óptimos.
