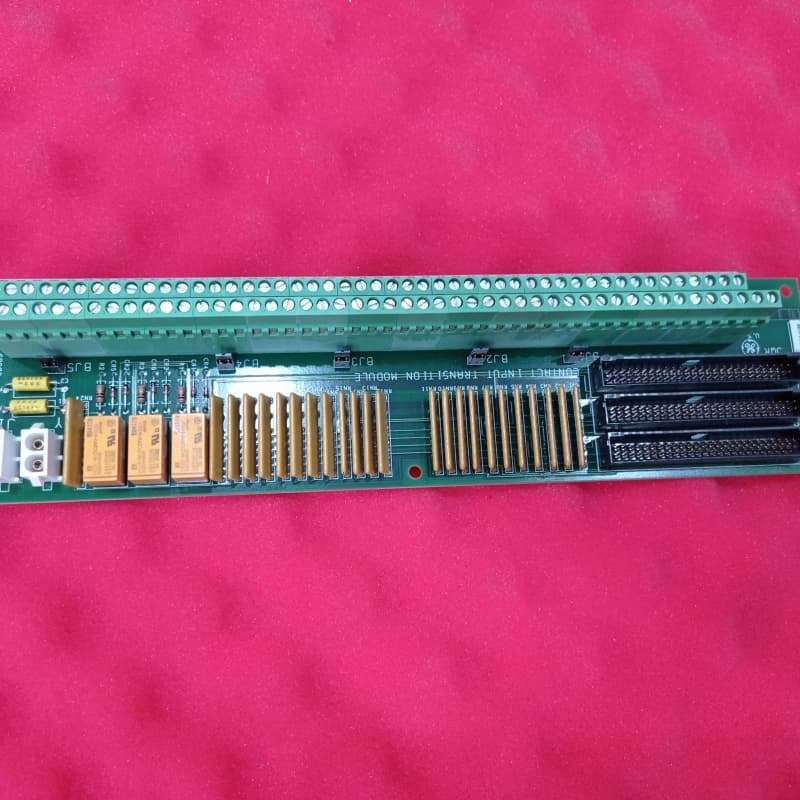

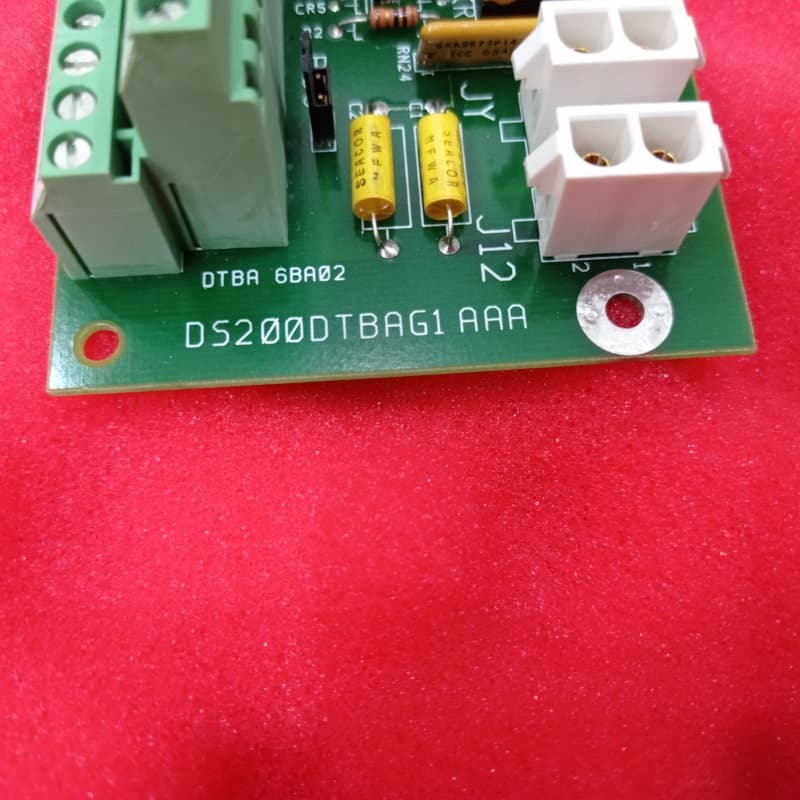

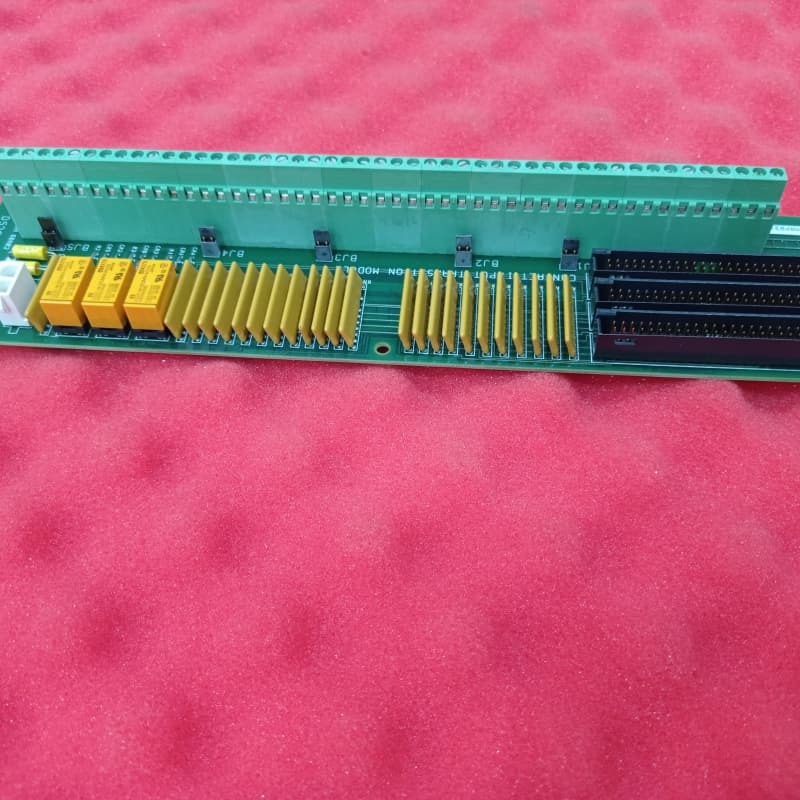

El panel de terminales digitales GE DS200DTBAG1A 200 mm x 100 mm

GE DS200DTBAG1A Tarjeta de Terminal de Contacto Digital

Descripción del Producto

La GE DS200DTBAG1A es una Tarjeta de Terminal de Contacto Digital (DTBA), parte de la Serie Mark V LM de GE, diseñada para sistemas de gestión de control de turbinas de gas. Clasificada como un Módulo de Terminación de Entrada de Contacto, se instala en las ubicaciones Q11, Q21 y Q51 dentro de los núcleos digitales, sirviendo como una interfaz crítica entre las entradas de contacto y la TCDA.

Su función principal es enrutar las primeras 46 entradas de contacto de un núcleo digital a la tarjeta TCDA, con la inversión de detección de entrada configurable a través de la configuración de E/S de la TCDA para la funcionalidad a prueba de fallos. Dibuja 125 VCC de potencia a través del conector JY y admite dos opciones de voltaje de excitación para la entrada de contacto a través de la tarjeta de terminal TB2, implementadas en fábrica. El controlador Mark V LM utiliza su potencia para proporcionar voltaje de interrogación con limitación de corriente y aislamiento de fusibles para las entradas. Los puentes en la tarjeta aíslan las conexiones a tierra de campo cortando el voltaje de interrogación, agrupados en conjuntos de 8 contactos, y requieren el apagado de la turbina para los ajustes. También permite a la TCDA marcar con la hora los cambios de estado de la entrada de contacto en 1 ms y ejecuta diagnósticos continuos para alertar sobre fallas en el circuito.

Características Clave
Integración con Turbina de Gas Mark V LM: Diseñado explícitamente para sistemas de control de turbinas de gas Mark V LM, lo que garantiza una compatibilidad perfecta con los núcleos digitales y las tarjetas TCDA.

Entradas a Prueba de Fallos Configurables: Las entradas de contacto se pueden invertir a través de la Configuración de E/S de la TCDA para habilitar la operación a prueba de fallos, adaptándose a los requisitos críticos de seguridad de la turbina.

Soporte de Voltaje de Excitación Dual: Ajustado de fábrica para usar excitación de 125 VCC o 24 VCC para las entradas de contacto, lo que coincide con las diversas necesidades de energía del sistema.

Aislamiento de Tierra y Seguridad: Las conexiones a tierra de campo se aíslan utilizando puentes que cortan el voltaje de interrogación; los ajustes de los puentes están restringidos a los apagados de la turbina por seguridad.

Monitoreo y Diagnóstico Precisos: Permite a la TCDA marcar con la hora los cambios de estado de la entrada en 1 ms y ejecuta comprobaciones de diagnóstico continuas, activando alertas para fallas en el circuito para minimizar el tiempo de inactividad.

Aislamiento Óptico: Todas las entradas de contacto están ópticamente aisladas por la tarjeta TCDA, lo que evita interferencias eléctricas y protege los circuitos de control sensibles.
