Placa de terminación GE DS200CTBAG1ADD 330mm x 100mm Mark V

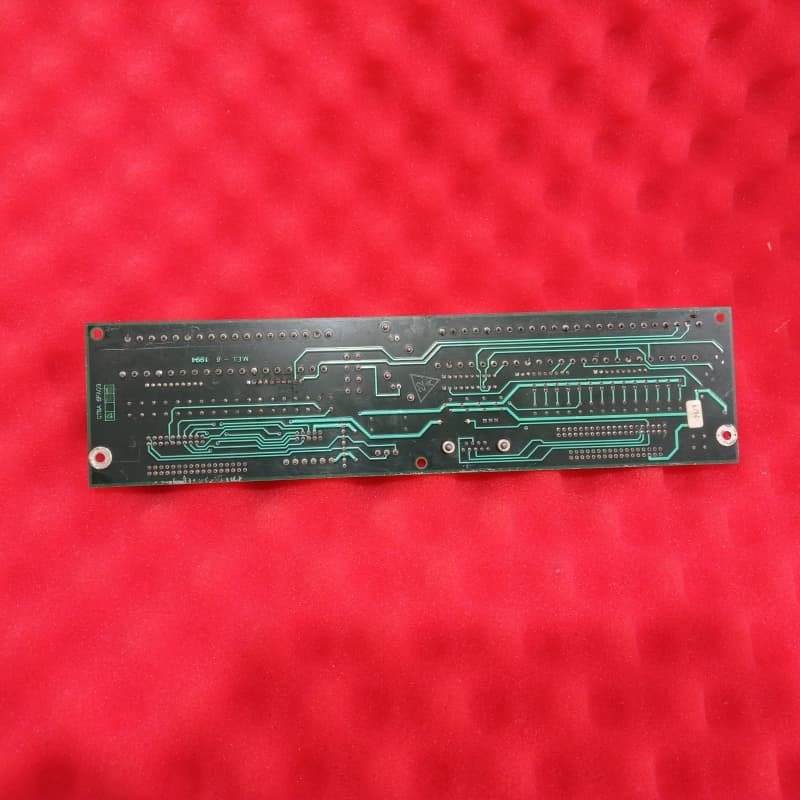

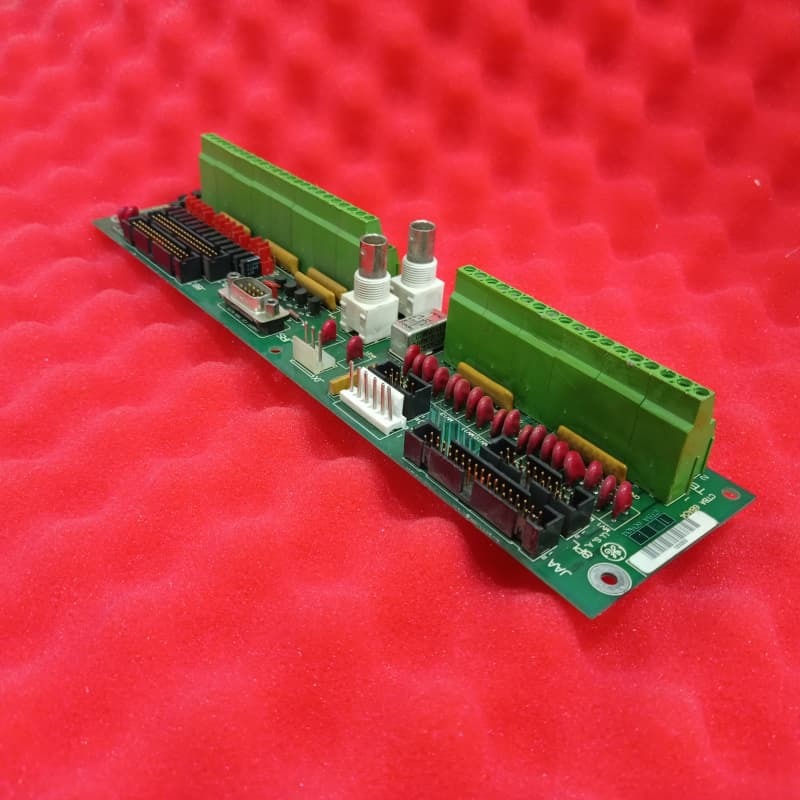

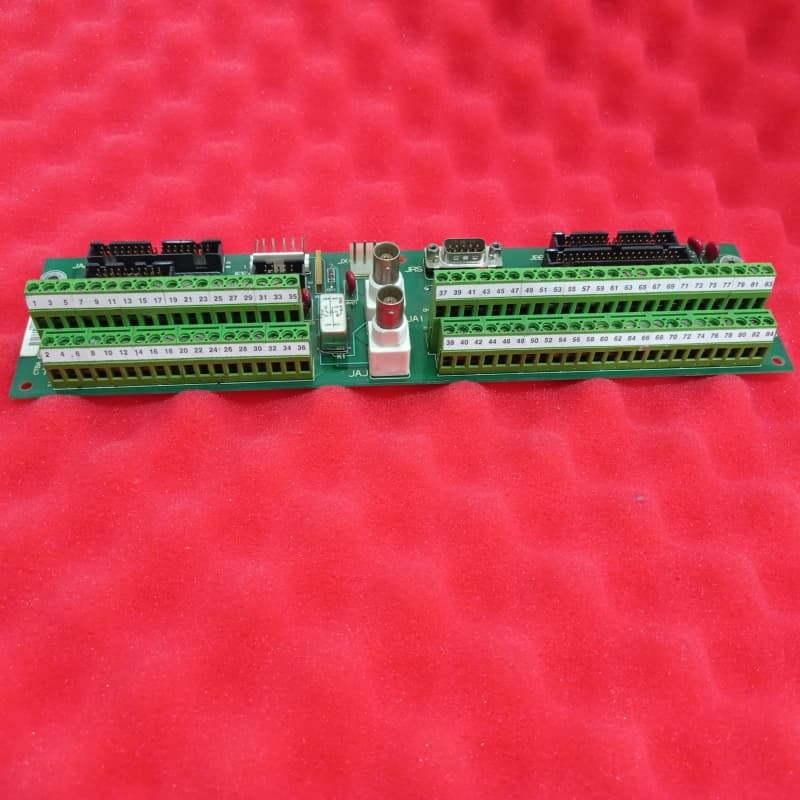

Alojado en los Mark Vnúcleo, su función principal es finalizar y enrutar señales críticas: entradas/salidas de 4×20 mA, señales de voltaje/corriente del eje, IONET para placas STCA/TCDA y COREBUS para placas QTBA/STCA.También recibe energía de 24 VDC de la placa TCPD e incluye un relé de derivación para mantener la comunicación COREBUS si se pierde energíaFísicamente, se trata de un PCB largo y estrecho con agujeros de perforación en las esquinas y bordes para su montaje, diodos con revestimiento rojo y códigos de identificación.Tiene diversos conectores con el 6PL como un vestigio no utilizado más componentes como 20+ MOVsLos conectores COREBUS no utilizados requieren resistencias de terminación, y los detalles están en los materiales técnicos originales de GE.

Características clave
Rendimiento revisado:Se basa en el DS200CTBAG1 original con tres revisiones de producto, mejorando el manejo de la señal o la confiabilidad para las necesidades de control de aeroderivados y turbinas.

Terminación de la señal crítica:Centraliza el enrutamiento de 4 ¢ 20 mA I / O, señales de eje, IONET y COREBUS, conectándose a las placas clave Mark V para mantener la integridad del bucle de control.

Energía y protección redundantes:Incluye un relé de derivación para la comunicación COREBUS y más de 20 MOV + diodos rojos para supresión/regulación de voltaje, salvaguardando circuitos sensibles.

Conectividad configurable y organizada:Cuenta con una docena de interruptores de salto para personalización, conectores claramente etiquetados con el nombre de fábrica y pautas para piezas no utilizadas, simplificando la instalación y el mantenimiento.

Diseño de grado industrial:Los agujeros de perforación con anillos conductores para el montaje seguro y los componentes duraderos garantizan la estabilidad en ambientes de funcionamiento duros de la turbina.
