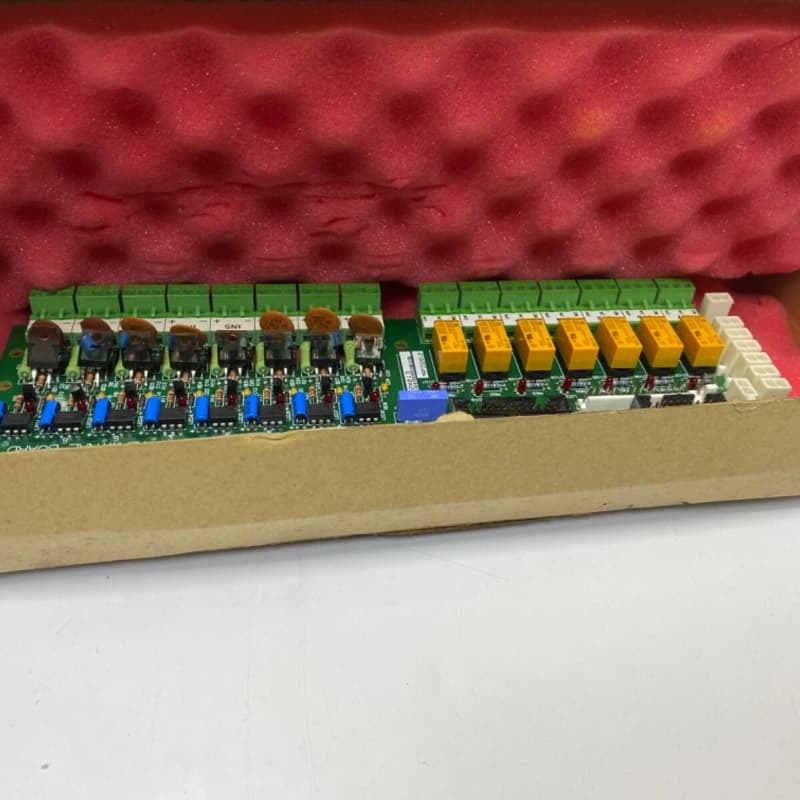

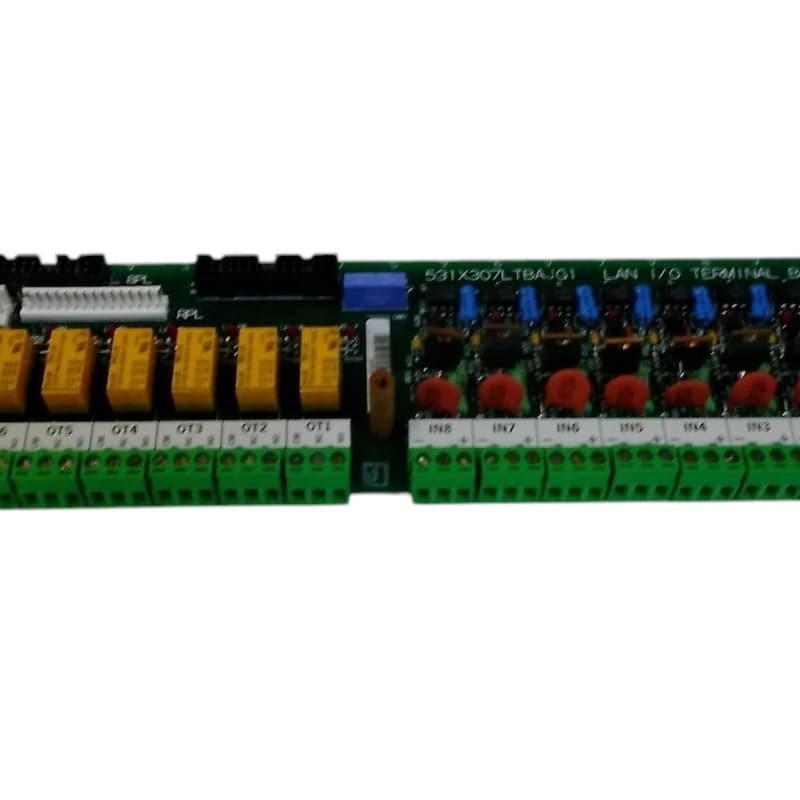

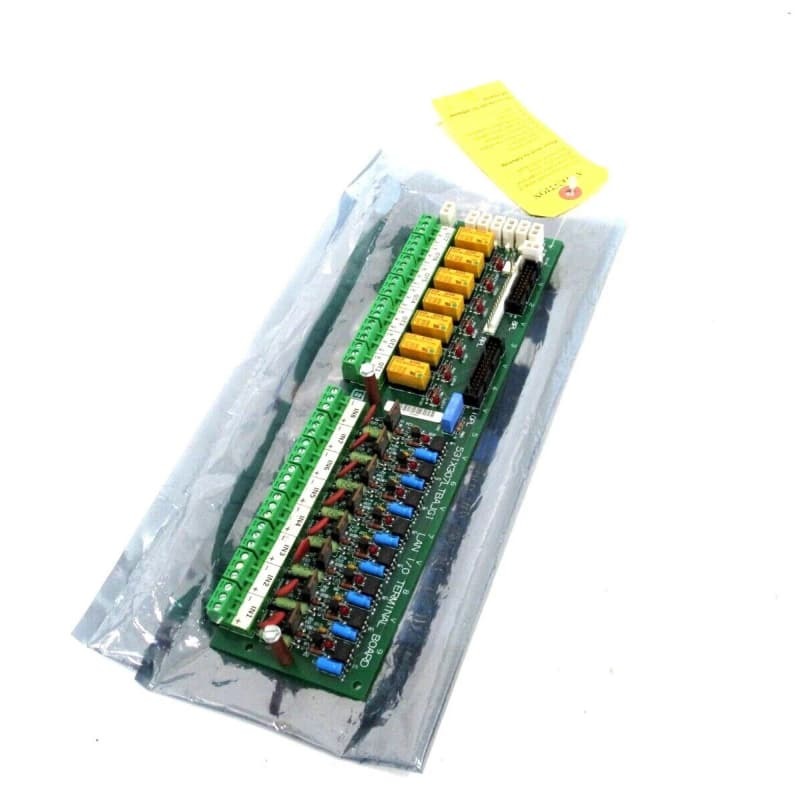

Tarjeta de terminal de E/S LAN GE 531X307LTBAJG1 100mm x 200mm

El GE 531X307LTBAJG1 es una Tarjeta de Terminal de E/S LAN que forma parte de la serie de tarjetas de reemplazo 531X de GE, diseñada para su instalación en gabinetes de accionamiento/excitador para actuar como interfaz entre los dispositivos de control y el equipo externo. Distribuye señales LAN y facilita la comunicación de E/S entre la placa terminal LTB, NTB/3TB y la placa de control del accionamiento.

Como revisión G1, cuenta con ocho enchufes de entrada de control configurables de 24 VCC conectados al bus 8PL, más ocho conjuntos de terminales de entrada que aceptan 24–240 VCA/CC; las revisiones G2 carecen de estos enchufes y solo admiten entradas de CC. Sus salidas incluyen siete contactos de relé de bajo voltaje/corriente de forma C (OT1–OT7) y conexiones piloto para siete relés de alto voltaje/corriente. Tiene 15 LED: LED1–LED8 para el estado de la entrada, LED17–LED23 para la activación del relé; Y dos tipos de conectores: cables de cinta PL para E/S/alimentación interna y cables individuales TB para dispositivos internos/externos.

Características Principales
Compatibilidad de Doble Revisión y Flexibilidad de Entrada: La revisión G1 ofrece ocho enchufes de entrada configurables de 24 VCC (CI1PL–CI8PL) y terminales de entrada de 24–240 VCA/CC, mientras que G1/G2 permiten la transferencia de señales de E/S sin problemas a través del bus 8PL a las placas de control NTB/accionamiento.

Capas de Salida de Relé Duales: Proporciona siete contactos de relé de forma C de bajo voltaje/corriente para la conmutación básica y conexiones piloto para siete relés de alto voltaje/corriente, lo que admite diversas necesidades de control de dispositivos externos.

Monitorización de Estado Clara: 15 LED ofrecen visibilidad en tiempo real: 8 para la activación del circuito de entrada (IN1–IN8) y 7 para el estado del relé (RX1–RX7), lo que simplifica la solución de problemas y las comprobaciones operativas.

Conectividad Estructurada: Los conectores PL manejan la E/S/alimentación interna, mientras que los conectores TB se conectan a dispositivos internos/externos, lo que garantiza un cableado organizado y confiable y reduce los riesgos de interferencia de la señal.

Distribución de Señal LAN: Actúa como un concentrador habilitado para LAN, facilitando la comunicación entre los dispositivos de control y los periféricos, fundamental para el funcionamiento integrado del sistema de accionamiento/excitador.
