GE IS200TTURH1CCC Tabla de la turbina terminal 330 mm x 200 mm

La GE IS200TTURH1CCC es una Tarjeta de Terminal de Turbina diseñada específicamente para el sistema de control de turbinas Mark VIe de GE, un ecosistema adaptado para la gestión y el control de turbinas eólicas, de gas y de vapor. Como una de las últimas series Mark de GE en integrar la tecnología de control Speedtronic patentada, la serie Mark VIe tiene valor en la automatización industrial, aunque GE ya no la admite, lo que hace que piezas como la IS200TTURH1CCC sean escasas. AX Control mantiene existencias de esta tarjeta como unidades reacondicionadas o nuevas excedentes para satisfacer la demanda del mercado.

Funcionalmente, la IS200TTURH1CCC interactúa con la PCB de Protección Primaria de la Turbina (VTUR) y controla la tarjeta de terminal de disparo primario a través de paquetes PTUR, soportando aplicaciones Simplex y TMR, lo cual es crítico para la tolerancia a fallos en el control de la turbina.

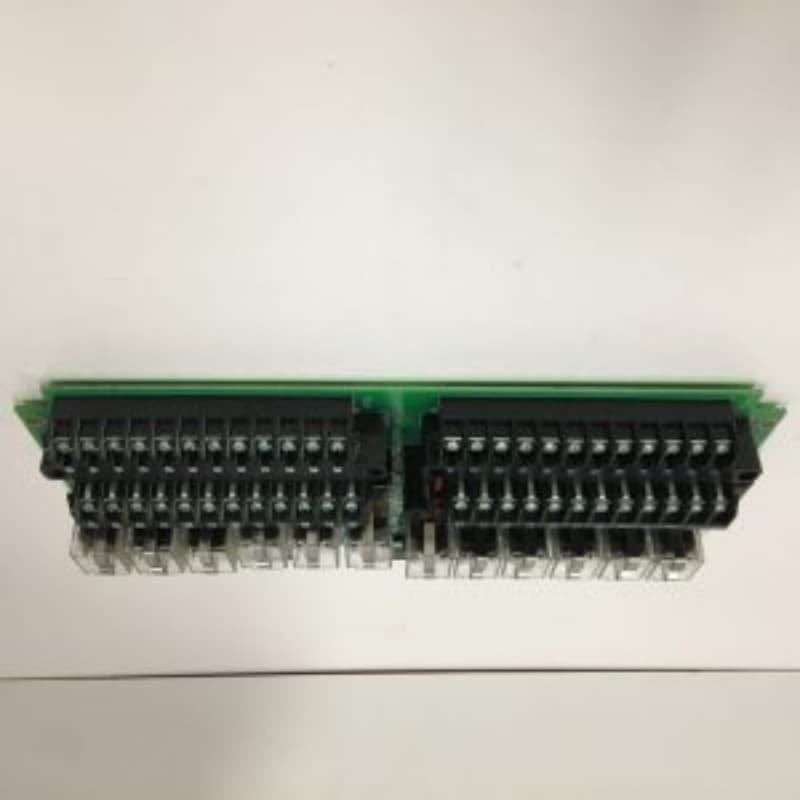

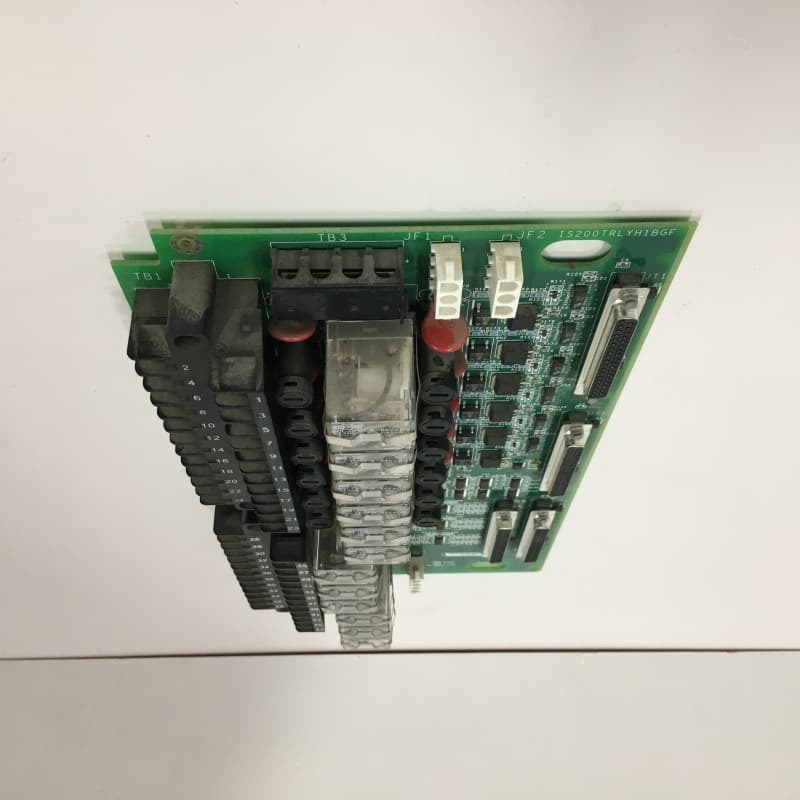

Físicamente, la tarjeta cuenta con tres puertos hembra de 37 pines, tres conectores macho de 37 pines para la conexión de la tarjeta TRPG y dos regletas de terminales. También incluye dos conectores verdes de 3 pines, un conector blanco de 4 pines, orificios de terminales inferiores reforzados, muescas de montaje superiores y orificios perforados de fábrica. Los componentes internos incluyen dos transformadores grandes, ocho piezas circulares rojas y numerosos diodos, resistencias y condensadores. Se requiere manipulación antiestática para evitar daños, y la guía detallada está disponible en GEI-100575.

Características Clave
Integración Mark VIe y Speedtronic: Adaptado para la serie Mark VIe, asegurando la compatibilidad con los sistemas de control de turbinas eólicas/de gas/de vapor y aprovechando la fiabilidad heredada.

Funcionalidad de Protección de Turbina: Interactúa con VTUR y controla TRPG a través de paquetes PTUR, soportando configuraciones Simplex y TMR para mejorar la tolerancia a fallos en operaciones críticas de la turbina.

Diseño de Hardware Robusto: Equipado con puertos/conectores de 37 pines para la conexión TRPG, regletas de terminales duales y conectores dedicados; los componentes internos están estructurados para la durabilidad industrial.

Recubrimiento Conformal: Cuenta con recubrimiento conformal de PCB, aumentando la resistencia a la humedad, el polvo y la corrosión, esencial para entornos de instalaciones de turbinas hostiles.

Requisito Antiestático: Exige manipulación antiestática para proteger los circuitos sensibles de descargas estáticas, preservando la funcionalidad de la tarjeta durante la instalación y el mantenimiento.
