GE IS200VCRCH1B Tabla de E/S discreta para el control de la turbina Mark VI

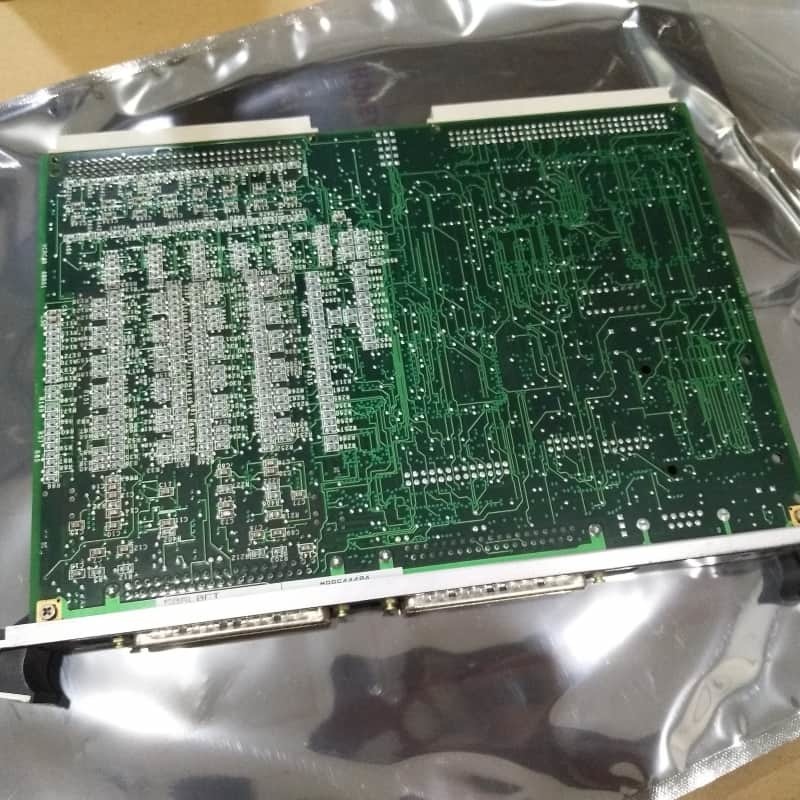

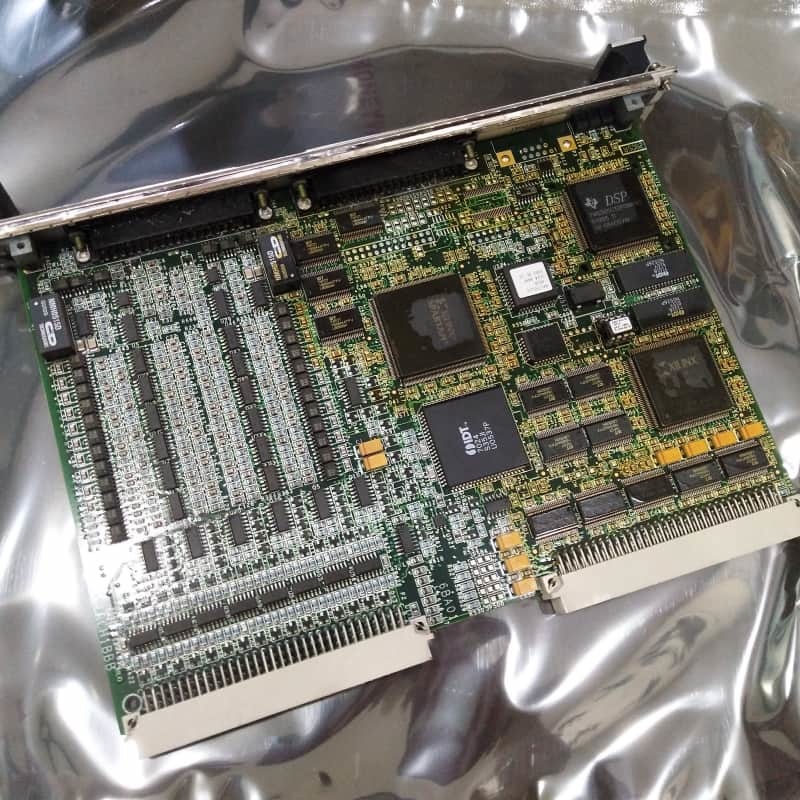

GE IS200VCRCH1B Tarjeta de Entrada de Contacto/Salida de Relé

Detalles del Producto:

El GE IS200VCRCH1B es una tarjeta de Entrada/Salida Discreta en el sistema Mark VI Speedtronic, que funciona como una alternativa de una sola ranura a la tarjeta VCCC. Maneja entradas de contacto y salidas de relé, integrándose con TBCI para 48 contactos secos y tarjetas de relé TRLYH1B con 12 relés magnéticos.

Cableada al rack VME a través de enchufes moldeados, admite escaneo de alta velocidad para variables críticas de la turbina y un registrador SOE con resolución de 1 ms para rastrear eventos de contacto. Compatible con sistemas simplex y TMR, utiliza aisladores ópticos y filtros de 4 ms para suprimir el ruido, asegurando un procesamiento de señal confiable. Se comunica a través del backplane VME con el VCMI, lo que permite la votación en configuraciones TMR para la tolerancia a fallas.

Características Clave:
Capacidad de Entrada/Salida: Gestiona hasta 48 entradas de contacto seco y 12 salidas de relé, con los primeros 6 relés configurables para contactos secos o control de solenoide.

Monitoreo de Alta Velocidad: Ofrece escaneo de 1 ms para variables críticas y grabación SOE para capturar vibraciones y pulsos de contacto ≥6 ms.

Compatibilidad TMR: Admite triple redundancia con conectores JR1/JS1/JT1, lo que permite la votación de entrada a través de tarjetas VCMI para la tolerancia a fallas.

Potencia Flexible: Las salidas de relé utilizan 125V DC, 115V AC, o 24V DC opcional con fusibles seleccionables por puente y supresión integrada.

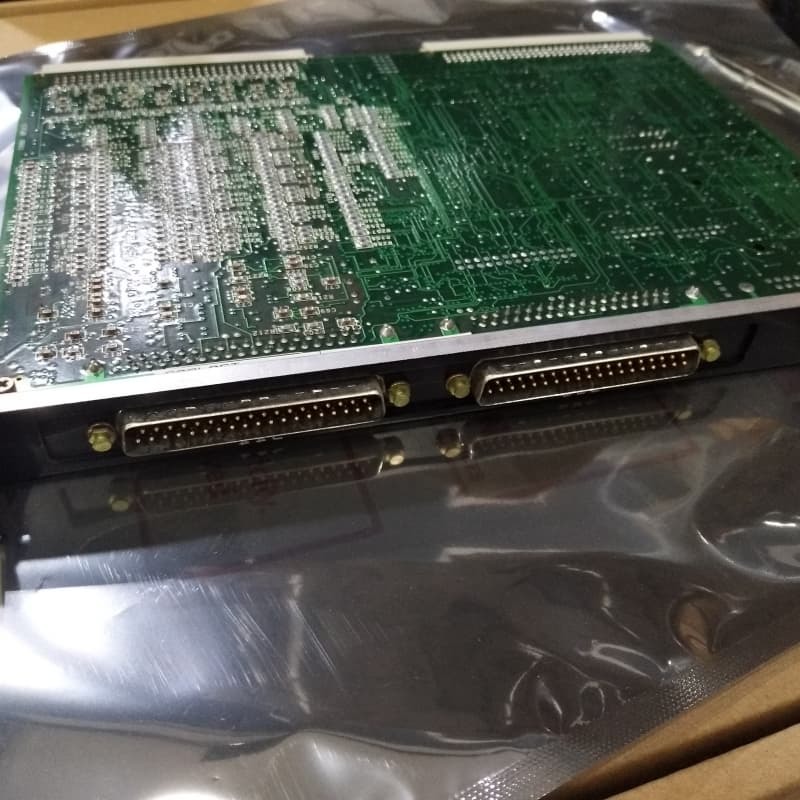

Diseño Compacto: Factor de forma de una sola ranura con conectores J33/J44 en el panel frontal y LED de diagnóstico (ejecución/falla/estado).

Características de Fiabilidad: Aislamiento óptico, filtros de ruido y desenergización de relé a prueba de fallos en caso de desconexión del cable o pérdida de comunicación.
