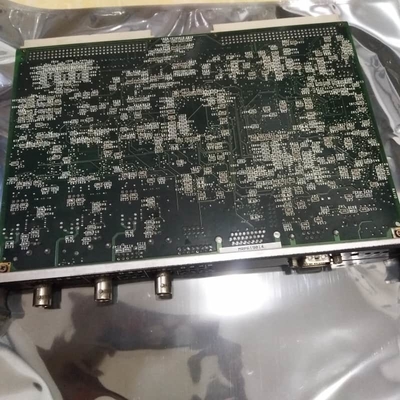

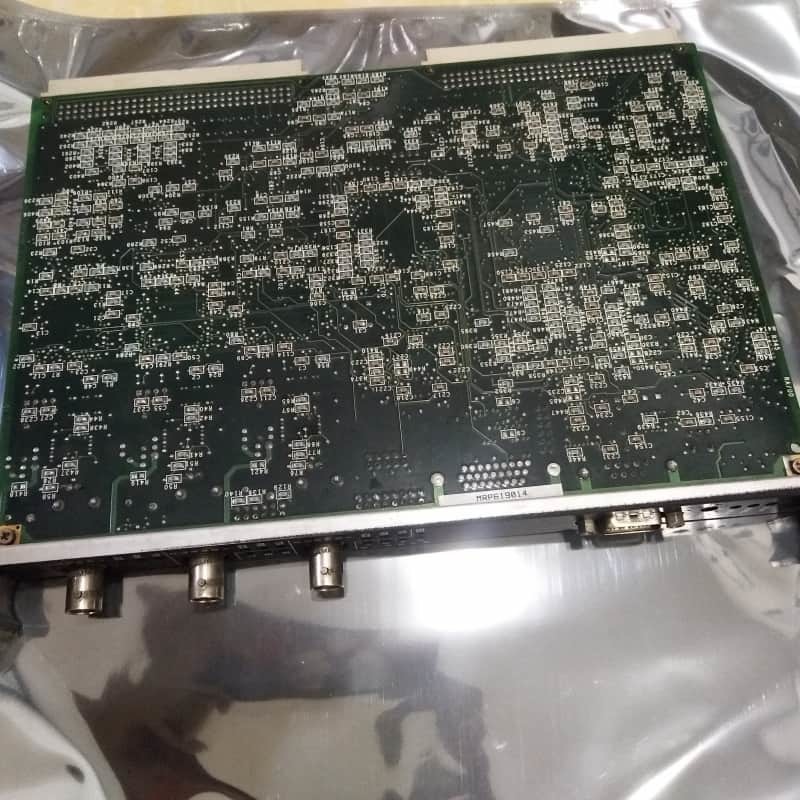

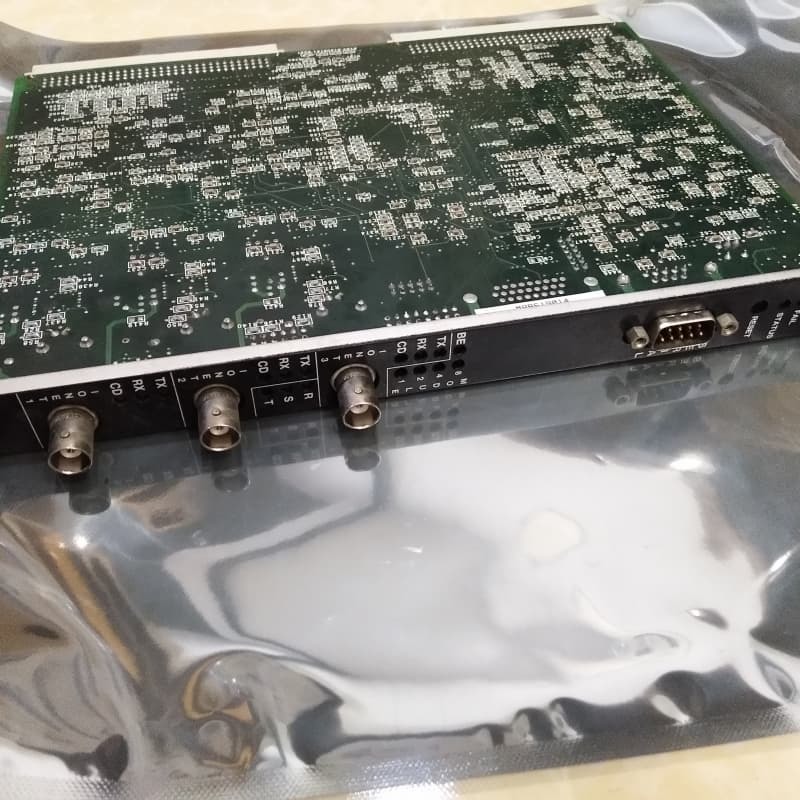

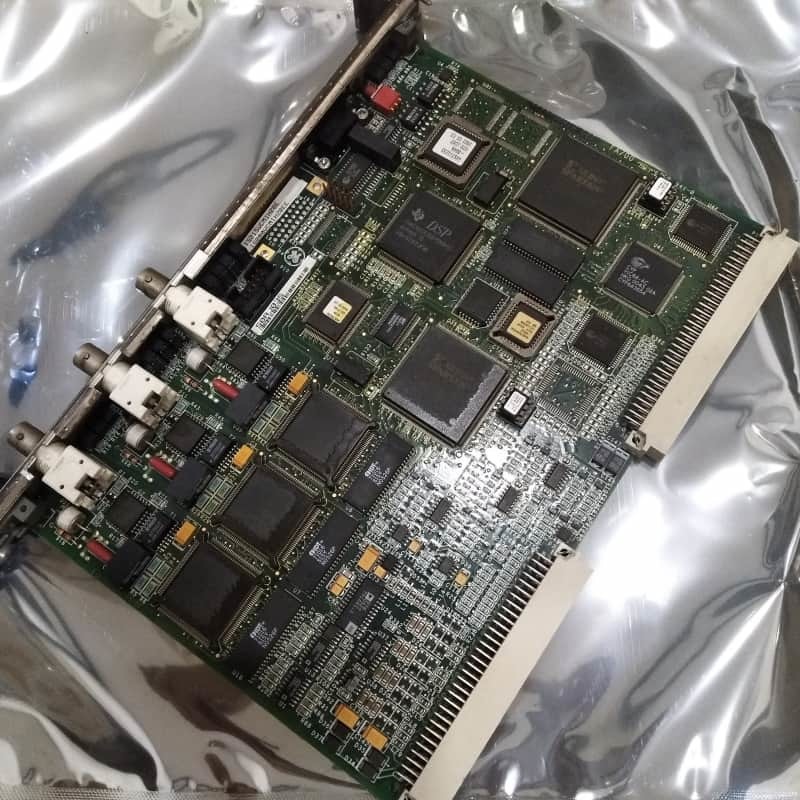

GE IS200VCMIH2B Tarjeta controladora maestra de bus VME Mark VI

El GE IS200VCMIH2B es una tarjeta controladora maestra de bus VME en el sistema de control de turbinas Mark VI, que facilita la comunicación entre las tarjetas de E/S, los módulos de control y los módulos de protección a través de IONet. Admite configuraciones simplex y TMR, con modelos TMR que se comunican a través de tres canales de E/S y otros módulos de control.

Equipada con un DSP de 32 bits Texas Instruments TMS320C32, cuenta con memoria de doble puerto, SRAM (64k×32) y memoria flash (128k×8). La comunicación incluye Ethernet 10 Base2, transferencias de bus VME, un puerto serie RS-232C y un puerto paralelo. Montada en la ranura uno del Módulo de Control Central, utiliza la votación de Tolerancia a Fallos Implementada por Software para los datos de entrada, lo que garantiza la fiabilidad en aplicaciones de turbinas de gas, vapor y viento.

Características:

Soporte de configuración dual: Funciona en sistemas simplex o TMR, adaptándose a las necesidades de redundancia.

Comunicación robusta: Integra puertos Ethernet (IONet), bus VME, serie y paralelo para una transferencia de datos fluida entre módulos y bastidores de E/S.

Votación SIFT: Mejora la tolerancia a fallos votando sobre los datos de entrada de las conexiones IONet, asegurando una transmisión precisa de datos a los controladores.

Procesamiento potente: Utiliza un DSP de 32 bits con memoria dedicada para un procesamiento de señales eficiente y control en tiempo real.

Diagnóstico completo: Incluye un temporizador de vigilancia (150 ms) para la detección de bloqueo del procesador y alarmas informadas sobre la redundancia.

Hardware duradero: Cuenta con una placa frontal con LEDs, conectores (IONet, serie) y componentes como FPGAs, transformadores y circuitos integrados, diseñados para la resistencia industrial.

Integración Mark VI: Crítico para los sistemas Speedtronic, soportando aplicaciones de turbinas ampliadas más allá de las capacidades anteriores de Mark V.
