GE IS200TRLYH1BGF Panel de terminal de relé para el control de turbinas Mark VI

El GEIS200TRLYH1BGFes una tarjeta de salida de relé en el sistema de control de turbina Mark VI, controlada por las tarjetas VCCC, VCRC o VGEN, que admite configuraciones simplex y TMR. Se conecta al rack VME a través de cables de enchufe moldeados, utilizando JA1 para configuraciones simplex y JR1/JS1/JT1 para sistemas TMR. Con 12 relés magnéticos enchufables, ofrece salidas flexibles: los primeros 6 son configurables por puente para contactos secos de forma C o control de solenoide externo, los relés 7–11 proporcionan contactos aislados de forma C sin alimentación, y el relé 12 está especializado para aplicaciones como transformadores de encendido.

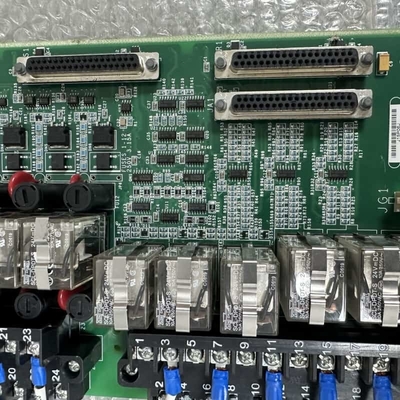

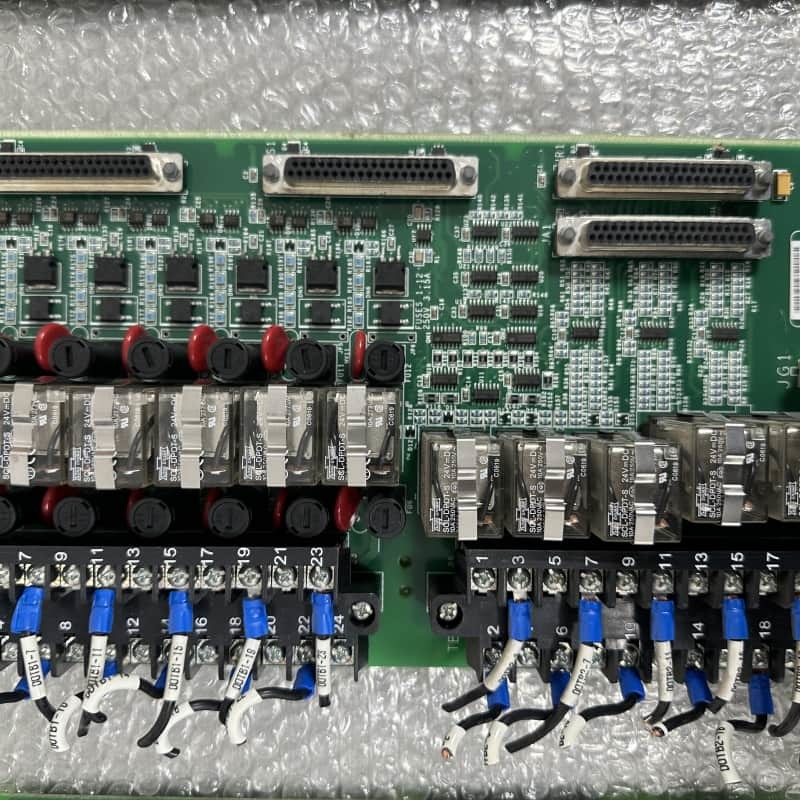

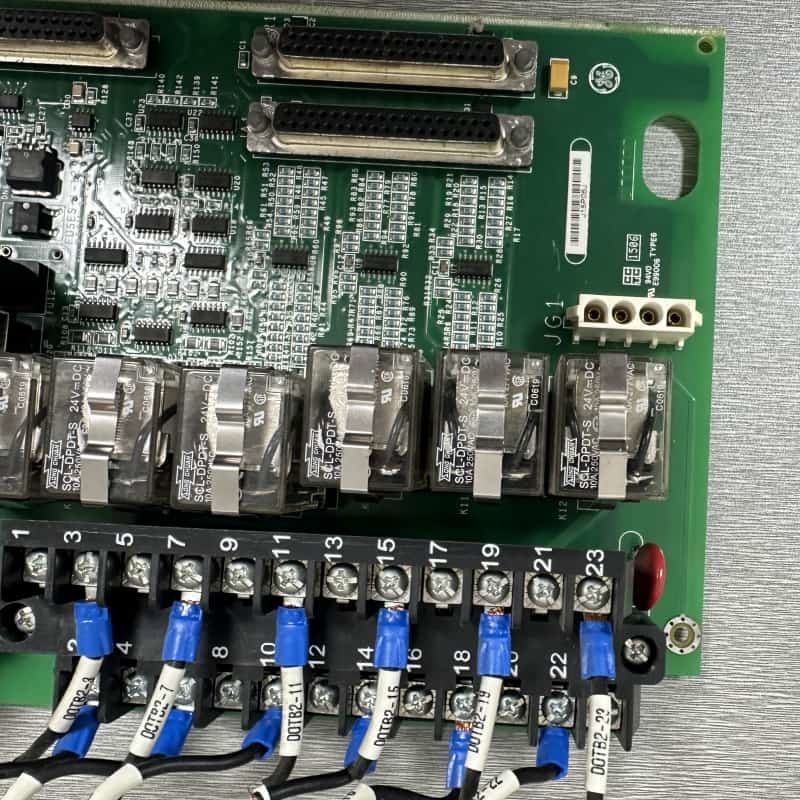

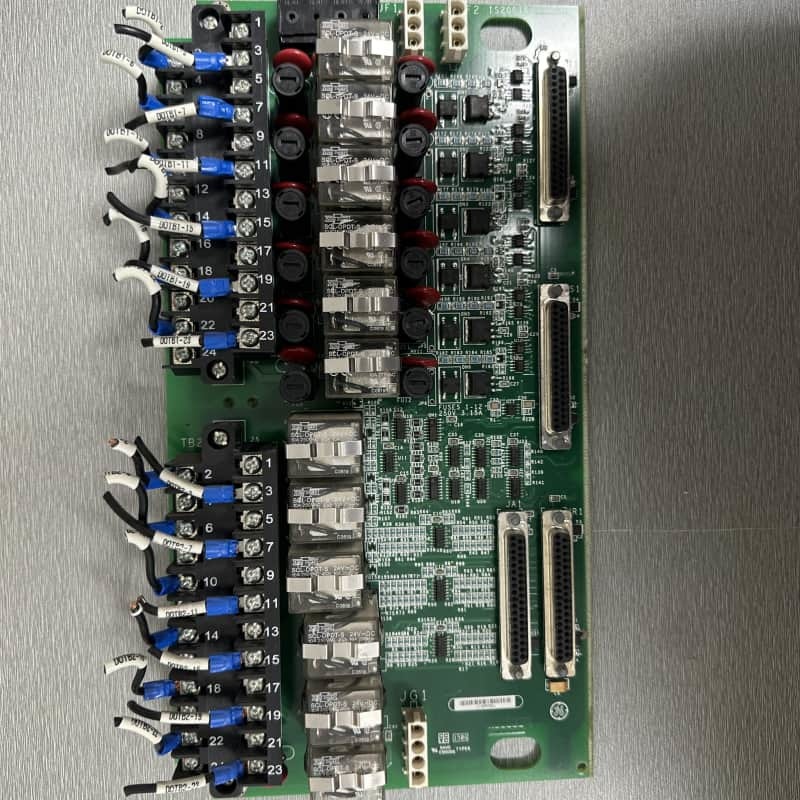

Físicamente, la tarjeta rectangular presenta dos bloques de terminales negros largos, relés verticales con cubiertas transparentes, transistores, MOVs rojos, condensadores azules y circuitos integrados. Como parte de la serie Mark VI heredada, garantiza un rendimiento fiable en el control de turbinas industriales, a pesar de estar descatalogada.

Características:
Flexibilidad de relé:12 relés con salidas configurables, 6 para contactos secos/solenoides, 5 contactos secos dedicados, 1 especializado para transformadores de encendido.

Versatilidad de potencia:Admite 125 V CC, 115/230 V CA y 24 V CC opcional, con fusibles seleccionables por puente y supresión integrada para mayor seguridad.

Soporte de redundancia:Se integra con sistemas TMR a través de múltiples conectores, lo que garantiza la tolerancia a fallos en aplicaciones críticas.

Detección de fallos:Supervisa la pérdida de excitación del relé, las discrepancias de corriente de la bobina y las fallas de comunicación, activando alertas o desenergizando los relés por seguridad.

Diseño duradero:Componentes robustos (MOVs, transistores) y construcción de grado industrial garantizan la longevidad en entornos de turbinas hostiles.

Compatibilidad del sistema:Funciona a la perfección con los controladores Mark VI, mejorando la flexibilidad de control en la automatización de turbinas de gas/vapor.
