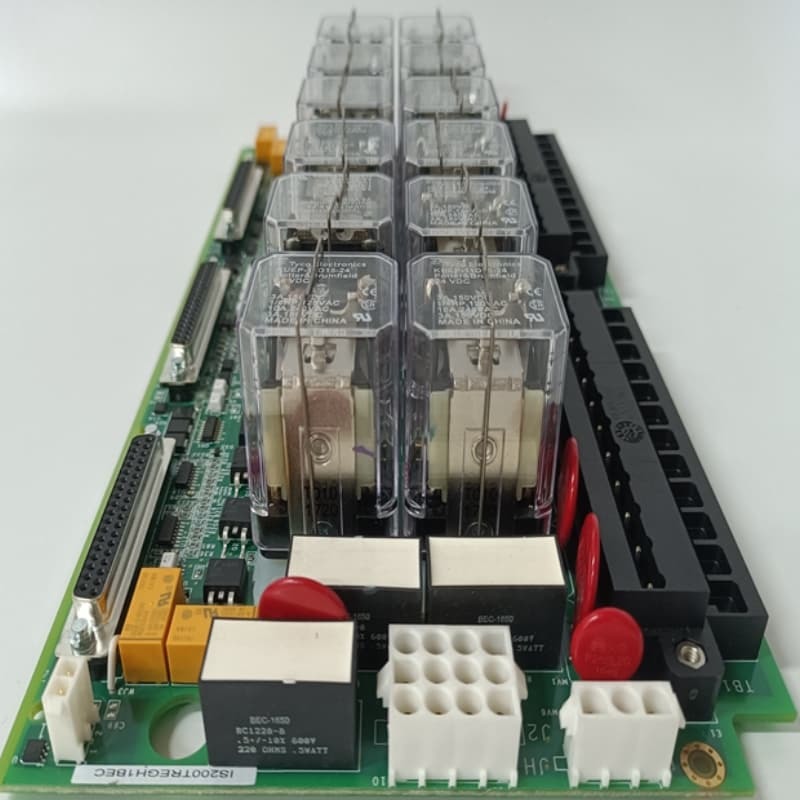

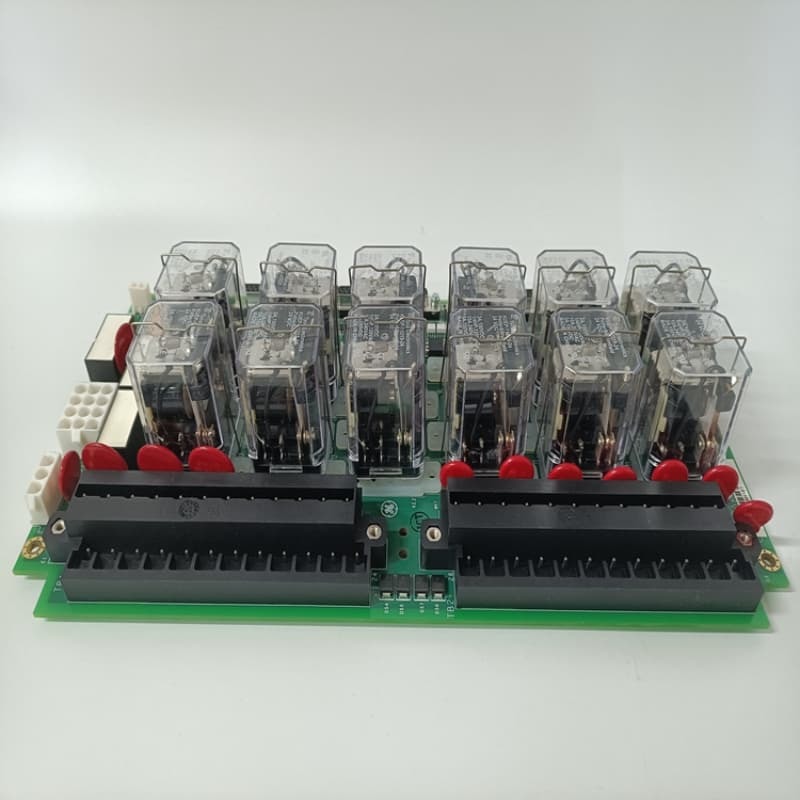

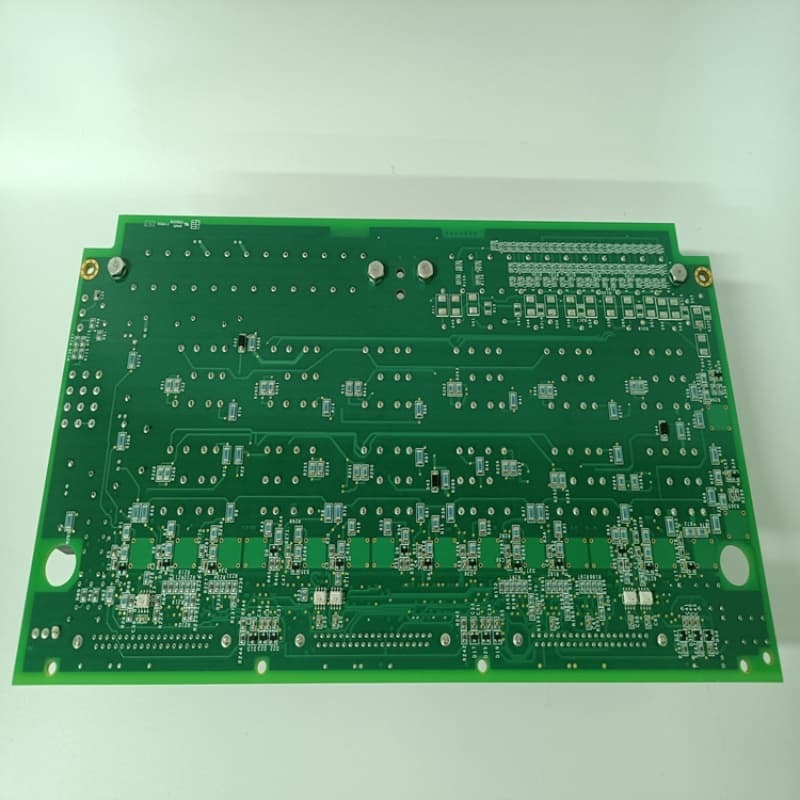

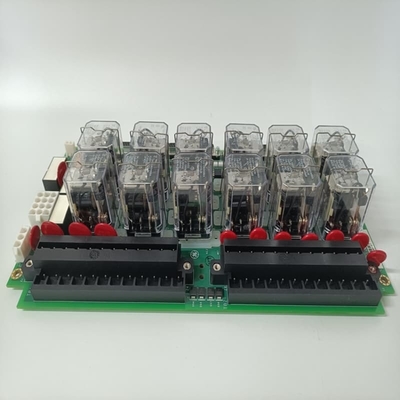

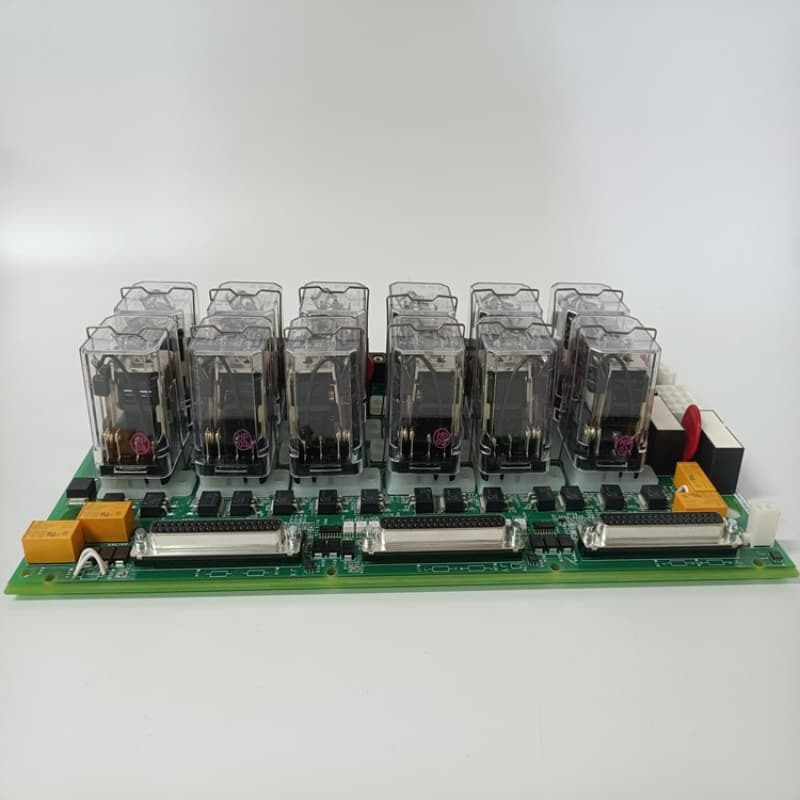

GE IS200TREGH1BDB Tarjeta de Terminación de Emergencia de Disparo Mark VI

El GESe trata de un sistema de control de las emisiones de gases de escape.es una placa de terminal de salida de emergencia de la turbina en el sistema de control Mark VI, responsable de alimentar hasta tres solenoides de salida de emergencia. Suministra el lado positivo de la energía CC a los solenoides,Trabajar en conjunto con el tablero TRPG (que proporciona el lado negativo) para garantizar una distribución de energía equilibradaControlado íntegramente por el controlador de E/S, forma una parte crítica del mecanismo de seguridad de la turbina, permitiendo los apagones de emergencia cuando sea necesario.

En sistemas simplex, se conecta a través de un cable J1 a la placa terminal TSVO, transmitiendo señales de arranque para activar una función de sujeción de servoválvula después del viaje.con el controlador de E/S que gestiona la protección de emergencia contra exceso de velocidadLa funcionalidad del solenoide se verifica mediante pruebas en línea/fuera de línea, garantizando la capacidad de respuesta durante escenarios críticos.

Características:
Potencia del solenoide de viaje:Proporciona energía positiva de CC a hasta 3 solenoides, emparejados con TRPG para un funcionamiento coordinado.

Integración del controlador de E/S:Gestionado por el controlador de E/S, que maneja la protección contra exceso de velocidad de emergencia, paradas de emergencia y controla 12 relés para la activación de solenoides redundantes.

Compatibilidad simple:Incluye un cable J1 a TSVO para sujetar la servo válvula después del viaje, mejorando la seguridad en configuraciones no redundantes.

Capacidad de ensayo:Soporta pruebas de solenoides manuales en línea y simulaciones de exceso de velocidad fuera de línea, con contactos de retroalimentación que confirman viajes exitosos.

Control de relé redundante:Nueve relés en tres grupos de votación aseguran una activación confiable del solenoide, minimizando falsos disparadores y fallas de un solo punto.
