GE IS200TPROH1BBB Tarjeta de Protección de Turbina Mark VI

El GE IS200TPROH1BBB es una placa de protección de la serie Mark VI, fundamental para los sistemas de seguridad de las turbinas. Suministra señales esenciales a las placas VPRO de triple redundancia, formando un sistema independiente de protección contra sobrevelocidad y sincronización de emergencia. Esta configuración opera por separado del control primario de la turbina, garantizando respuestas de seguridad fiables.

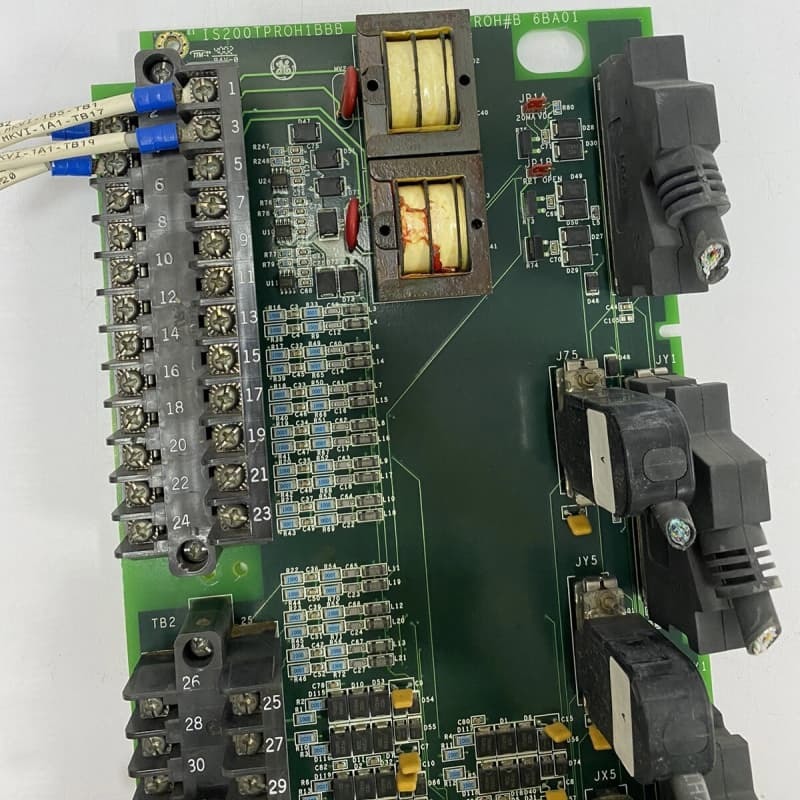

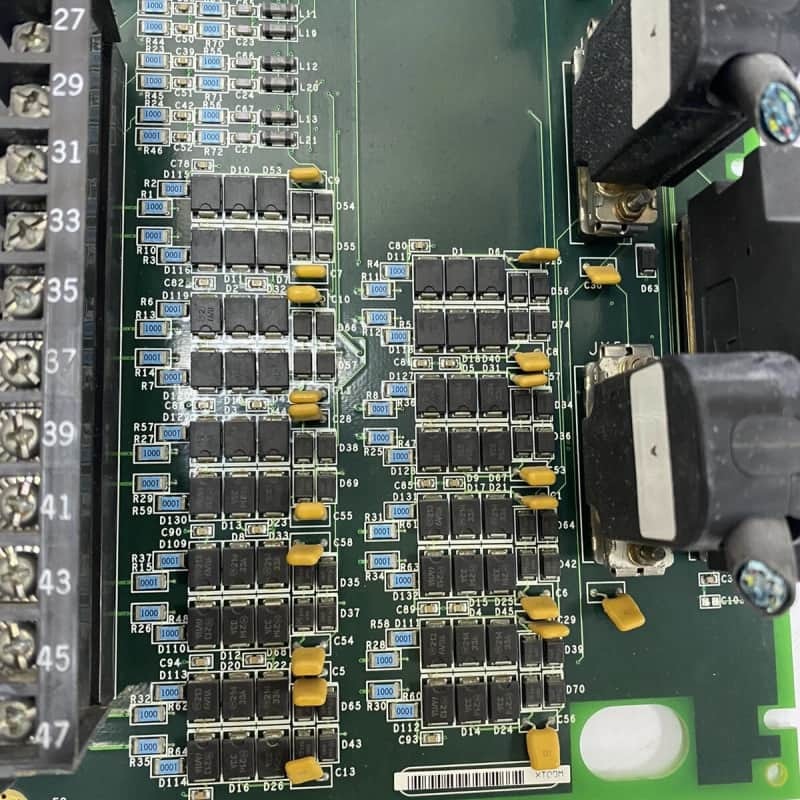

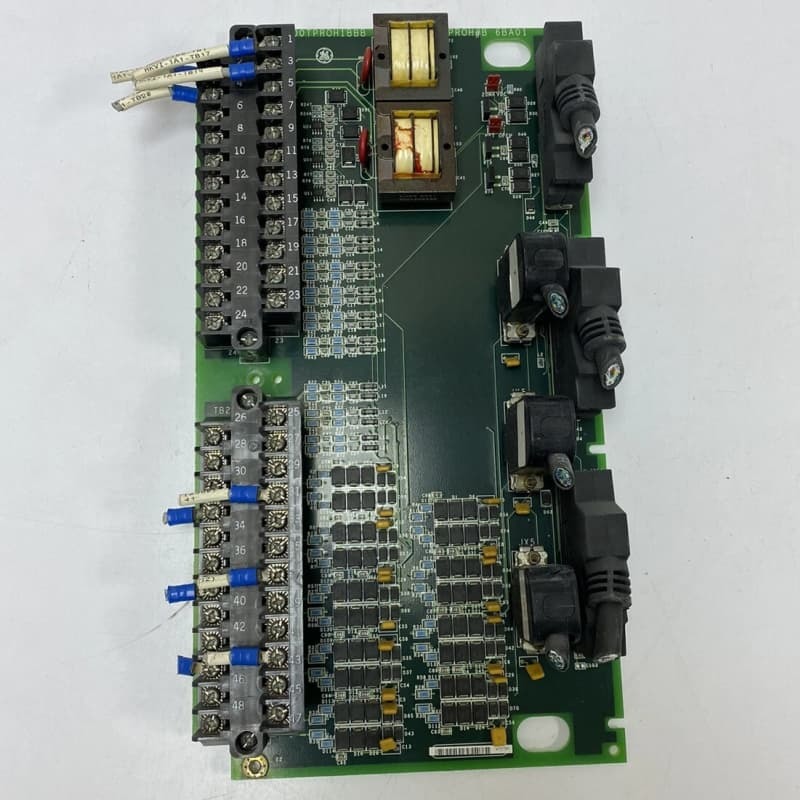

Físicamente, la placa rectangular larga presenta dos grandes bloques de terminales negros en su borde izquierdo, relés rojos con componentes amarillos, MOVs rojos, tres resistencias variables verticales, pequeños condensadores amarillos y diodos negros. Se conecta a las placas VPRO y a las placas de terminales TREx, facilitando el flujo de señales para el control de la electroválvula de disparo y las funciones de disparo de emergencia.

Características:
Señalización crítica para la seguridad: Entrega señales de velocidad, temperatura y voltaje a las placas VPRO, lo que permite la protección independiente contra sobrevelocidad y sincronización de emergencia.

Integración de redundancia: Funciona con placas VPRO de triple redundancia, lo que garantiza la tolerancia a fallos en los sistemas de seguridad separados de los controles primarios.

Control de disparo: Admite hasta tres electroválvulas de disparo a través de las placas TREx y TRPx  , con cualquiera de ellas capaz de activar los disparos de la turbina.

Gestión de relés: VPRO controla 12 relés TREG, 9 en grupos de votación para gestionar las electroválvulas; un TREG secundario puede ser accionado a través de J4 para una mayor redundancia.

Hardware robusto: Incluye bloques de terminales, relés, MOVs y resistencias, diseñados para un rendimiento duradero en entornos industriales de turbinas.
