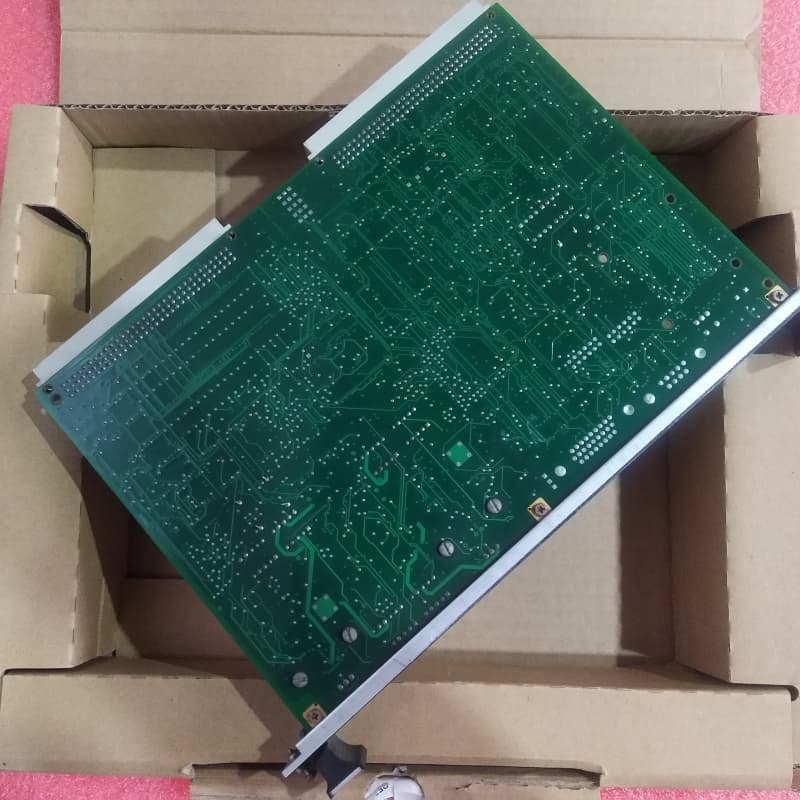

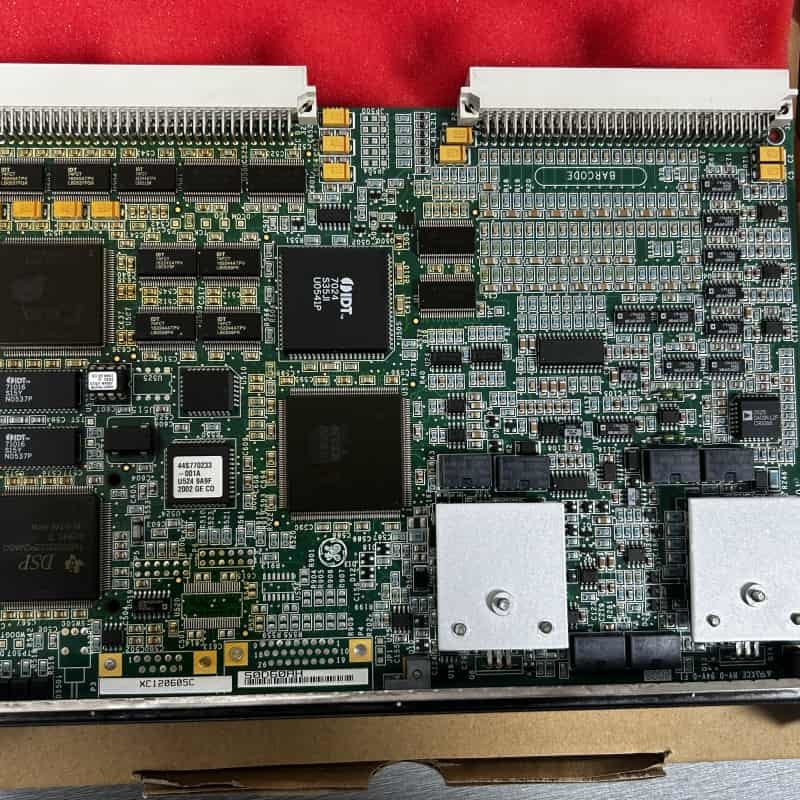

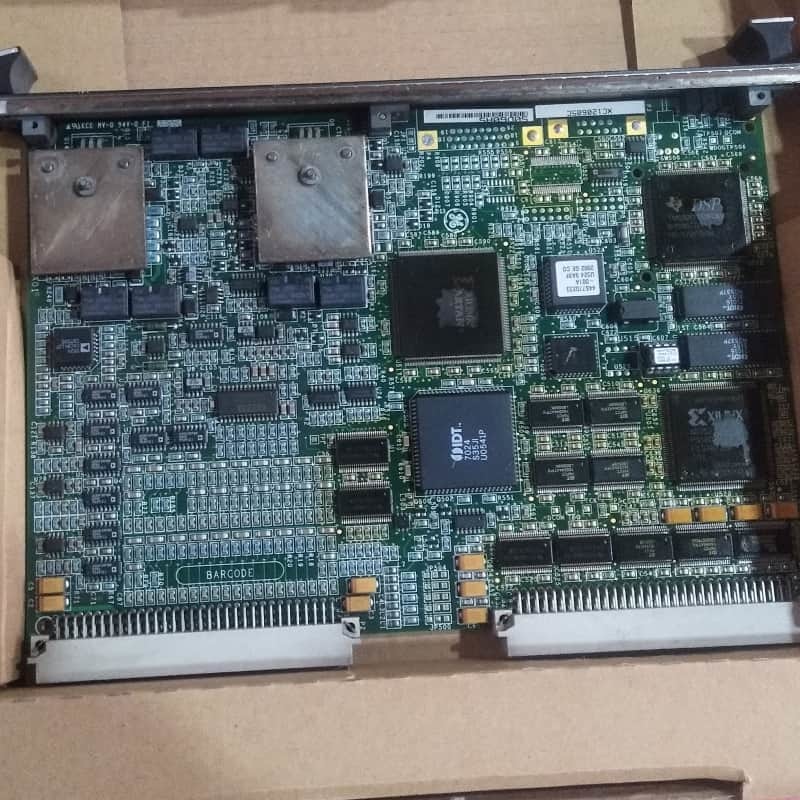

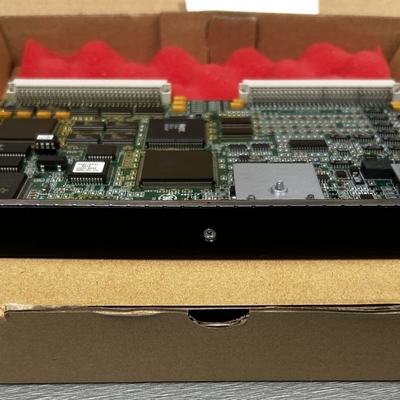

GE IS200VAICH1D Tarjeta de entrada analógica VME para turbina Mark VI

El GEEl número de personas afectadas es el siguiente:es una placa terminal de aislamiento de grupo de entrada de contacto, parte del sistema VAIC en los sistemas de control de turbinas GE Mark VI. Maneja 20 entradas analógicas y 4 salidas analógicas,conversión de señales analógicas a digitales a través de la placa de procesamiento VAIC y transmisión de datos al controlador a través del plano trasero VME. Soporta configuraciones TMR y TMR sencillas. Las configuraciones TMR transmiten señales a tres bastidores VME (R, S, T) para redundancia.

Compatible con las generaciones anteriores de VAIC, funciona con las placas terminales TBAIH1B y todas las revisiones de DTAI, impulsando salidas de 20 mA a través de 1000 pies de cable # 18 con resistencia a la carga de 500Ω.La instalación consiste en fijar el tablero en un estante VME, mientras que la operación depende de los saltadores para configurar los tipos de entrada y los rangos de salida.

Características:

Capacidad de E/S:20 entradas analógicas y 4 salidas, con 10 entradas/2 salidas por placa terminal.

Apoyo a los despidos:Compatible con sistemas TMR, distribuyendo señales a tres bastidores VME para tolerancia a fallos, además de configuraciones simples.

Procesamiento de señales:Integra el acondicionamiento de la señal, la conversión A/D/D/A y un multiplex analógico para una traducción precisa de la señal.

Diagnóstico:Los LED del panel frontal indican los estados operativos; incluye controles de límites de hardware/sistema, validación de la señal TMR y controles de compatibilidad con los chips de identificación TBAI.

Compatibilidad y flexibilidad:Funciona con placas VAIC heredadas, admite varios tipos de entrada / salida a través de saltadores y permite la detección de estancamiento del compresor para turbinas de gas.

Durabilidad industrial:Diseñado para entornos duros, con un rendimiento estable en largas líneas de cable y parámetros configurables para alarmas.
