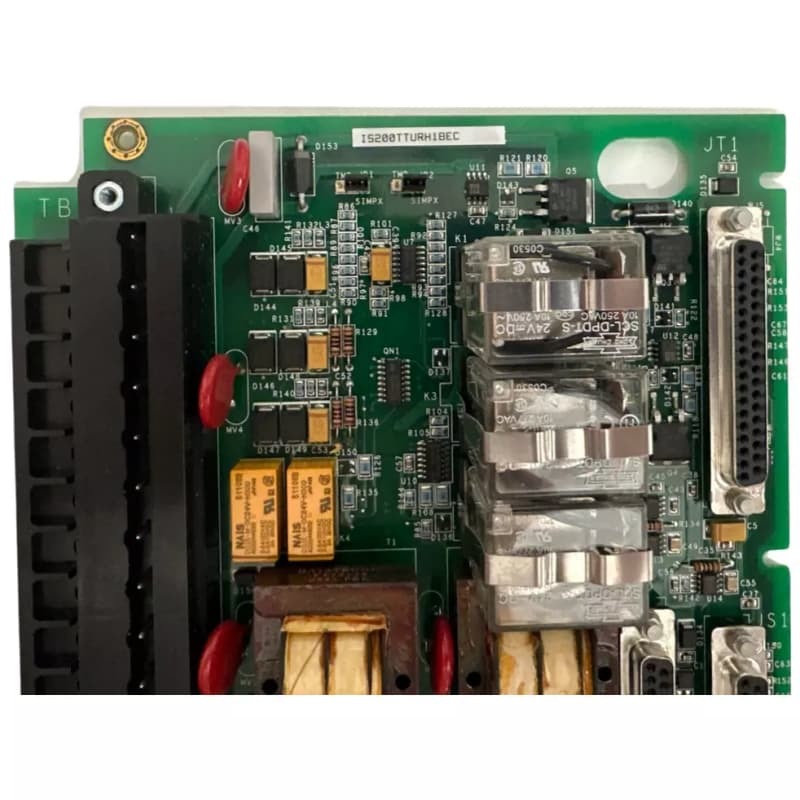

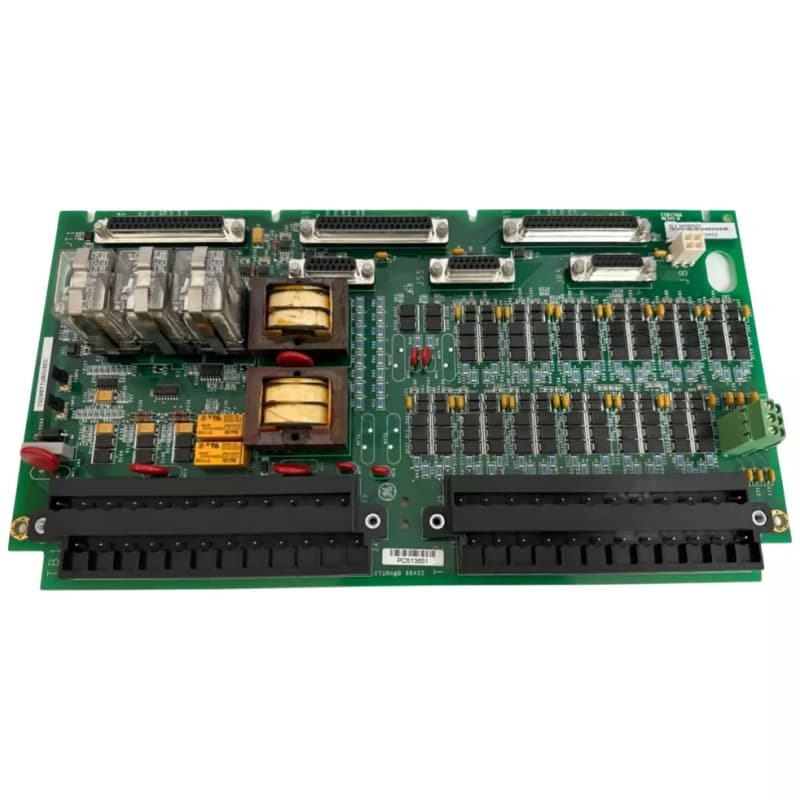

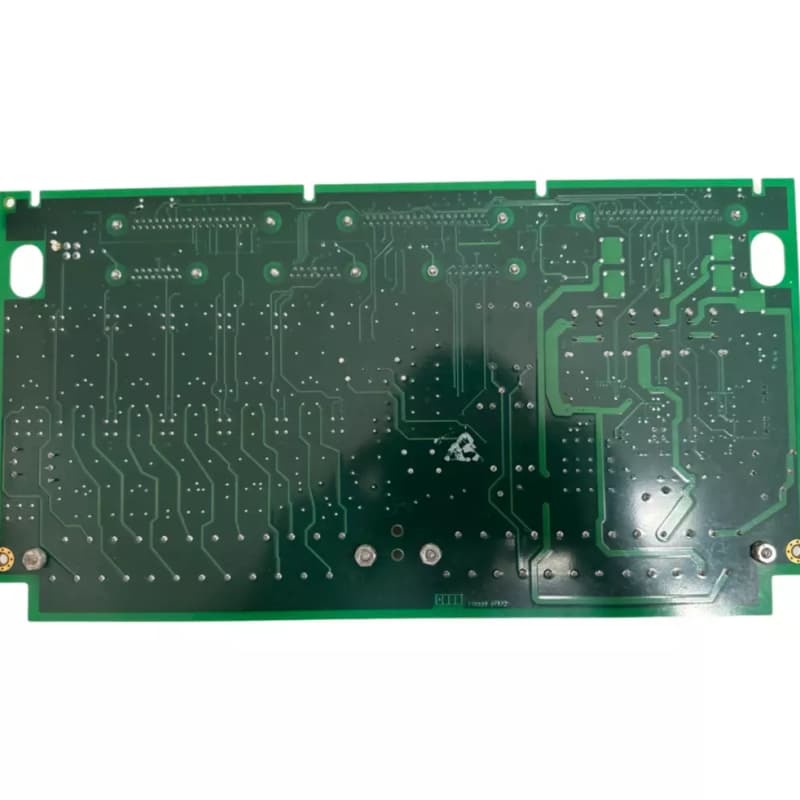

GE IS200TTURH1BEC Tabla de terminación de la turbina para sistemas Mark VI

El GESe aplicará el procedimiento siguiente:es un tablero de terminación de turbina, parte de los sistemas Mark VI de GE, diseñado para el control de turbinas de gas, vapor y viento.12 dispositivos pasivos para la medición de la velocidad, las señales de voltaje del generador/bus de los transformadores potenciales, la salida de 125 V de corriente continua para la bobina del interruptor principal (52G) y las entradas de voltaje/corriente del sensor del eje.

Con relevos K25, K25P y K25A, ambos se requieren para cerrar para la potencia del interruptor, admite configuraciones simplex y TMR a través de saltadores.JR1 en otras señales, y puertos compatibles con TMR adicionales como JS5, JT5. El cableado utiliza bloques terminales TB1 / TB2 con tiras de protección conectadas a tierra; TB3 tiene conexiones TTL opcionales.y conectores de capas D, garantiza un rendimiento robusto en entornos de turbinas industriales.

Características:
E/S multifunción:Maneja la medición de la velocidad, el monitoreo de voltaje, el control del interruptor y el procesamiento de señales del eje, esenciales para el funcionamiento de la turbina.

Apoyo a los despidos:Configurable mediante saltadores para sistemas Simplex o TMR, con TMR utilizando seis conectores para tolerancia a fallos.

Los relés críticos:Los relés K25, K25P, K25A permiten el funcionamiento del interruptor principal, lo que garantiza una distribución de energía segura.

Conectividad flexible:Incluye conectores D-shell, bloques terminales y TB3 para TTL, adaptándose a diversas entradas de sensores / dispositivos.

Marca VI Compatibilidad:Se integra con los sistemas Mark VI/VIe, apoyando turbinas de gas, vapor y viento, una actualización sobre las aplicaciones limitadas de Mark V.
