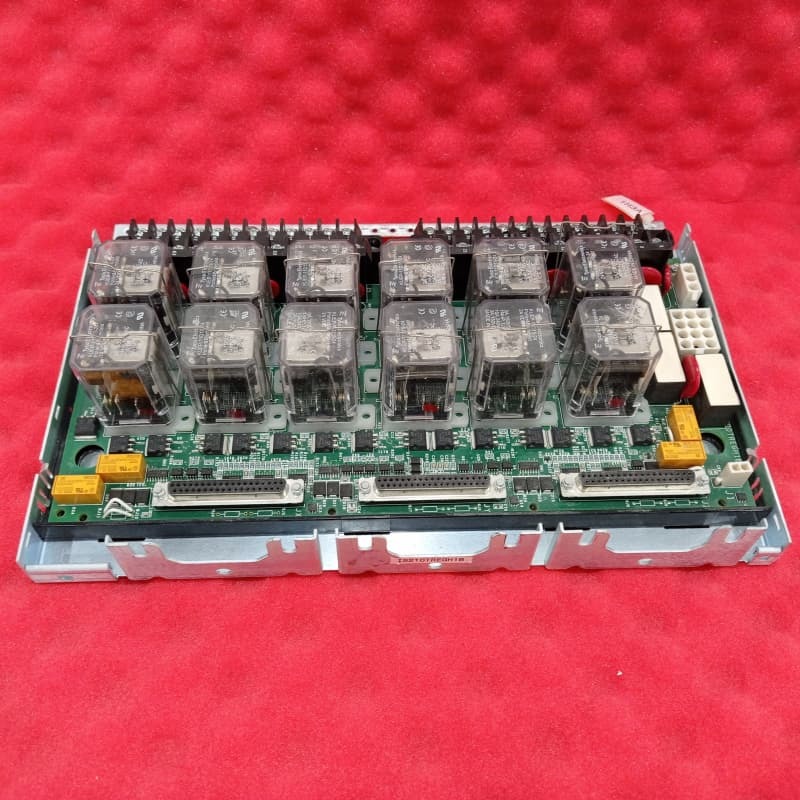

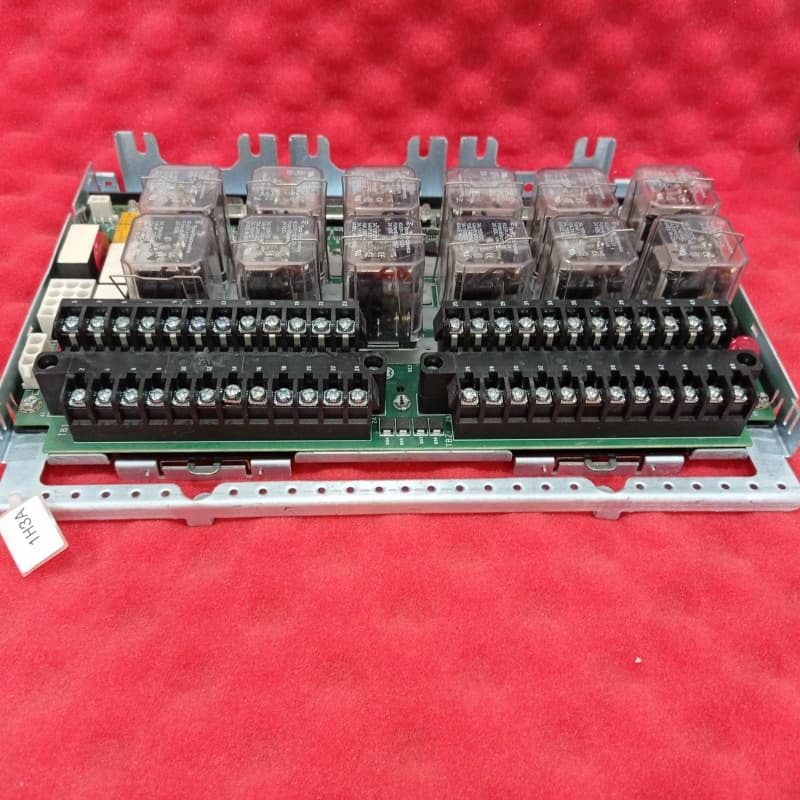

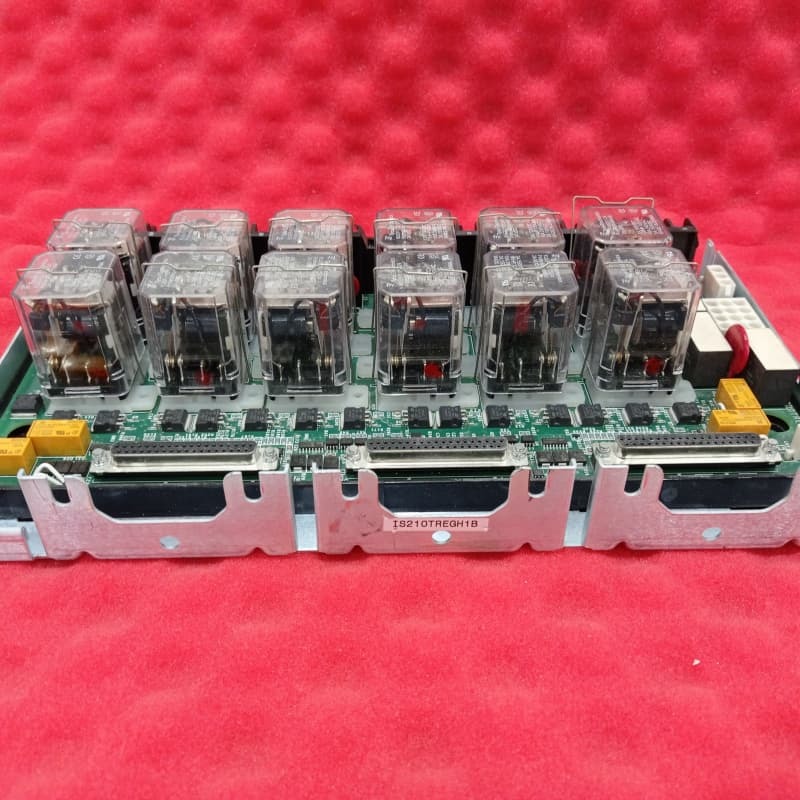

GE IS210TREGH1B Tabla del terminal de viaje de emergencia de la turbina Marca VI

GE IS210TREGH1B Tarjeta de Terminal de Disparo de Emergencia de Turbina

Detalles del producto:

El GE IS210TREGH1B es una Tarjeta de Terminal de Disparo de Emergencia de la Serie VI, fundamental para la seguridad de la turbina. Alimenta hasta tres electroválvulas de disparo de emergencia, trabajando con la tarjeta TRPG y controlada por paquetes de E/S o la tarjeta IS215VPRO. Diseñada para 125V CC, cuenta con 12 relés (9 en tres grupos de votación) para controlar las electroválvulas, asegurando disparos de emergencia confiables.

Se conecta a través de JX1, JY1, JZ1 (alimentación redundante) y el cable de alimentación J2, con J1 enlazado a la tarjeta TSVO para la sujeción del servo en sistemas simplex. Los diagnósticos continuos monitorean los relés, los voltajes de las electroválvulas y los controladores, activando alertas y protocolos de seguridad si ocurren fallas. Las pruebas de las electroválvulas verifican la funcionalidad, mejorando la fiabilidad operativa.

Características:
Control de Disparo de Emergencia: Alimenta 3 electroválvulas a través de 9 relés de votación, asegurando una activación de disparo redundante y confiable para sobrevelocidad o emergencias.

Redundancia de Alimentación: La alimentación combinada por diodos de JX1/JY1/JZ1 protege los circuitos de estado y los relés economizadores, con alimentación de relé de disparo separada.

Integración Perfecta: Funciona con TRPG y paquetes de E/S, soportando sistemas simplex con enlaces de sujeción de servo TSVO.

Diagnósticos Completos: Monitorea relés, voltajes de electroválvulas, controladores y fuentes de alimentación, registrando fallas y activando protocolos de seguridad.

Capacidades de Prueba: Permite pruebas de electroválvulas en línea/fuera de línea, activación manual, simulaciones de sobrevelocidad con confirmación de retroalimentación para la validación.
