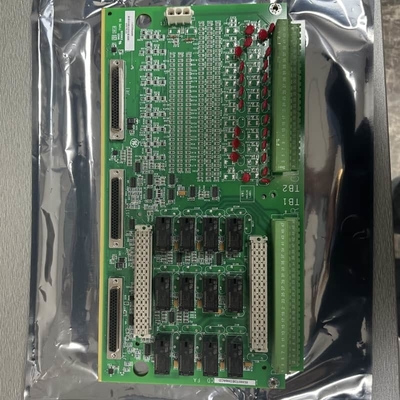

GE IS230TDBTH6A Tarjeta de Terminal de Entrada/Salida Discreta para Control de Turbina

El GE IS230TDBTH6A(IS200TDBTH6ABC) es una potente Tarjeta de Terminal de Entrada/Salida Discreta de la serie Mark VI, diseñada para sistemas TMR  con montaje en riel DIN o plano. Acepta 24 entradas de contacto aisladas por grupo (nominal 125V CC) y cuenta con 12 relés de forma C, expandibles mediante una tarjeta WROBH1 opcional. Equipada con 49 varistores de óxido metálico (MOV) y filtros de entrada, suprime sobretensiones y ruido de alta frecuencia, garantizando la integridad de la señal en entornos industriales hostiles.

Compatible con los sistemas Mark VI, se conecta a tres paquetes de E/S PDIO a través de conectores tipo D, comunicándose con los controladores a través de Ethernet, cada paquete está vinculado a los controladores R, S o duales. La instalación implica el montaje en un soporte de chapa metálica con cableado de 12-24 AWG a dos bloques de terminales de 48 terminales (TB1 para relés, TB2 para entradas). Carece de puentes de hardware, mientras que la opción WROBH1 utiliza 6 puentes para controlar la alimentación de los relés.

Características Principales
Capacidad de Entrada/Salida: 24 entradas de contacto aisladas por grupo (125V CC) y 12 relés de forma C, con expansión opcional a través de WROBH1.

Protección Robusta: 49 MOV y filtros de entrada protegen contra sobretensiones y ruido, fundamental para la fiabilidad industrial.

Compatibilidad TMR: Se integra con tres paquetes PDIO para la comunicación basada en Ethernet con controladores TMR, lo que garantiza la redundancia.

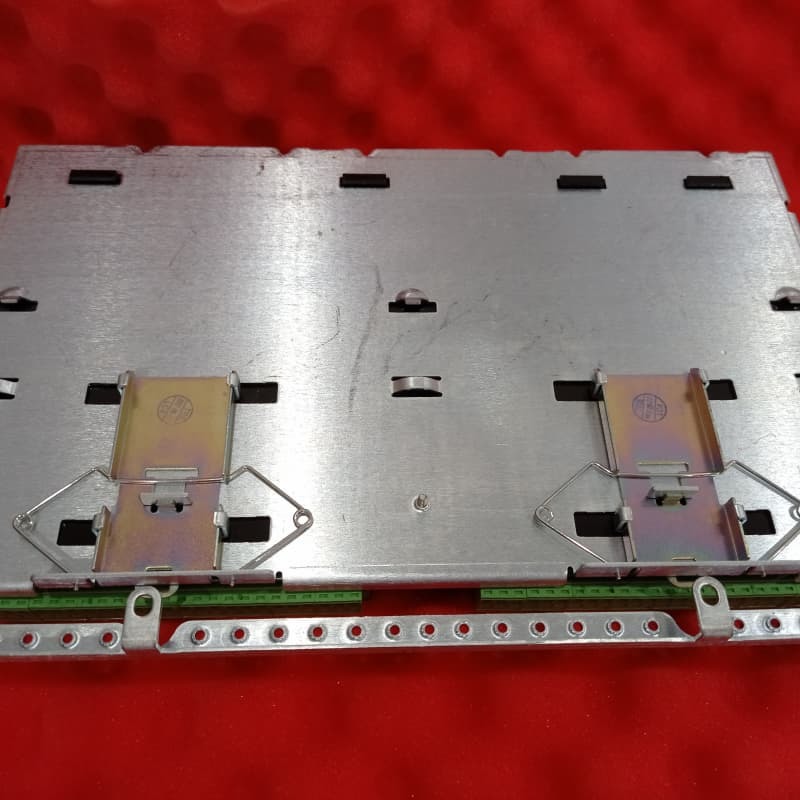

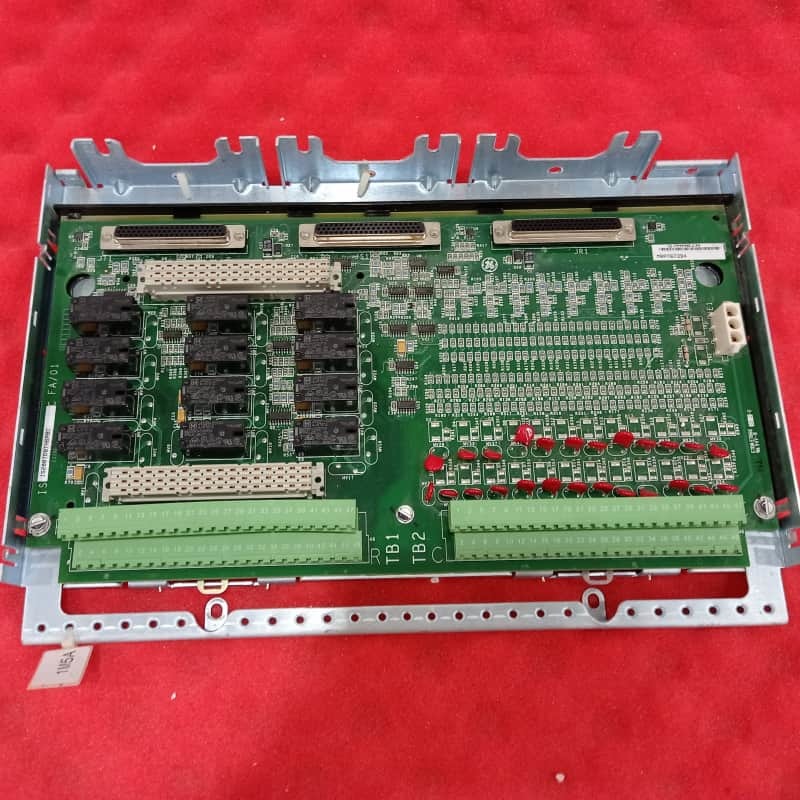

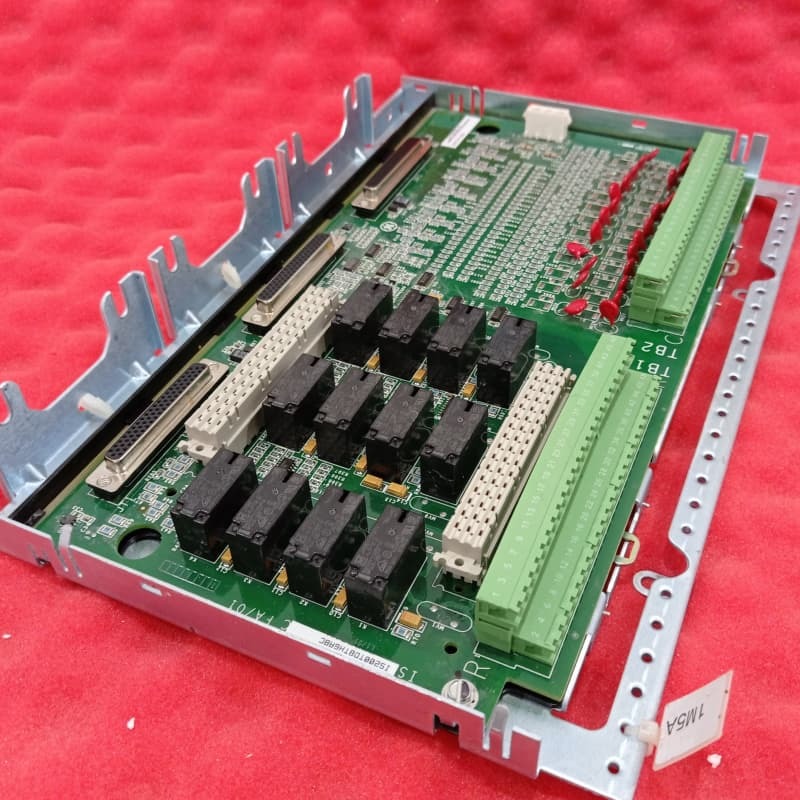

Montaje Flexible: Montaje en riel DIN o en armario mediante un soporte de chapa metálica, con bloques de terminales enchufables de estilo europeo (TB1/TB2) para un cableado organizado.

Configuración Simplificada: Sin puentes de hardware; la tarjeta WROBH1 opcional utiliza 6 puentes para habilitar/deshabilitar la alimentación de los relés, adaptándose a las necesidades de contacto seco.

Diagnóstico: Supervisa los contactos de los relés y el estado de los fusibles con WROBH, proporcionando retroalimentación a los paquetes PDIO para una solución de problemas eficiente.
