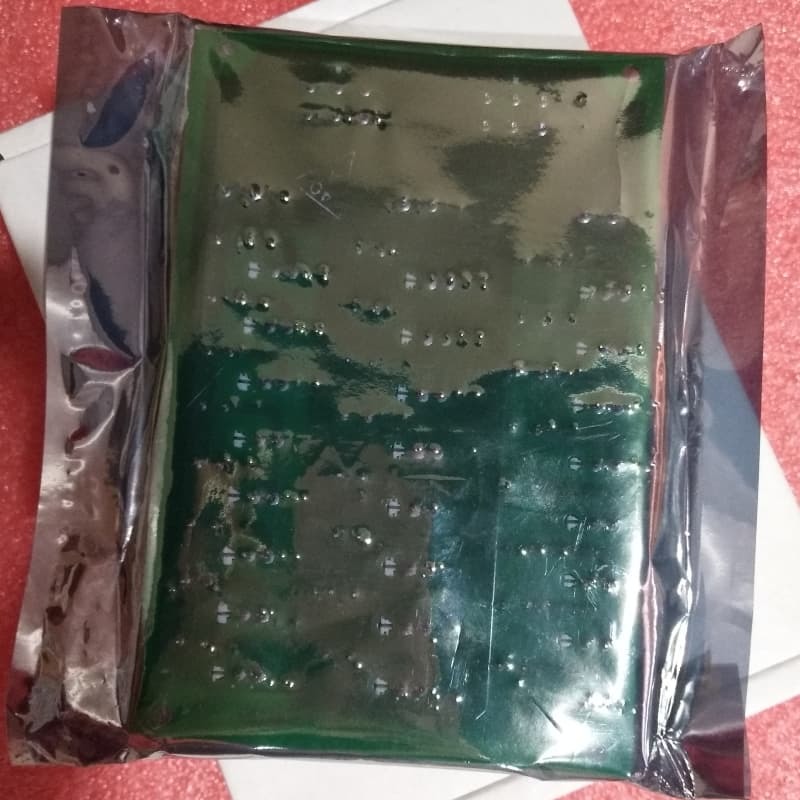

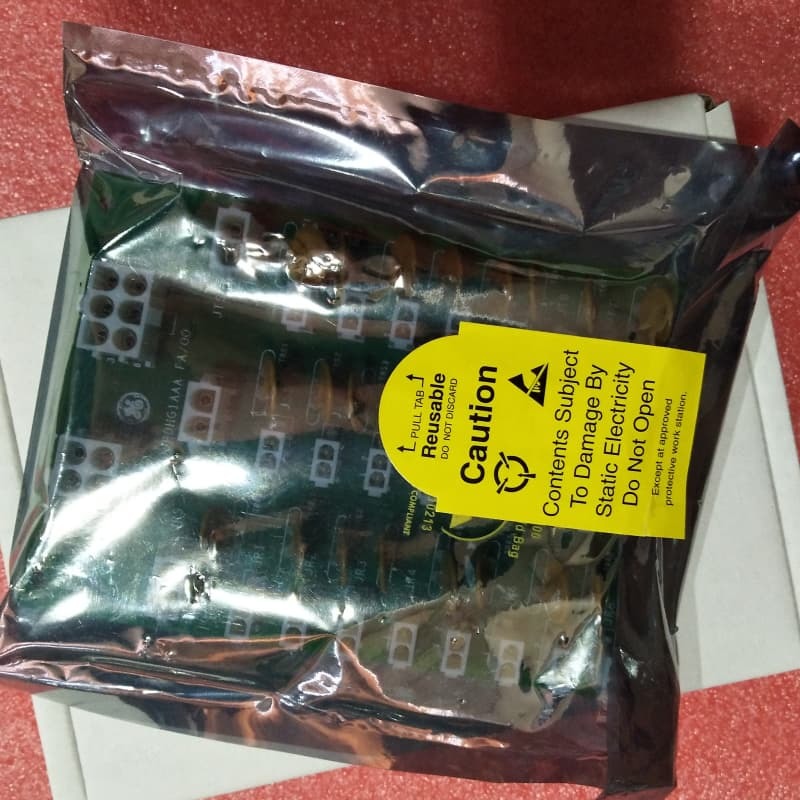

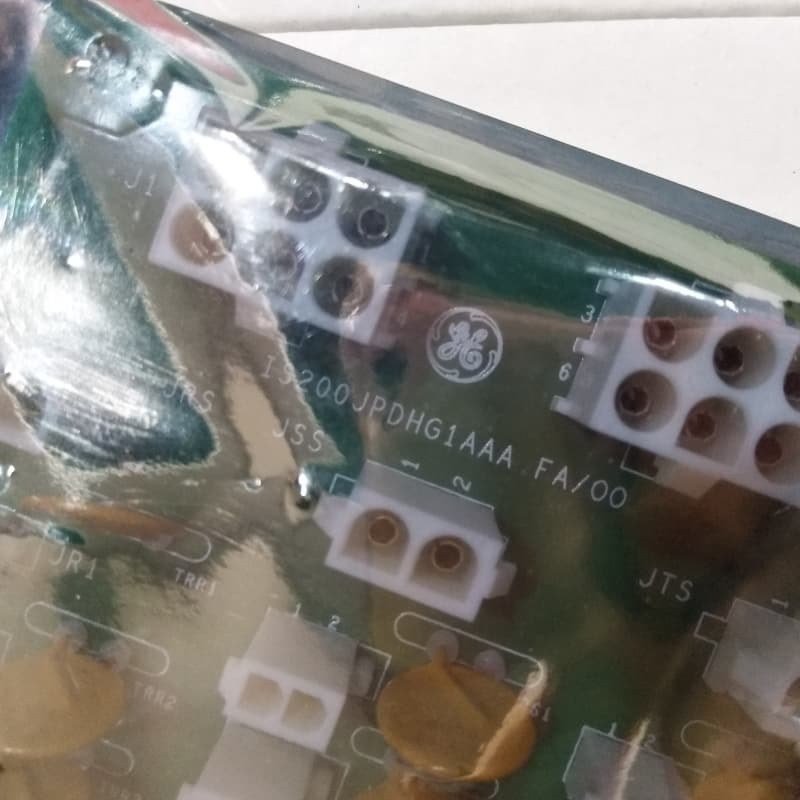

GE IS200JPDHG1AAA Tabla de distribución de energía de alta densidad

El GE IS200JPDHG1AAA es una tarjeta de distribución de energía de alta densidad, parte del sistema de control de turbinas Mark VI utilizado en el control de turbinas eólicas, de gas y de vapor. Distribuye energía de 28 V CC, suministrando hasta 24 paquetes de E/S Mark VIe y 3 conmutadores Ethernet. Se pueden conectar múltiples unidades en cadena para una mayor potencia.

Compatible con productos como IS210SAMBH1A, funciona en lugares peligrosos y no peligrosos, cumpliendo con UL 508A, CSA 22.2 No. 14 y EN 61010-1. Cuenta con 29 conectores hembra de clavijas, con entradas a través de un Mate-N-Lok de 6 clavijas y salidas para conmutadores y paquetes de E/S.

Características:
1. Distribución de energía: Suministra 28 V CC a 24 paquetes de E/S y 3 conmutadores Ethernet; ampliable mediante la conexión en cadena de múltiples unidades.

2. Protección de circuitos: Cada conector de paquete de E/S tiene un fusible PTC para limitar la sobrecorriente, protegiendo los dispositivos conectados.

3. Instalación: Se monta en superficies verticales con tornillos #6; utiliza conectores Mate-N-Lok según lo especificado.

4. Clasificaciones de conectores: Los conectores de 6 clavijas y los de 2 clavijas más grandes manejan 600 V/13 A; los de 2 clavijas más pequeños (paquetes de E/S) manejan 600 V/0,8 A.

5. Cumplimiento de seguridad: Cumple con las normas UL 508A, CSA 22.2 No. 14 y EN 61010-1 para la seguridad industrial.

6. Compatibilidad: Funciona con productos de la serie Mark VI como IS210SAMBH1A, IS42yPDASH1A e IS42yYDASS1A.
