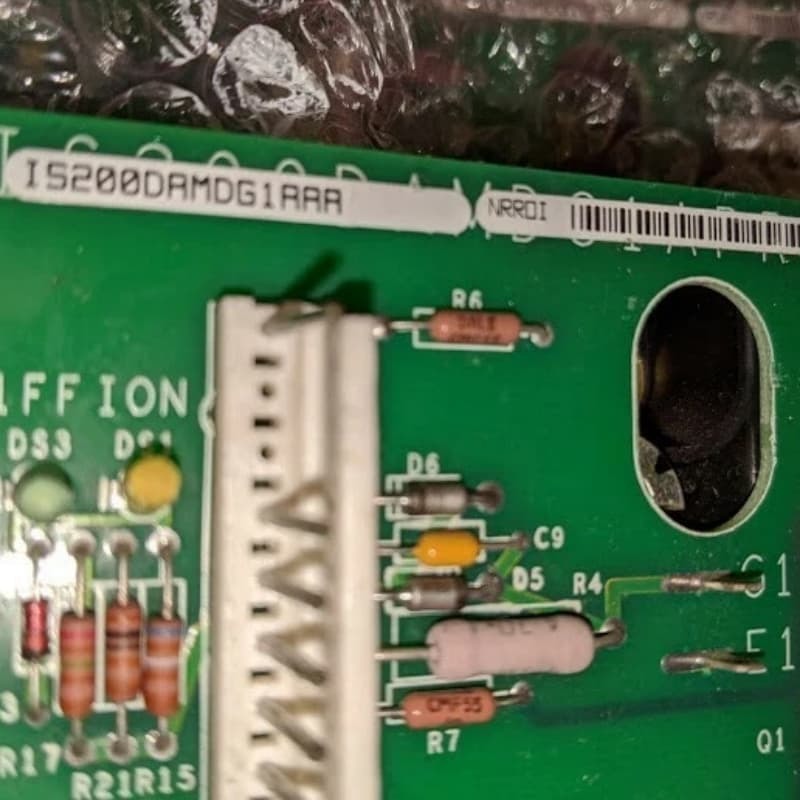

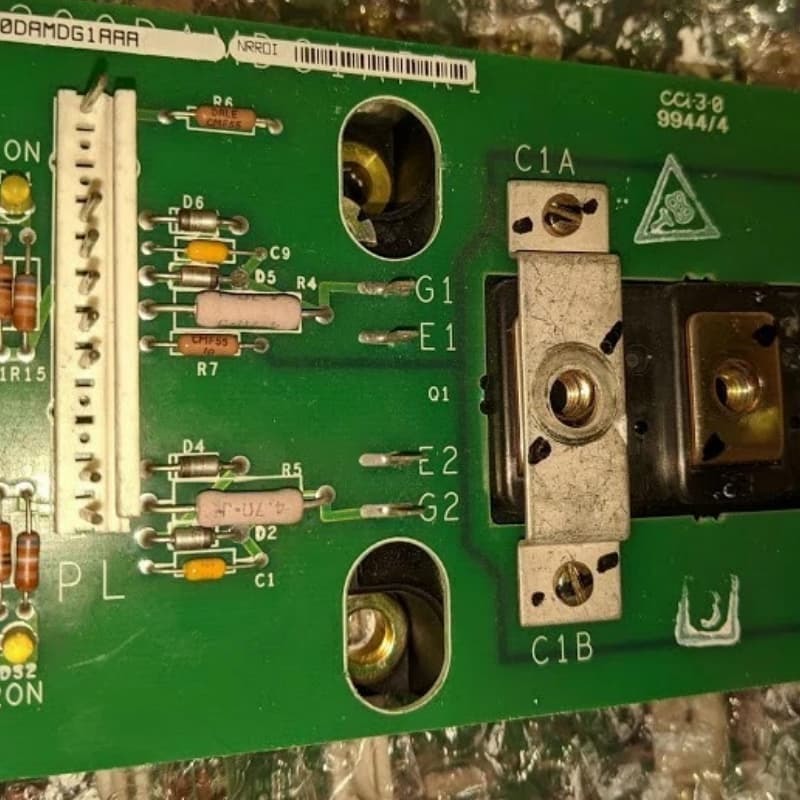

GE Mark VI IS200DAMDG2AAA Tarjeta de Interfaz del Controlador de Puerta

Descripción del producto:

ElSe trata de un sistema de control de las emisiones de gases de escape.es una placa de interfaz de amplificador de accionamiento por puerta de General Electric (GE) que pertenece a la serie Mark VI Turbine Control System,que se utiliza principalmente para sistemas de gestión y control de conjuntos de accionamiento automatizados para gas compatibles con GE, turbinas de vapor y eólicas, con la adición de nuevos escenarios de turbinas eólicas en comparación con la serie Mark V predecesora.

Es una de las seis variantes de la serie DAM de placas de accionamiento de puertas, y sirve como una placa de interfaz entre el marco de control y los dispositivos de conmutación de potencia (IGBT) en el sistema de accionamiento de bajo voltaje,con una potencia de entrada o de amplificación inferior a 300 W,.

Características:

Función central:Sirve como interfaz entre el marco de control y el IGBT, conectando la placa de interfaz característica del puente, la puerta,terminales de emisores y colectores del IGBT para realizar la transmisión y el control de señales, sin amplificación de potencia.

Potencia y especificación:La potencia nominal corresponde a 92 cuadros o 125 cuadros, cada controlador se puede configurar con 3 unidades, cada unidad contiene 1 módulo IGBT dual (por ejemplo, Powerrex CM200DY-28H), que controla una pierna de fase.

Indicación del estado:Equipado con 4 LED, con 1ON (DS1) y 2ON (DS3) amarillos que indican que los IGBT superior e inferior están encendidos, y 1FF (DS2) y 2FF (DS4) verdes que indican que están apagados,proporcionar retroalimentación intuitiva sobre el estado de funcionamiento.

Configuración de la conexión:Contiene 12 pines de conexión IGBT (por ejemplo, C1, G1IN, COM1, C2, etc.), sin fusibles, puntos de prueba o piezas configurables, para un diseño simple.

Número de modelo y diseño:El código de numeración del modelo incluye la abreviatura funcional DAMD, Mark VI Series Group 2, recubrimiento regular de PCB, fabricación local y más;El factor de forma en forma de C permite una fácil integración y montaje en tablas más grandes.

Parámetros técnicos:
