Detalles del producto:

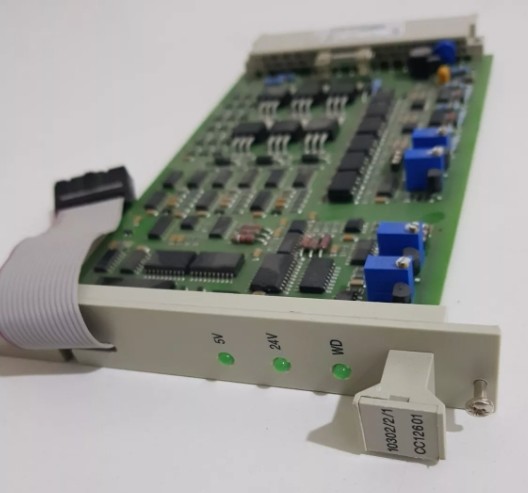

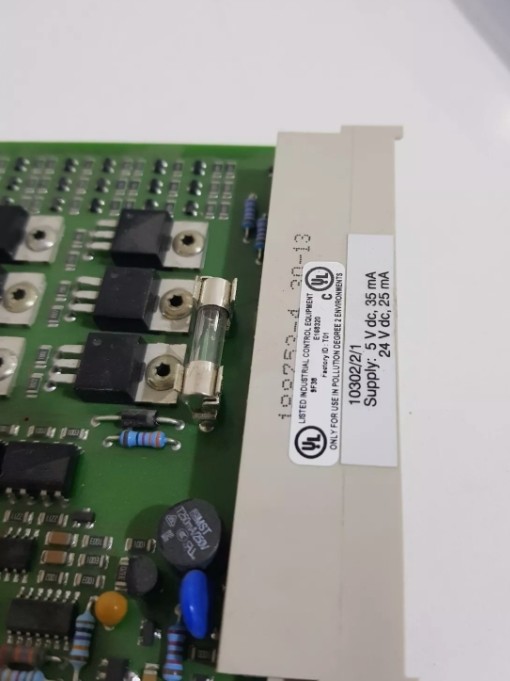

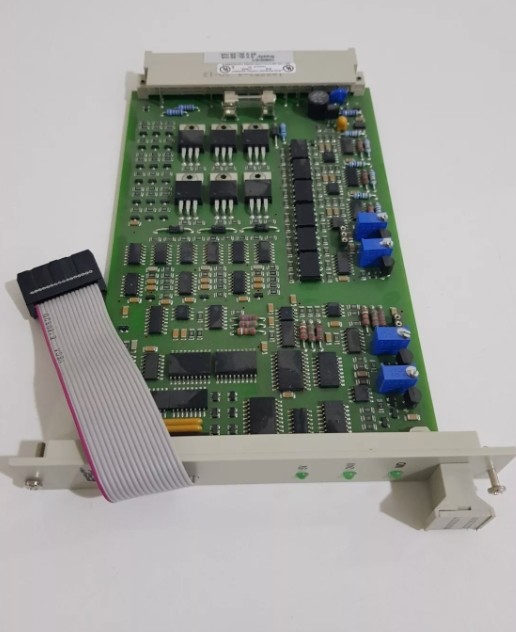

El repetidor de vigilancia 10302/2/1 es un módulo que supervisa los 5 Vdc y 24 Vdc suministrados a los módulos de E/S.La salida de control del repetidor de control está conectada a la entrada de control de los módulos de salida cuya fuente de alimentación (5 Vdc y/o 24 Vdc) se supervise..

Se requiere un repetidor de perros de vigilancia en los siguientes casos:

• en las configuraciones de múltiples unidades de alimentación, para cada unidad de alimentación de 24 Vdc a 5 Vdc, por ejemplo, en las unidades de alimentación 2, 3, 4.

• si el 24 Vdc se alimenta a través de una fuente de alimentación M24-20 HE o M24-12 HE.

• si el 24 Vdc se alimenta a través de una fuente de alimentación que puede proporcionar voltajes de alimentación superiores a 31,0 Vdc.(La tensión máxima de salida de la fuente de alimentación de 24 Vdc deberá ser inferior a 37 Vdc en cualquier condición de falla única o doble de la unidad de alimentación de 24 Vdc.¿ Por qué?

• si la corriente de vigilancia requerida es superior a 900 mA.

• en configuraciones que combinan E/S redundantes y no redundantes, con el fin de crear la salida de control para los módulos de salida de la parte de E/S no redundante.

• en configuraciones con partes centrales redundantes y E/S no redundantes, para controlar la fuente de alimentación de 5 Vdc (si no se realiza el control de 5 Vdc)

El repetidor vigilante requiere una conexión horizontal del bus, lo que significa que debe reservarse espacio en los bastidores de E/S (posiciones 1, 2, 11-18).

Siempre se colocará un repetidor de vigilancia en la sección de E/S cuyos módulos de salida estén controlados por dicho repetidor.Esto significa que los repetidores de vigilancia en configuraciones con múltiples secciones de E/S (redundantes) no pueden instalarse de tal manera que controlen la sección de E/S "otro"..

El repetidor del perro guardián puede ser cambiado con la fuente de alimentación encendida, pero la parte central se apagará,o ambas partes centrales se apagarán si se utilizan en una configuración con partes centrales redundantes y E/S no redundantes.

El repetidor de vigilancia está equipado con un conector macho de acuerdo con la norma DIN 41612, tipo F, con las filas "d", "b" y "z".
