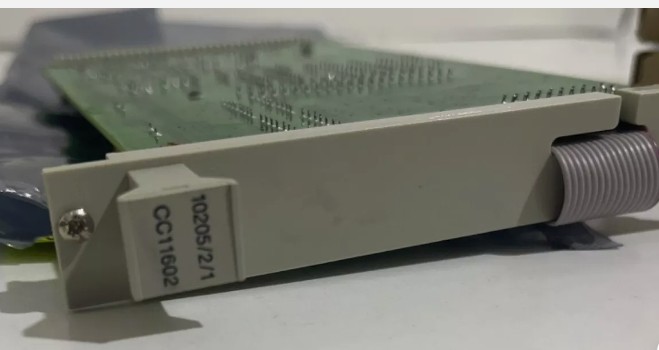

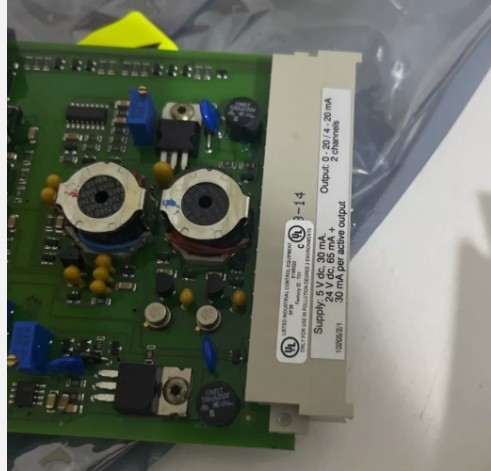

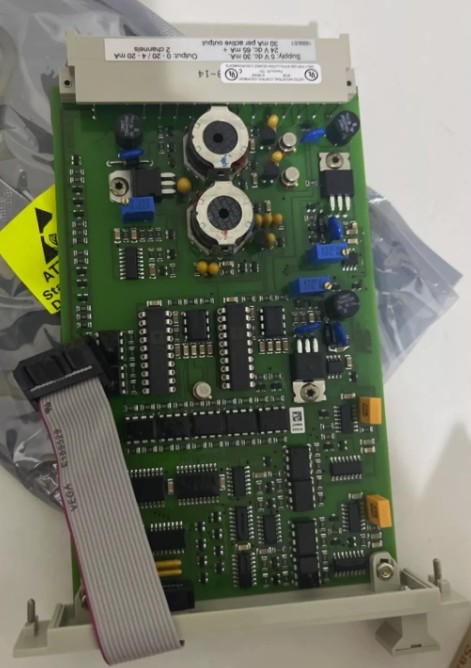

Modulo de salida analógico a prueba de fallos de Honeywell 10205/2/1

Modulo de salida analógico a prueba de fallos de Honeywell 10205/2/1

Modulo de salida analógica a prueba de fallos.pdf

Detalles del producto:

El módulo de salida analógica a prueba de fallos 10205/2/1 tiene dos canales de salida de 0 ((4) - 20 mA para aplicaciones de control analógico.

La carga puede ser sólo resistiva o capacitiva. Las cargas inductivas harán que el módulo de salida analógico sea declarado defectuoso. Las dos salidas analógicas están aisladas galvánicamente de los 24 Vdc y los 5 Vdc.

Los pines 0 V 1 y 0 V 2 están interconectados en el módulo. Cada canal de salida analógica consta de un convertidor D/A de 12 bits para el valor de salida y un convertidor A/D que lee el valor de salida.Mediante el convertidor A/D es posible comprobar el correcto funcionamiento del convertidor D/ADentro del tiempo de seguridad del proceso configurado, las salidas analógicas se prueban para:

• valor de salida correcto (valor actual ± 5%),

• capacidad para desactivar la energía, y

• el cruce de sonido entre las salidas analógicas.

Si se utilizan planos de fondo de E/S, el módulo de salida analógica 10205/2/1 requiere un módulo de 10205/A/. en cada canal.que permite al vigilante y/o al procesador desactivar las salidas, independientemente del resultado del valor de aplicación.

The analog output module 10205/2/1 can only be used in non-redundant I/O configurations as it is not possible to put current outputs in parallel (which would be required for redundant I/O configurations).
